Product Details
Manufacturer:
OWON
Model:
DGE2070
Warranty:
Origin:
Trung Quốc
Technical Specifications
- Kênh: 2
- Đầu ra tần số: 70 MHz
- Tốc độ lấy mẫu: 300MSa/s
- Độ phân giải dọc: 14 bit
- Sóng
- Dạng sóng tiêu chuẩn: sin, vuông, xung, dốc và nhiễu
- Dạng sóng tùy ý: tăng theo cấp số nhân, giảm theo cấp số nhân, sin(x)/x, bước sóng và các loại khác, tổng cộng 150 dạng sóng tích hợp và dạng sóng tùy ý do người dùng xác định
- Tần số
- Sin: 1μHz - 70MHz
- Hình vuông: 1μHz - 20 MHz
- Xung: 1μHz - 20MHz
- Đường dốc: 1μHz - 2MHz
- Tiếng ồn: 20MHz (-3dB，điển hình)
- Dạng sóng tùy ý: 1μHz -10MHz
- Độ phân giải tần số: 1 μHz hoặc 7 chữ số có nghĩa
- Độ ổn định tần số: ±30 ppm ở 0±40℃
- Tỷ lệ lão hóa tần suất: ±30 ppm mỗi năm
- Arbitrary
- Độ dài dạng sóng: 2 - 8K điểm
- Tốc độ lấy mẫu: 300Ma/s
- Biên độ
- Đầu vào 50Ω: 1mVpp - 10Vpp（≤10MHz）; 1mVpp - 5Vpp （≤70MHz）
- Phạm vi bù DC (AD+DC): Điện trở cao ±(10 Vpk – Biên độ Vpp/2); ±(5 Vpk – Biên độ Vpp/2) 50 Ω
- Độ phân giải bù DC: 1mV hoặc 4 chữ số
- Trở kháng tải: 50Ω (điển hình)
- Độ chính xác bù DC: ±(1 % của |cài đặt| + 1 mV + biên độ Vpp x 0,5%)
- Biến điện xung
- Loại: AM, FM, PM, FSK, quét, Burst
- Tần số điều chế bên trong: 2 mHz đến 100 kHz
- Quét
- Sóng mang: Hình sin, sóng hình chữ nhật, sóng dốc, sóng tùy ý (Ngoại trừ DC)
- Tần số bắt đầu tối thiểu/tối đa: 2mHz（tối thiểu）/ tần số tối đa của sóng mang tương ứng
- Tần số kết thúc tối thiểu/tối đa: 2mHz（tối thiểu）/ tần số tối đa của sóng mang tương ứng
- Nguồn kích hoạt: nội bộ, thủ công
- Tín hiệu
- Dạng sóng: Sóng hình sin, sóng vuông, sóng dốc, sóng xung và sóng tùy ý (Ngoại trừ DC)
- Các loại: Chu kỳ N
- Nguồn kích hoạt: Nội bộ, thủ công
- Tần số sóng mang: 1μHz ≤ Độ lệch ≤ Tần số tối đa của sóng mang tương ứng /2
- Đầu ra/đầu vào
- Màn hình: LCD TFT 3,6 inch với độ phân giải 480 x 272
- Giao diện: USB
- Thông số kỹ thuật khác
- Kích thước (W×H×D): 200mm x 68,5mm x 74,5mm
- Trọng lượng (không bao bì): 0,5kg
Package Includes
Import Information
HS Code:
Estimated Import Tax:
0,00
Customs Description

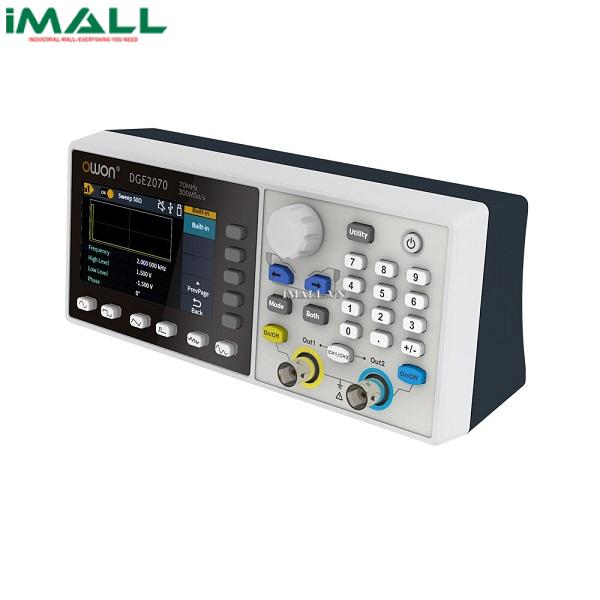

Tổng quan Máy phát xung (2 kênh, 70 MHz) OWON DGE2070
OWON DGE2070 là bộ tạo dạng sóng tùy ý 70 MHz có hỗ trợ tích hợp cho LabView. Máy có màn hình LCD 3,6 inch độ phân giải cao, kích thước nhỏ gọn của máy phù hợp cho mục đích du lịch. Bộ tạo hàm này có thể tạo ra 5 dạng sóng cơ bản và có 150 dạng sóng tùy ý tích hợp. [caption id="attachment_768068" align="alignnone" width="500"]
Máy phát xung (2 kênh, 70 MHz) OWON DGE2070[/caption]
Tính năng OWON DGE2070
- Đầu ra tần số 70 MHz
- Tốc độ mẫu tối đa 300MSa/s
- Độ phân giải dọc 14 bit, chiều dài dạng sóng Arb 8K
- Đầu ra dạng sóng toàn diện: 5 dạng sóng cơ bản và 150 dạng sóng tùy ý tích hợp
- Các chức năng điều chế toàn diện: AM, FM, PM, FSK, Sweep và Burst
- Hỗ trợ SCPI và LabVIEW
- Màn hình LCD 3,6 inch (480 × 260 pixel)
