Product Details
HIOKI
PQ3198
12 tháng (12 months)
Nhật Bản
Technical Specifications
- Kiểu đo:
- 1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây hoặc 3 pha 4 dây,
- Điện áp đo: 600.00 V rms, đo thoáng qua 6.0000 kV peak
- Dòng điện: 500.00 mA đến 5.0000 kA AC (phụ thuộc kìm đo)
- Cấp chính xác:
- Điện áp: ±0.1%
- Dòng điện: ±0.2% rdg. ±0.1% f.s. + độ chính xác kìm đo
- Công suất tác dụng: ±0.2% rdg. ±0.1% f.s. + độ chính xác của kìm đo
- Danh mục đo lường:
- Transient over voltage : 2MHz sampling.
- Frequency cycle : Calculated as one cycle, 40 to 70Hz
- Voltage (1/2) RMS: one cycle calculation refreshed every half cycle.
- Current (1/2) RMS: half-cycle calculation.
- Voltage swell, Voltage dips, Voltage interruption
- Inrush current
- Voltage waveform comparison
- Instantaneous flicker value: As per IEC61000-4-15
- Frequency: Calculated as 10 or 12 cycles, 40 to 70Hz
- 10-sec frequency: Calculated as the whole-cycle time during the specified 10s period, 40 to 70Hz
- Voltage waveform peak, Current waveform peak
- Voltage, Current, Active power, Apparent power, Reactive power, Active energy, Reactive energy, Power factor, Displacement power factor, Voltage unbalance factor, Current unbalance factor (negative-phase, zero-phase)
- High-order harmonic component (voltage/ current): 2kHz to 80kHz
- Harmonic/ Harmonic phase angle (voltage/ current), Harmonic power: 0th to 50th orders
- Harmonic voltage-current phase angle: 1th to 50th orders
- Total harmonic distortion factor (voltage/ current)
- Inter harmonic (voltage/ current): 0.5Hz to 49.5Hz
- K Factor (multiplication factor)
- IEC Flicker, Δ V10 Flicker
- Ghi dữ liệu:
- 55 weeks (with repeated recording set to [1 Week], 55 iterations)
- 35 days (with repeated recording set to [OFF])
- Giao tiếp: SD/SDHC card, RS-232C, LAN (HTTP server funtion), USB2.0
- Màn hình : 6.5-inch TFT color LCD (640×480 dots)
- Nguồn: AC ADAPTER Z1002 (12V DC, Rated power supply 100V AC to 24 V AC, 50/60Hz)
- BATTERY PACK Z1003 (Ni-MH 7.2V DC 4500mAh)
Package Includes
Import Information
0,00
Customs Description

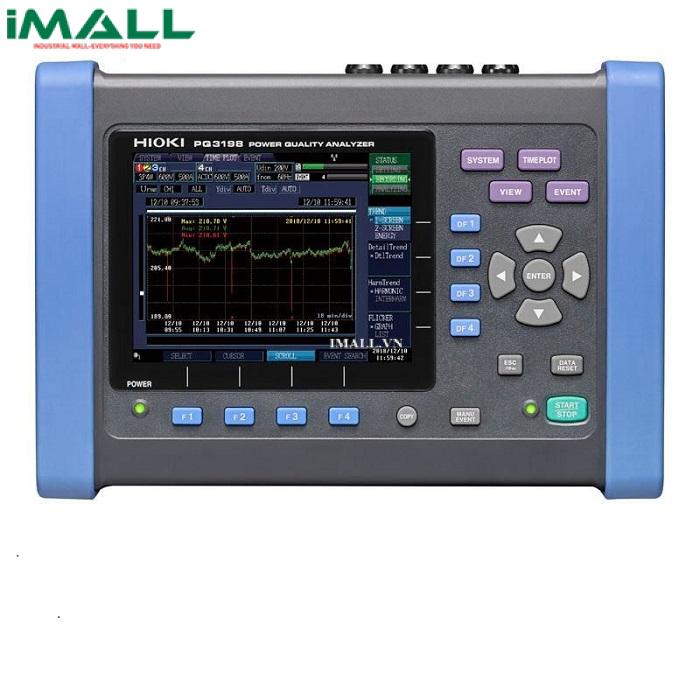

Tổng quan về Máy kiểm tra, phân tích chất lượng điện HIOKI PQ3198
Máy kiểm tra, phân tích chất lượng điện HIOKI PQ3198 là thiết bị chuyên dụng cao cấp được thiết kế để giám sát, ghi nhận và phân tích các thông số chất lượng điện năng trong hệ thống điện công nghiệp, thương mại và dân dụng. Thiết bị đáp ứng các tiêu chuẩn quốc tế về đo lường chất lượng điện, giúp kỹ sư điện nhanh chóng phát hiện các sự cố như sụt áp, quá áp, mất cân bằng pha, sóng hài, nhấp nháy điện áp và các hiện tượng bất thường khác ảnh hưởng đến hiệu suất vận hành của hệ thống.
Với khả năng ghi dữ liệu liên tục trong thời gian dài, độ chính xác cao cùng giao diện trực quan, HIOKI PQ3198 là giải pháp lý tưởng cho công tác kiểm tra, bảo trì phòng ngừa và đánh giá hiệu quả sử dụng điện trong nhà máy, tòa nhà, trung tâm dữ liệu và các hệ thống phân phối điện.
Đặc điểm nổi bật của Máy kiểm tra, phân tích chất lượng điện HIOKI PQ3198
Đo và phân tích chất lượng điện năng theo tiêu chuẩn IEC 61000-4-30 Class A.
Ghi nhận đồng thời nhiều thông số điện năng với độ chính xác cao.
Theo dõi điện áp, dòng điện, công suất, năng lượng và tần số hệ thống.
Phân tích sóng hài điện áp và dòng điện lên đến bậc cao.
Phát hiện và ghi lại các sự kiện điện áp bất thường như sụt áp, tăng áp, gián đoạn điện.
Đánh giá hiện tượng flicker (nhấp nháy điện áp) ảnh hưởng đến thiết bị tải.
Hỗ trợ đo hệ thống điện 1 pha, 3 pha 3 dây và 3 pha 4 dây.
Màn hình màu hiển thị dạng sóng và dữ liệu đo trực quan.
Bộ nhớ dung lượng lớn phục vụ giám sát dài ngày.
Thiết kế chắc chắn, phù hợp môi trường công nghiệp.
Các mã đặt hàng của HIOKI PQ3198
PQ3198 – Bộ phụ kiện tiêu chuẩn.
PQ3198-92 – Bộ phụ kiện tiêu chuẩn, kèm:
Túi đựng C1009
Dây nối L1021-02 x 3
Kìm dòng CT7736 x 4
PQ3198-94 – Bộ phụ kiện tiêu chuẩn, kèm:
Túi đựng C1009
Dây nối L1021-02 x 3
Kìm dòng CT7045 x 4
Người dùng có thể lựa chọn phiên bản phù hợp tùy theo phạm vi dòng điện cần đo và yêu cầu ứng dụng thực tế trong hệ thống điện.
Thông số nổi bật của Máy phân tích chất lượng điện HIOKI PQ3198
Tiêu chuẩn đo chất lượng điện: IEC 61000-4-30 Class A.
Đo điện áp AC nhiều cấu hình hệ thống điện khác nhau.
Đo dòng điện thông qua các loại cảm biến dòng HIOKI tương thích.
Đo công suất tác dụng, phản kháng và biểu kiến.
Đo hệ số công suất (Power Factor).
Đo năng lượng tiêu thụ và nhu cầu phụ tải.
Phân tích sóng hài điện áp và dòng điện.
Ghi nhận sự kiện sụt áp, quá áp, mất điện.
Đo tần số hệ thống điện.
Đo mất cân bằng điện áp và dòng điện.
Chức năng ghi dữ liệu dài hạn phục vụ phân tích chuyên sâu.
Hỗ trợ truyền dữ liệu và xuất báo cáo phân tích.
Ứng dụng của HIOKI PQ3198
Máy kiểm tra chất lượng điện HIOKI PQ3198 được ứng dụng rộng rãi trong nhiều lĩnh vực:
Kiểm tra và đánh giá chất lượng điện năng tại nhà máy sản xuất.
Phân tích nguyên nhân gây sự cố cho động cơ, biến tần và thiết bị điện công nghiệp.
Giám sát hệ thống điện trong trung tâm dữ liệu (Data Center).
Đánh giá hiệu quả vận hành của hệ thống điện tòa nhà thương mại.
Kiểm tra sóng hài và ảnh hưởng của tải phi tuyến.
Hỗ trợ kiểm toán năng lượng và tối ưu hóa chi phí điện năng.
Theo dõi chất lượng điện tại trạm biến áp và hệ thống phân phối điện.
Phục vụ công tác bảo trì dự đoán và bảo trì phòng ngừa.
Lợi ích khi sử dụng Máy phân tích chất lượng điện HIOKI PQ3198
Việc sử dụng HIOKI PQ3198 giúp doanh nghiệp nhanh chóng xác định các vấn đề liên quan đến chất lượng điện năng, giảm thiểu thời gian ngừng máy, hạn chế hư hỏng thiết bị và tối ưu hiệu suất vận hành hệ thống. Dữ liệu đo chính xác và đáng tin cậy giúp kỹ sư đưa ra các quyết định kỹ thuật hiệu quả hơn, từ đó nâng cao độ ổn định của toàn bộ hệ thống điện.
