Product Details
OWON
AS101
Trung Quốc
Technical Specifications
- Băng thông DC: 0 ~ 10 MHz, AC: 10 Hz ~ 10 MHz
- Kênh 1
- Hệ thống ngang
- Tốc độ mẫu 100MS / s
- Nội suy (Sinx) / x
- Tốc độ quét: (S / DIV) 0,05us / DIV ~ 0,1s / DIV, từng bước 1 - 2 - 5
- Độ chính xác thời gian chuyển tiếp ± 100 ppm
- Tỷ lệ cắt≧ 2,5: 1
- - Hệ thống dọc
- Độ nhạy 5 mV / DIV ～ 10 V / DIV
- Độ dịch chuyển ± 10DIV
- Băng thông tương tự 10 MHz
- Tần số thấp ≥10 Hz (ở đầu vào, nối AC, -3 dB)
- Rise time (ở đầu vào, điển hình) ≤ 30 ns
- Tỷ lệ cắt≧ 2,5: 1
- Khớp nối đầu vào DC, AC, Ground
- Trở kháng đầu vào 1 MΩ ± 2%, song song với 20 pF ± 5 pF
- Điện áp đầu vào tối đa 400V (DC + AC, PK - PK)
- Model X-Y
- Độ nhạy X: 0,5V / DIV Y: 0,1V / DIV ~ 1V / DIV
- Băng thông (-3dB) DC: 0 ~ 1 MHz AC: 10Hz ~ 1 MHz
- Kích hoạt
- Phạm vi mức kích hoạt ± 4 DIV từ trung tâm màn hình
- Độ chính xác của mức kích hoạt (điển hình) ± 0,3 DIV
- Nguồn kích hoạt Int, Line, Ext
- Chế độ kích hoạt Norm, AUTO, TV
- Edge trigger Rising, Falling
- Hỗ trợ kích hoạt video Hệ thống phát sóng NTSC, PAL và SECAM tiêu chuẩn
- Tốc độ mẫu / Thời gian chuyển tiếp ± 100ppm
- Hỗ trợ khóa kích hoạt
- Ext. Trở kháng đầu vào kích hoạt 1 MΩ ± 2%, song song với 20 pF ± 5 pF
- Ext. Kích hoạt tối đa. Điện áp đầu vào 400Vpp
- Đầu ra kích hoạt của bộ bù đầu dò
- Điện áp đầu ra (Điển hình) Vuông, 0,5Vpp ± 2%
- Tần số (Điển hình) Sóng vuông 1 kHz (± 1%)
- Màn hình LCD 3,7 "(Màn hình tinh thể lỏng)
- Bộ nguồn 100V - 240V AC, 50 / 60Hz, CAT II
- Công suất tiêu thụ 15W
- Cầu chì 1A, Loại T, 250V
Package Includes
Import Information
0,00
Customs Description

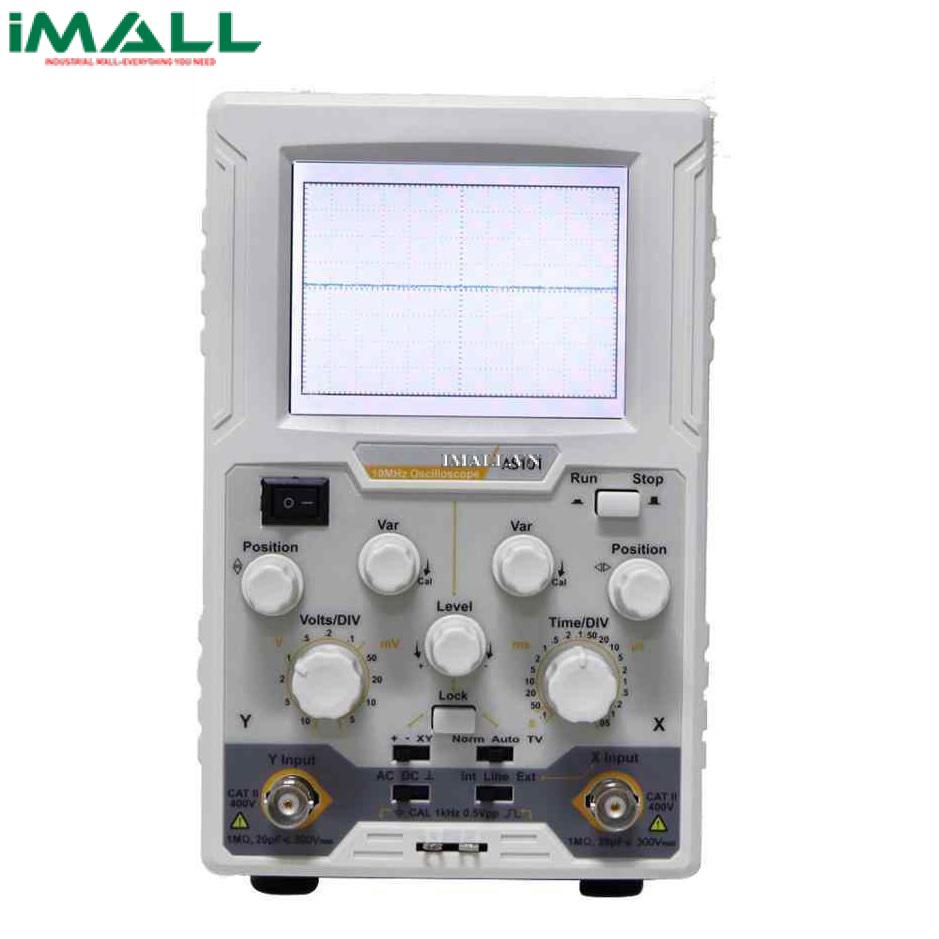

Máy hiện sóng tương tự OWON AS101 (10MHz, 100MS/s, 1 Kênh) – Giải pháp đo lường đơn giản, chính xác và tiết kiệm
Máy hiện sóng tương tự OWON AS101 là thiết bị đo lường điện tử chuyên dụng giúp quan sát và phân tích dạng sóng tín hiệu trong các mạch điện và thiết bị điện tử. Với băng thông 10MHz, tốc độ lấy mẫu 100MS/s cùng thiết kế 1 kênh đo, sản phẩm phù hợp cho nhu cầu học tập, nghiên cứu, sửa chữa điện tử dân dụng và kiểm tra tín hiệu cơ bản trong phòng thí nghiệm hoặc xưởng kỹ thuật.
Thiết bị được sản xuất bởi OWON với giao diện dễ sử dụng, khả năng hiển thị tín hiệu ổn định và độ chính xác cao. Máy giúp kỹ thuật viên dễ dàng theo dõi biên độ, tần số và dạng sóng của tín hiệu điện, từ đó hỗ trợ quá trình chẩn đoán và sửa chữa thiết bị nhanh chóng hơn.
Thông số kỹ thuật nổi bật của OWON AS101
Băng thông: 10 MHz
Tốc độ lấy mẫu: 100 MS/s
Số kênh: 1 kênh
Độ nhạy dọc: 5mV/div – 10V/div
Thời gian quét ngang: 0.1µs/div – 0.5s/div
Chế độ trigger: Auto / Normal / Single
Màn hình hiển thị: dạng analog, hiển thị sóng dạng liên tục, tự nhiên
Nguồn cấp: AC 220V
Kích thước nhỏ gọn, phù hợp bàn làm việc và di chuyển linh hoạt.
Ưu điểm nổi bật
Hiển thị dạng sóng analog trung thực, không bị trễ như một số máy số giá rẻ.
Dễ vận hành, phù hợp cho đào tạo sinh viên ngành điện – điện tử.
Độ ổn định cao, hoạt động bền bỉ trong môi trường sửa chữa điện tử.
Chi phí đầu tư thấp, tối ưu cho cá nhân hoặc trung tâm dạy nghề.
Ứng dụng của Máy hiện sóng tương tự OWON AS101
OWON AS101 được sử dụng rộng rãi trong các lĩnh vực:
✔ Giáo dục & đào tạo
Dùng trong bài giảng thực hành điện tử cơ bản.
Hỗ trợ sinh viên quan sát dạng sóng thật của tín hiệu AC, xung vuông, xung tam giác,…
✔ Sửa chữa – Bảo trì thiết bị điện tử
Kiểm tra tín hiệu mạch analog.
Phát hiện lỗi tín hiệu trong bo mạch TV, ampli, nguồn, PLC,…
✔ Phòng thí nghiệm nhỏ, viện nghiên cứu
Đo tín hiệu đơn giản không yêu cầu băng thông cao.
Theo dõi biến đổi tín hiệu trong các mô hình thử nghiệm.
