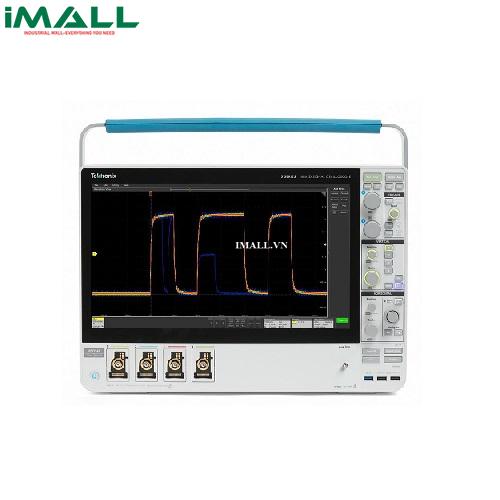

Máy hiện sóng số (Opt MSO56B 5-BW-350 350 MHz; 6 kênh; 6.25GS/s) TEKTRONIX MSO56B

Technical Specifications

• Số kênh đầu vào FlexChannel: 6
• Số kênh analog tối đa: 6
• Số kênh kỹ thuật số tối đa (với đầu dò logic tùy chọn mua thêm): 48
• Băng thông (rise time được tính toán):  350 MHz (1.15 ns)
• Độ phân giải ADC: 12 bit
• Độ phân giải dọc:
• 8 bits @ 6.25 GS/s
• 12 bits @ 3.125 GS/s
• 13 bits @ 1.25 GS/s (High Res)
• 14 bits @ 625 MS/s (High Res)
• 15 bits @ 312.5 MS/s (High Res)
• 16 bits @ ≤125 MS/s (High Res)
• Tốc độ lấy mẫu: 6,25 GS / s trên tất cả các kênh analog / kỹ thuật số (độ phân giải 160 ps)
• Độ dài bản ghi (std.): 62.5 Mpoints trên tất cả các kênh analog / kỹ thuật số
• Độ dài bản ghi (tối ưu): 125, 250 hoặc 500 Mpoint trên tất cả các kênh analog / kỹ thuật số
• Tốc độ chụp dạng sóng: > 500.000 wfms/s
• Bộ phát xung/phát hàm (tùy chọn mua thêm): 13 loại dạng sóng được xác định trước với đầu ra lên đến 100 MHz
• DVM: DVM 4 chữ số
• Bộ đếm tần Trigger: Bộ đếm tần 8 chữ số
