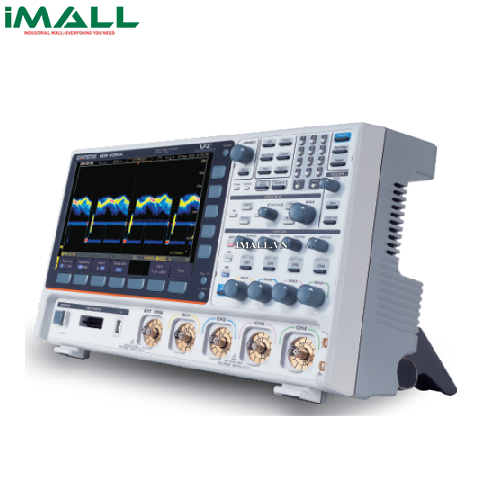

Máy hiện sóng số GW INSTEK GDS-3652A (650MHz, 5GS/s, 2CH)

Technical Specifications

• Băng thông: 650MHz
• Số kênh: 2
• Độ dài bản ghi: 200M/CH
• Tốc độ lấy mẫu thời gian thực: Max. 5 GSa/s
• Tích hợp: máy phân tích phổ kênh kép (DC-2.5GHz) với ảnh phổ
• Bảng điều khiển:
• Dọc:
• Kênh: 2Ch+EXT
• Băng thông: DC~650MHz(-3dB) tại 50W trở kháng đầu vào; DC~500MHz(-3dB) tại 1MW trở kháng đầu vào
• Thời gian tăng: 535ns
• Giới hạn băng thông: 20M/100M/200M/300MHz
• TRIGGER:
• Nguồn: 2CH models: CH1, CH2, Line , EXT; 4CH models: CH1 , CH2 , CH3 , CH4 , Line , EXT
• Chế độ Trigger: tự động, bình thường, đơn
• Loại Trigger: Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope),Time out, Alternate, Event-Delay(1~65,535 events),Time-Delay(Duration, 4ns~10s), Bus(I C,SPI,UART,CAN,LIN)
• EXT TRIGGER:
• Dải: ±20V
• Độ nhạy: DC ~ 100MHz Approx. 100mV ; 100MHz ~ 350MHz Approx. 150mV
• Trở kháng đầu vào: 1MW±3% ~ 22pF
• Ngang:
• Dải: 1ns/div ~ 1000s/div (1-2-5 tăng dần); ROLL : 100ms/div ~ 1000s/di1ns/div ~ 1000s/div (1-2-5 tăng dần); ROLL : 100ms/div ~ 1000s/div
• Pre-trigger: 10 div maximum
• Post-trigger: 10,000,000 divmax ( phụ thuộc vào timebase )
• Độ chính xác: ±5ppm, tăng khoảng ±2ppm sai số/năm
• Chế độ X-Y:
• Đầu vào trục X /Y: kênh 1, kênh 3 (cho 4CH models); kênh 2, kênh 4 (cho 4CH models)
• Độ dịch pha: ±3° tại 100kHz
• AWG:
• Số kênh: 2
• Tốc độ lấy mẫu: 200 Msa/s Độ phân giải dọc: 14 bits
• Tần số tối đa: 25 MHz
• Dạng sóng: Sine, vuông, xung, dốc, DC, nhiễu, Sinc, Gaston, Lorentz, tăng theo cấp số nhân, giảm theo cấp số nhân, Haversine, Cardiac
• Dải đầu ra: 20 mVpp - 5 Vpp, HighZ;10 mVpp đến 2.5 Vpp, 50W
• Phân giải đầu ra: 1mV
• Độ chính xác đầu ra: 2% (1 kHz)
• Dải Offset: ±2.5 V, HighZ;±1.25 V, 50W
• Độ phân giải Offset: 1mV
• Phân tích phổ:
• Dải tần số: Kênh kép DC ~ 2,5GHz (Tối đa) với quang phổ (dựa trên FFT nâng cao). Lưu ý: Tần số vượt quá băng thông analog phía trước không được hiệu chuẩn
• Span: 1kHz ~ 2.5GHz(Max.)
• Phân giải băng thông: 1Hz ~ 2.5MHz(Max.)
• Cấp tham chiếu: -80 dBm - +40dBm trong các bước 5dBm
• Bộ phân tích logic (Option):
• Tốc độ lấy mẫu: mỗi kênh 1GSa/s
• Băng thông: 200MHz
• Độ dài bản ghi: mỗi kênh 10M pts (max)
• Kênh đầu vào: 16 Digital (D15 - D0)
• Loại Trigger: Edge, Pattern, Pulse Width, Serial bus (I C, SPI, UART, CAN, LIN), Parallel Bus
• Kích thước & trọng lượng: 420(W)x253(H)x113.8(D)mm, khoảng. 4.6 kg
• Phụ kiện kèm theo:
• HDSD CD x 1, dây nguồn x 1
• GTP-351R:350MHz 10:1 que đo thụ động cho GDS-3352A/3354A(1 que/kênh)
• GTP-501R:500MHz 10:1 que đo thụ động cho GDS-3652A/3654A (1 que/kênh)
