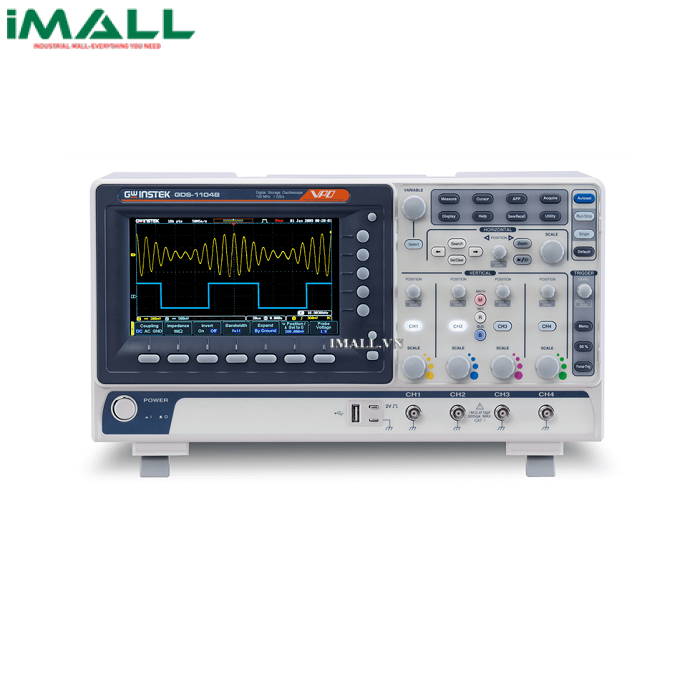

Máy hiện sóng số GW INSTEK GDS-1104B (100 Mhz,1 GSa/s, 4 kênh)

Máy hiện sóng số GW INSTEK GDS-1104B (100 MHz, 1 GSa/s, 4 kênh) – Giải pháp đo lường tín hiệu chuyên nghiệp cho phòng thí nghiệm và sản xuất điện tử

Máy hiện sóng số GW INSTEK GDS-1104B là thiết bị đo lường điện tử hiện đại thuộc dòng GDS-1000B của hãng GW INSTEK, được thiết kế nhằm đáp ứng nhu cầu kiểm tra, phân tích và chẩn đoán tín hiệu điện trong nghiên cứu, sản xuất và bảo trì thiết bị điện – điện tử. Với băng thông 100 MHz, tốc độ lấy mẫu tối đa 1 GSa/s cùng 4 kênh đầu vào độc lập, thiết bị mang đến khả năng quan sát và phân tích nhiều tín hiệu đồng thời với độ chính xác cao.

GW INSTEK GDS-1104B sở hữu màn hình màu WVGA 7 inch độ phân giải 800 x 480 pixels, hiển thị dạng sóng rõ nét với công nghệ 256 mức màu giúp người dùng dễ dàng nhận biết các biến đổi tín hiệu. Thiết bị còn được trang bị bộ nhớ lên đến 10 Mpts cho mỗi kênh, tốc độ cập nhật dạng sóng lên đến 50.000 wfms/s, giúp phát hiện nhanh các tín hiệu bất thường hoặc lỗi ngắn hạn trong hệ thống.

Bên cạnh các chức năng đo cơ bản, máy còn hỗ trợ phân tích FFT miền tần số, đo tự động nhiều thông số, chế độ X-Y và giải mã các giao thức truyền thông phổ biến như UART, SPI, I2C, CAN và LIN, mang lại hiệu quả cao trong công việc kiểm tra và phát triển sản phẩm điện tử hiện đại.

Các thông số nổi bật của máy hiện sóng số GW INSTEK GDS-1104B

Máy hiện sóng GW INSTEK GDS-1104B được đánh giá cao nhờ cấu hình mạnh mẽ và khả năng xử lý tín hiệu chuyên nghiệp:

• Băng thông: 100 MHz.

• Số kênh đầu vào: 4 kênh analog độc lập.

• Tốc độ lấy mẫu tối đa: 1 GSa/s.

• Độ sâu bộ nhớ: 10 Mpts/kênh.

• Tốc độ cập nhật dạng sóng: 50.000 wfms/s.

• Thời gian tăng (Rise Time): ≤ 3.5 ns.

• Màn hình màu TFT LCD 7 inch, độ phân giải 800 x 480 pixels.

• Hiển thị dạng sóng với 256 mức màu.

• Chức năng FFT với bộ nhớ phân tích lên đến 1 Mpts.

• Hỗ trợ Trigger và giải mã giao thức UART, SPI, I2C, CAN, LIN.

• Đo lường tự động nhiều tham số tín hiệu.

• Chế độ hiển thị X-Y.

• Giao tiếp USB Host thuận tiện cho lưu trữ và truyền dữ liệu.

• Điện áp đầu vào tối đa lên đến 300V.

• Độ phân giải dọc 8 bit.

Nhờ những thông số kỹ thuật trên, GDS-1104B là lựa chọn phù hợp cho kỹ sư điện tử, phòng R&D, trung tâm đào tạo kỹ thuật và các nhà máy sản xuất thiết bị điện tử cần một thiết bị đo lường đa năng với chi phí đầu tư hợp lý.

Ưu điểm nổi bật của GW INSTEK GDS-1104B

Một trong những ưu điểm đáng chú ý của GDS-1104B là khả năng quan sát đồng thời 4 tín hiệu khác nhau, giúp kỹ sư dễ dàng phân tích mối tương quan giữa các tín hiệu trong cùng hệ thống. Điều này đặc biệt hữu ích khi kiểm tra vi điều khiển, mạch nhúng, bộ nguồn xung, hệ thống truyền thông công nghiệp và các ứng dụng tự động hóa.

Bộ nhớ sâu 10 Mpts trên mỗi kênh cho phép ghi lại các sự kiện kéo dài mà vẫn duy trì độ phân giải cao. Kết hợp với tốc độ cập nhật 50.000 dạng sóng mỗi giây, người dùng có thể phát hiện nhanh các lỗi ngẫu nhiên hoặc nhiễu tín hiệu khó nhận biết bằng các thiết bị thông thường.

Ngoài ra, chức năng FFT hỗ trợ phân tích phổ tần số giúp kỹ sư đánh giá chất lượng tín hiệu, xác định nhiễu và kiểm tra đặc tính hoạt động của mạch điện. Khả năng giải mã giao thức truyền thông tích hợp cũng giúp rút ngắn thời gian phát triển và sửa lỗi sản phẩm.

Ứng dụng của máy hiện sóng số GW INSTEK GDS-1104B

Máy hiện sóng số GW INSTEK GDS-1104B được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và nghiên cứu. Thiết bị được sử dụng để kiểm tra và phân tích tín hiệu trong các mạch điện tử dân dụng, thiết bị viễn thông, hệ thống điều khiển tự động, bo mạch nhúng, thiết bị IoT, bộ nguồn chuyển mạch và các dây chuyền sản xuất điện tử. Với khả năng giải mã giao thức UART, SPI, I2C, CAN và LIN, máy đặc biệt phù hợp cho việc phát triển phần cứng, kiểm thử hệ thống truyền thông công nghiệp, điện tử ô tô và các ứng dụng điều khiển thông minh. Ngoài ra, GDS-1104B còn được sử dụng trong các trường đại học, trung tâm đào tạo kỹ thuật và phòng nghiên cứu nhằm phục vụ công tác giảng dạy, thực hành và nghiên cứu chuyên sâu về điện tử, vi điều khiển và xử lý tín hiệu.

Mua máy hiện sóng số GW INSTEK GDS-1104B chính hãng tại IMALL VN

Nếu bạn đang tìm kiếm địa chỉ cung cấp máy hiện sóng số GW INSTEK GDS-1104B chính hãng với đầy đủ chứng từ và chế độ bảo hành uy tín, Công Ty TNHH IMALL VN là lựa chọn đáng tin cậy. Tại IMALL VN, khách hàng có thể tìm thấy đa dạng các dòng máy hiện sóng, thiết bị đo lường điện tử, thiết bị kiểm tra công nghiệp từ nhiều thương hiệu nổi tiếng trên thế giới.

IMALL VN cung cấp sản phẩm GW INSTEK GDS-1104B với dịch vụ tư vấn kỹ thuật chuyên sâu, hỗ trợ lựa chọn thiết bị phù hợp theo nhu cầu sử dụng thực tế. Bên cạnh đó, khách hàng còn được hỗ trợ báo giá nhanh, giao hàng toàn quốc và chính sách hậu mãi chuyên nghiệp, giúp tối ưu chi phí đầu tư cho doanh nghiệp, nhà máy và phòng nghiên cứu.

Với hiệu năng mạnh mẽ, khả năng phân tích tín hiệu chuyên sâu cùng 4 kênh đo độc lập, máy hiện sóng số GW INSTEK GDS-1104B là giải pháp lý tưởng cho các kỹ sư và đơn vị cần một thiết bị đo lường hiện đại, ổn định và đáng tin cậy trong công việc kiểm tra, nghiên cứu và phát triển sản phẩm điện tử.
