Product Details
PICO
3204D MSO
Anh
Technical Specifications
- Dải tần: 70Mhz
- Số kênh vào analog: 2
- Rise time: 5.0ns
- Độ phân giải: 8bits
- Dải đầu vào: ±20 mV to ±20 V full scale in 10 ranges
- Độ nhạy: 4 mV/div to 4 V/div (10 vertical divisions)
- Độ chính xác DC: ±3 % of full scale ±200 μV
- Bảo vệ quá áp: ±100 V (DC + AC peak)
- Số kênh vào Digital: 16 Kênh (2 cổng)
- Tần số vào max: 100MHz (200Mb/s)
- Trở kháng vào: 200 kΩ ±2% ∥ 8 pF ±2 pF
- Lựa chọn mức: TTL, CMOS, ECL, PECL, user-defined
- Điện áp vào min: 500 mV pk-pk
- Bảo vệ quá áp: 50V
- Tốc độ lấy mẫu: 1Gs/s
- Bộ nhớ đệm: 64MS
- Maximum Capture Rate: 100000 waveforms/s
- Chế độ Trigger: None, auto, repeat, single, rapid (segmented memory)
- Tín hiệu ra: Sine, square, triangle, DC voltage, ramp up, ramp down, sinc, Gaussian, half-sine.
- Chức năng phát xung: Đến 20MHz
- Chức năng phân tích phổ
- Chức năng tính toán: −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay, highpass, lowpass, bandpass, bandstop
- Tự động đo: AC RMS, true RMS, cycle time, DC average, duty cycle, falling rate, fall time, frequency, high pulse width, low pulse width, maximum, minimum, peak to peak, rise time, rising rate.
- Giao tiếp: USB 3.0
Package Includes
Import Information
0,00
Customs Description

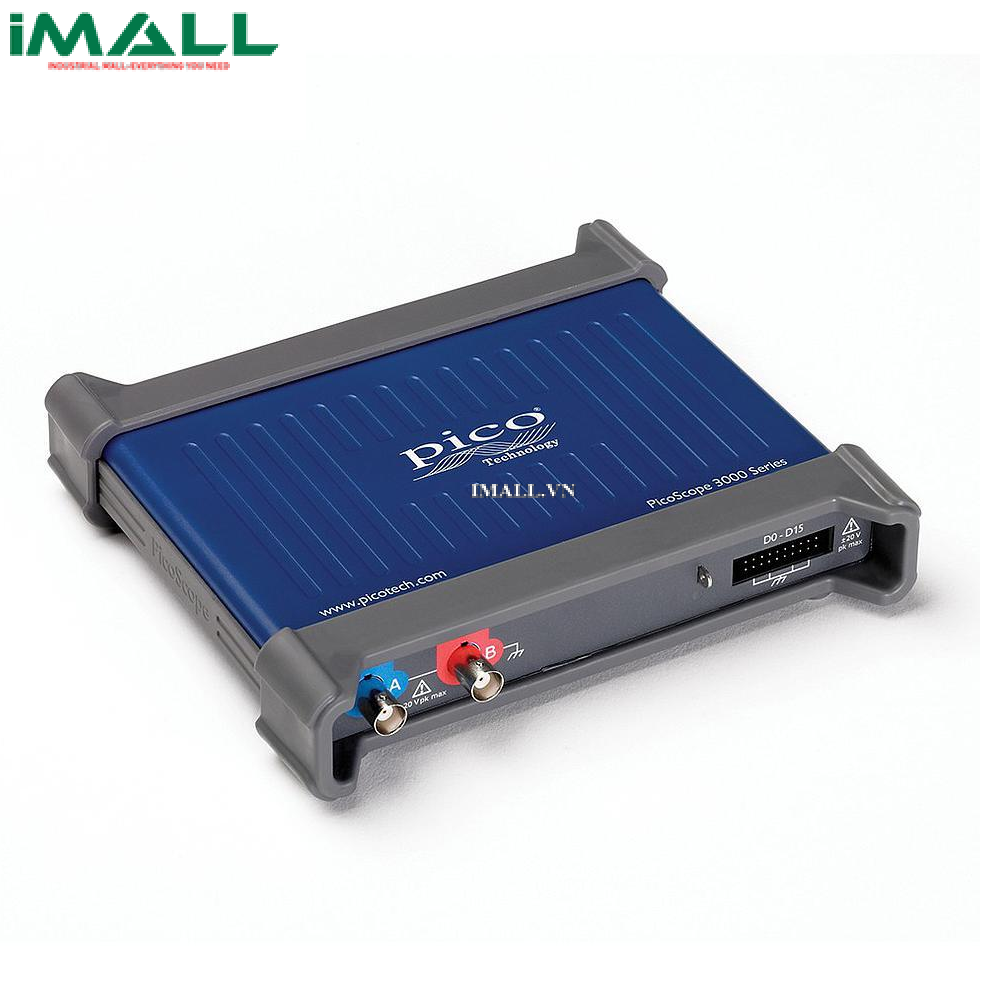

Máy hiện sóng PC PICO PicoScope 3204D MSO (70MHz, 2 kênh, 2.5Gs/s) – Giải pháp phân tích tín hiệu chuyên nghiệp cho phòng thí nghiệm và sản xuất
PICO PicoScope 3204D MSO là dòng máy hiện sóng PC Oscilloscope hiện đại đến từ thương hiệu PICO Technology nổi tiếng của Anh Quốc. Thiết bị được thiết kế nhỏ gọn nhưng sở hữu hiệu năng mạnh mẽ, đáp ứng tốt các nhu cầu đo kiểm tín hiệu điện tử, phân tích bus dữ liệu số, kiểm tra mạch nhúng, nghiên cứu và phát triển sản phẩm điện tử.
Không giống các máy hiện sóng truyền thống dạng để bàn, PicoScope 3204D MSO hoạt động thông qua kết nối với máy tính qua cổng USB, giúp người dùng tận dụng màn hình lớn, khả năng lưu trữ linh hoạt và các tính năng phân tích nâng cao trên phần mềm PicoScope. Thiết bị phù hợp cho kỹ sư điện – điện tử, trung tâm R&D, trường đại học, phòng thí nghiệm, dây chuyền sản xuất điện tử và các đơn vị bảo trì thiết bị công nghiệp.
Với băng thông 70MHz, tốc độ lấy mẫu lên đến 2.5Gs/s cùng khả năng phân tích tín hiệu Mixed Signal Oscilloscope (MSO), model PicoScope 3204D MSO cho phép đo đồng thời cả tín hiệu analog và digital với độ chính xác cao. Đây là giải pháp lý tưởng cho việc phân tích các hệ thống điều khiển nhúng, giao tiếp SPI, I2C, UART, CAN và nhiều ứng dụng điện tử hiện đại khác.
Thiết kế nhỏ gọn, linh hoạt và hiện đại
Máy hiện sóng PC PICO PicoScope 3204D MSO sở hữu thiết kế nhỏ gọn, trọng lượng nhẹ, thuận tiện cho việc mang theo khi làm việc hiện trường hoặc tích hợp trong không gian phòng lab hạn chế. Nhờ sử dụng giao tiếp USB tốc độ cao, thiết bị không cần nguồn cấp ngoài, giúp tối ưu tính cơ động và giảm chi phí đầu tư.
Phần mềm PicoScope đi kèm có giao diện trực quan, hỗ trợ nhiều tính năng phân tích chuyên sâu như FFT Spectrum Analyzer, phân tích giao thức nối tiếp, đo lường tự động, lưu dữ liệu dạng waveform, export file và chia sẻ dữ liệu dễ dàng.
Ngoài ra, PicoScope 3204D MSO còn tương thích với hệ điều hành Windows, hỗ trợ nâng cấp phần mềm miễn phí từ hãng PICO Technology, mang lại giá trị sử dụng lâu dài cho doanh nghiệp và kỹ sư kỹ thuật.
Các thông số nổi bật của Máy hiện sóng PC PICO PicoScope 3204D MSO (70MHz, 2 kênh, 2.5Gs/s)
Dòng PicoScope 3204D MSO được đánh giá cao nhờ cấu hình mạnh mẽ và khả năng phân tích tín hiệu chuyên sâu. Một số thông số nổi bật gồm:
- Băng thông: 70MHz
- Số kênh analog: 2 kênh
- Hỗ trợ kênh digital MSO
- Tốc độ lấy mẫu tối đa: 2.5Gs/s
- Bộ nhớ sâu giúp lưu tín hiệu dài
- Kết nối USB tốc độ cao
- Hỗ trợ phân tích giao thức nối tiếp
- Chế độ FFT Spectrum Analyzer
- Tích hợp đo lường tự động
- Hỗ trợ trigger nâng cao
- Thiết kế nhỏ gọn, dễ mang theo
Nhờ tốc độ lấy mẫu cao, PicoScope 3204D MSO có khả năng tái tạo tín hiệu chính xác, hỗ trợ kỹ sư phát hiện các lỗi nhiễu, méo tín hiệu hoặc xung bất thường trong hệ thống điện tử tốc độ cao.
Hiệu suất đo lường vượt trội cho kỹ sư điện tử
Máy hiện sóng PicoScope 3204D MSO được tối ưu cho các ứng dụng đo kiểm hiện đại với khả năng xử lý tín hiệu nhanh và độ chính xác cao. Thiết bị hỗ trợ Mixed Signal Oscilloscope giúp đo đồng thời tín hiệu analog và digital, đặc biệt hữu ích trong các hệ thống vi điều khiển và mạch nhúng.
Khả năng giải mã giao thức nối tiếp như UART, SPI, I2C giúp kỹ sư dễ dàng phân tích dữ liệu truyền thông giữa các thiết bị điện tử. Đây là tính năng rất quan trọng trong quá trình phát triển firmware, kiểm tra bo mạch và bảo trì hệ thống tự động hóa.
Ngoài ra, phần mềm PicoScope còn hỗ trợ hiển thị dạng sóng trực quan với khả năng zoom sâu, đo tự động và lưu dữ liệu phân tích, giúp nâng cao hiệu quả công việc cho người dùng chuyên nghiệp.
Ứng dụng của Máy hiện sóng PC PICO PicoScope 3204D MSO
Máy hiện sóng PC PICO PicoScope 3204D MSO được ứng dụng rộng rãi trong lĩnh vực nghiên cứu và phát triển thiết bị điện tử, kiểm tra tín hiệu vi điều khiển, phân tích giao tiếp số, bảo trì hệ thống tự động hóa công nghiệp, đào tạo kỹ thuật điện tử, sửa chữa thiết bị điện – điện tử và kiểm tra chất lượng sản phẩm trong dây chuyền sản xuất. Thiết bị đặc biệt phù hợp với các phòng lab nghiên cứu, trung tâm kỹ thuật, trường đại học và doanh nghiệp sản xuất thiết bị điện tử hiện đại.
Ưu điểm khi sử dụng PicoScope 3204D MSO
Một trong những ưu điểm lớn của PicoScope 3204D MSO là khả năng kết hợp giữa phần cứng mạnh mẽ và phần mềm phân tích chuyên sâu. Người dùng không chỉ đo tín hiệu đơn thuần mà còn có thể thực hiện phân tích dữ liệu, lưu trữ kết quả và chia sẻ nhanh chóng.
So với máy hiện sóng truyền thống, dòng PicoScope giúp tiết kiệm không gian làm việc, tối ưu chi phí và tăng tính linh hoạt. Đồng thời, khả năng cập nhật phần mềm miễn phí từ hãng giúp thiết bị luôn tương thích với công nghệ mới.
Ngoài ra, PicoScope còn được đánh giá cao nhờ độ ổn định, độ bền và độ chính xác trong môi trường làm việc công nghiệp và nghiên cứu chuyên sâu.
Mua Máy hiện sóng PC PICO PicoScope 3204D MSO chính hãng tại imall.vn
Hiện nay, imall.vn đang cung cấp chính hãng sản phẩm PICO PicoScope 3204D MSO với đầy đủ chứng từ và chính sách hỗ trợ kỹ thuật chuyên nghiệp.
Công Ty TNHH IMALL VN chuyên phân phối các thiết bị đo lường, máy hiện sóng, thiết bị kiểm tra điện tử, thiết bị công nghiệp và giải pháp tự động hóa từ nhiều thương hiệu nổi tiếng trên thế giới. Khi mua hàng tại imall.vn, khách hàng được tư vấn kỹ thuật phù hợp với nhu cầu sử dụng thực tế, hỗ trợ báo giá nhanh và giao hàng toàn quốc.
Thông tin liên hệ:
- Công Ty TNHH IMALL VN
- Địa chỉ: 52/1A, Đ. Huỳnh Văn Nghệ, Phường 15, Tân Bình, Hồ Chí Minh
- Hotline: 098 7777 209
- Website: imall.vn
Nếu bạn đang tìm kiếm một dòng máy hiện sóng PC hiện đại, hiệu suất cao, hỗ trợ phân tích tín hiệu chuyên sâu thì PicoScope 3204D MSO là lựa chọn đáng đầu tư cho nhu cầu nghiên cứu, sửa chữa và sản xuất điện tử chuyên nghiệp.
