Product Details
PICO
2205A
12 tháng (12 months)
Technical Specifications
- Dải tần: 25Mhz
- Số kênh: 2
- Tốc độ lấy mẫu: 200 MS/s
- Bộ đệm bộ nhớ: 16 kS
- AWG Bandwidth: 100 kHz
- Tốc độ xử lý: 14ns
- Độ phân giải: 8 bits
- Dải đầu vào:
- ±50 mV, ±100 mV, ±200 mV,
- ±500 ±1 V, ±2 V, ±5 V, ±10 V, ±20 V mV,
- Độ nhạy đầu vào AC/DC: 10 mV/div to 4 V/div (10 vertical divisions)
- Bảo vệ quá áp
- Độ chính xác DC: ±3% of full scale ±200 μV
- Chế độ Trigger: None, auto, repeat, single
- Advanced triggers, Edge, window, pulse width, window pulse
- width, dropout, window dropout, interval, logic
- Chuẩn tín hiệu đầu ra: Sine, square, triangle, DC voltage, ramp, sinc, Gaussian, half-sine
- Tần số ra DC: 100kHz
- Chế độ Sweep
- Chức năng phân tích phổ:
- Dải tần: DC to analog bandwidth of oscilloscope
- Chức năng tính toán
- Tự động đo: AC RMS, true RMS, frequency, cycle time, duty cycle, DC average, falling rate, rising rate, low pulse width, high pulse width, fall time, rise time, minimum, maximum, peak to peak
- Giao tiếp: USB 2.0
Package Includes
Import Information
0,00
Customs Description

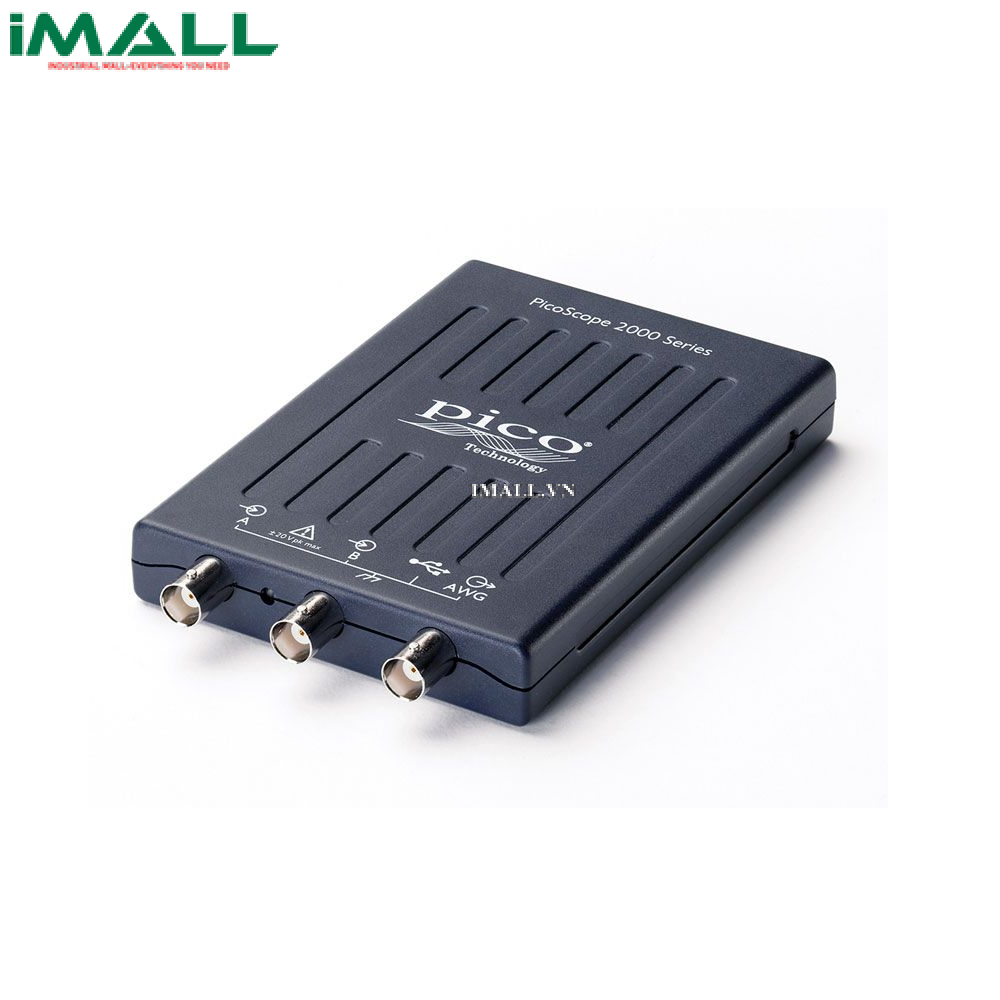

PicoScope 2205A là máy hiện sóng USB 2 kênh do Pico Technology sản xuất, dùng để quan sát và phân tích dạng sóng tín hiệu điện tử với bandwidth 25 MHz và sample rate 200 MS/s. Model này phù hợp cho người dùng đã quen với máy hiện sóng cơ bản nhưng cần đo tín hiệu tần số cao hơn, tín hiệu số tốc độ trung bình, hoặc cần bộ nhớ đệm lớn hơn để bắt được nhiều chi tiết tín hiệu hơn. PicoScope 2205A là lựa chọn hợp lý khi nâng cấp nhẹ từ model entry thấp nhất mà chưa cần đầu tư vào dòng mid-range dành cho công nghiệp. Sản phẩm được phân phối chính hãng tại imall.vn.
Đặc điểm nổi bật của PicoScope 2205A
Bandwidth 25 MHz, sample rate 200 MS/s (1 kênh) — cao hơn 2,5 lần so với model entry thấp nhất trong series (2204A).
Bộ nhớ đệm 16 kpts, gấp đôi so với 2204A, cho phép bắt và lưu chi tiết tín hiệu nhiều hơn trong mỗi lần đo.
Máy hiện sóng dạng USB, cắm vào máy tính là dùng được ngay, không cần nguồn điện riêng.
Sử dụng phần mềm PicoScope 6 miễn phí, tích hợp spectrum analyzer, function/arbitrary waveform generator và giải mã giao thức nối tiếp (I2C, SPI, UART).
Kích thước nhỏ gọn 142 x 92 x 19mm, dễ mang theo cho công việc hiện trường.
Đi kèm 2 probe MI007 60MHz, phù hợp với dải bandwidth của máy.
Cập nhật phần mềm miễn phí thường xuyên, không phát sinh chi phí license theo thời gian.
Thông số kỹ thuật PicoScope 2205A
Thông số | Giá trị |
Số kênh analog | 2 |
Bandwidth | 25 MHz |
Sample rate (real-time) | 200 MS/s (1 kênh) / 100 MS/s (2 kênh) |
Sample rate lặp lại (ETS) | 4 GS/s |
Bộ nhớ đệm (buffer) | 16 kpts |
Độ phân giải | 8-bit (12-bit ở chế độ enhanced) |
Tạo tín hiệu (AWG) | Function generator tới 100 kHz |
Kết nối | USB, không cần nguồn ngoài |
Kích thước | 142 x 92 x 19 mm |
Part number | PP907 (kèm 2 probe MI007) |
Bandwidth 25 MHz cho phép PicoScope 2205A đo chính xác các tín hiệu tần số cao hơn model entry thấp nhất — phù hợp với tín hiệu số tốc độ trung bình, tín hiệu audio dải rộng, và các mạch có thành phần tần số nhanh hơn mức cơ bản. Buffer 16 kpts giúp lưu được nhiều chu kỳ tín hiệu hơn trong 1 lần bắt sóng, hữu ích khi cần quan sát tín hiệu có độ dài lớn hơn hoặc cần độ phân giải thời gian tốt hơn khi zoom vào chi tiết dạng sóng. Với các ứng dụng cần bắt sự kiện ngắt quãng hoặc bảo trì công nghiệp, nên cân nhắc model có chế độ rapid/segmented memory (từ 2206A trở lên).
Ứng dụng của PicoScope 2205A trong thực tế
Sửa chữa điện tử dân dụng ở mức tín hiệu tần số cao hơn cơ bản: mạch nguồn xung, mạch điều khiển động cơ.
Đo tín hiệu số tốc độ trung bình: tín hiệu clock, tín hiệu điều khiển vi điều khiển tốc độ vừa phải.
Kiểm tra tín hiệu audio dải rộng trong thiết bị âm thanh, hệ thống loa, ampli.
Thực hành đo lường nâng cao trong đào tạo kỹ thuật, khi chương trình học yêu cầu quan sát tín hiệu chi tiết hơn.
Giải mã giao thức nối tiếp (I2C, SPI, UART) ở tốc độ vừa phải phục vụ debug mạch nhúng cơ bản.
Phân biệt PicoScope 2205A với các model khác trong series
PicoScope 2205A đứng ngay trên PicoScope 2204A trong dòng PicoScope 2200A — bandwidth và sample rate cao hơn khoảng 2,5 lần, buffer gấp đôi, phù hợp khi 2204A không còn đủ đáp ứng nhu cầu đo tín hiệu tần số cao hơn. Nếu công việc thường xuyên cần bắt sự kiện ngắt quãng (glitch, burst) hoặc làm việc trong môi trường công nghiệp/embedded, nên xem xét PicoScope 2206A trở lên — nhóm này có thêm chế độ rapid/segmented memory mà 2205A chưa có. Lưu ý PicoScope 2205A trong bài này là bản tiêu chuẩn (part number PP907), khác với bản PicoScope 2205A MSO có thêm logic analyzer 16 kênh.
Câu hỏi thường gặp về PicoScope 2205A
Nên chọn PicoScope 2205A hay 2204A? Nếu bạn chỉ cần đo tín hiệu tần số thấp cơ bản và ngân sách là ưu tiên hàng đầu, 2204A là đủ. Nếu cần đo tín hiệu tần số cao hơn hoặc cần buffer lớn hơn để quan sát chi tiết, 2205A là lựa chọn hợp lý với chi phí chênh lệch không lớn.
Chênh lệch giữa 2204A và 2205A có đáng để nâng cấp không? Có, nếu công việc của bạn thường xuyên chạm tới giới hạn bandwidth 10 MHz của 2204A hoặc cần lưu tín hiệu dài hơn — buffer gấp đôi và bandwidth cao hơn 2,5 lần là mức nâng cấp đáng kể so với chênh lệch giá.
PicoScope 2205A có đo được bus I2C/SPI không? Có, phần mềm PicoScope 6 hỗ trợ giải mã I2C, SPI, UART ở tốc độ phù hợp với bandwidth 25 MHz của máy.
Máy có cần phần mềm riêng không? Có, sử dụng PicoScope 6 — phần mềm miễn phí, cập nhật thường xuyên từ Pico Technology.
PicoScope 2205A có phù hợp cho bảo trì thiết bị công nghiệp không? Phù hợp cho các tác vụ cơ bản. Nếu cần bắt sự kiện ngắt quãng hoặc làm việc chuyên sâu trong môi trường công nghiệp, nên cân nhắc PicoScope 2206A trở lên.
Mua PicoScope 2205A tại imall.vn
imall.vn là nhà phân phối thiết bị đo lường và công nghiệp tại Việt Nam, cung cấp PicoScope 2205A chính hãng kèm hỗ trợ kỹ thuật và tư vấn chọn model phù hợp. Nếu nhu cầu của bạn thiên về bảo trì công nghiệp hoặc cần bắt sự kiện ngắt quãng, đội ngũ imall.vn có thể tư vấn thêm về PicoScope 2206A và các model cao hơn trong cùng series. Liên hệ imall.vn để được báo giá và tư vấn chi tiết.
