Product Details
PICO
2204A
12 tháng (12 months)
Anh
Technical Specifications
- Dải tần: 10Mhz
- Số kênh: 2
- Tốc độ lấy mẫu: 100 MS/s
- Bộ đệm bộ nhớ: 8 kS
- AWG Bandwidth: 100 kHz
- Tốc độ xử lý: 35ns
- Độ phân giải: 8 bits
- Dải đầu vào:
- ±50 mV, ±100 mV, ±200 mV,
- ±500 ±1 V, ±2 V, ±5 V, ±10 V, ±20 V mV,
- Độ nhạy đầu vào AC/DC: 10 mV/div to 4 V/div (10 vertical divisions)
- Bảo vệ quá áp
- Độ chính xác DC: ±3% of full scale ±200 μV
- Chế độ Trigger:
- None, auto, repeat, single
- Advanced triggers
- Edge, window, pulse width, window pulse
- width, dropout, window dropout, interval,
- logic
- Chuẩn tín hiệu đầu ra:
- Sine, square, triangle, DC voltage,
- ramp, sinc, Gaussian, half-sine
- Tần số ra DC: 100kHz
- Chế độ Sweep
- Chức năng phân tích phổ:
- Dải tần: DC to analog bandwidth of oscilloscope
- Chức năng tính toán
- Tự động đo: AC RMS, true RMS, frequency, cycle time, duty cycle, DC average, falling rate, rising rate, low pulse width, high pulse width, fall time, rise time, minimum, maximum, peak to peak
- Giao tiếp: USB 2.0
Package Includes
Import Information
0,00
Customs Description

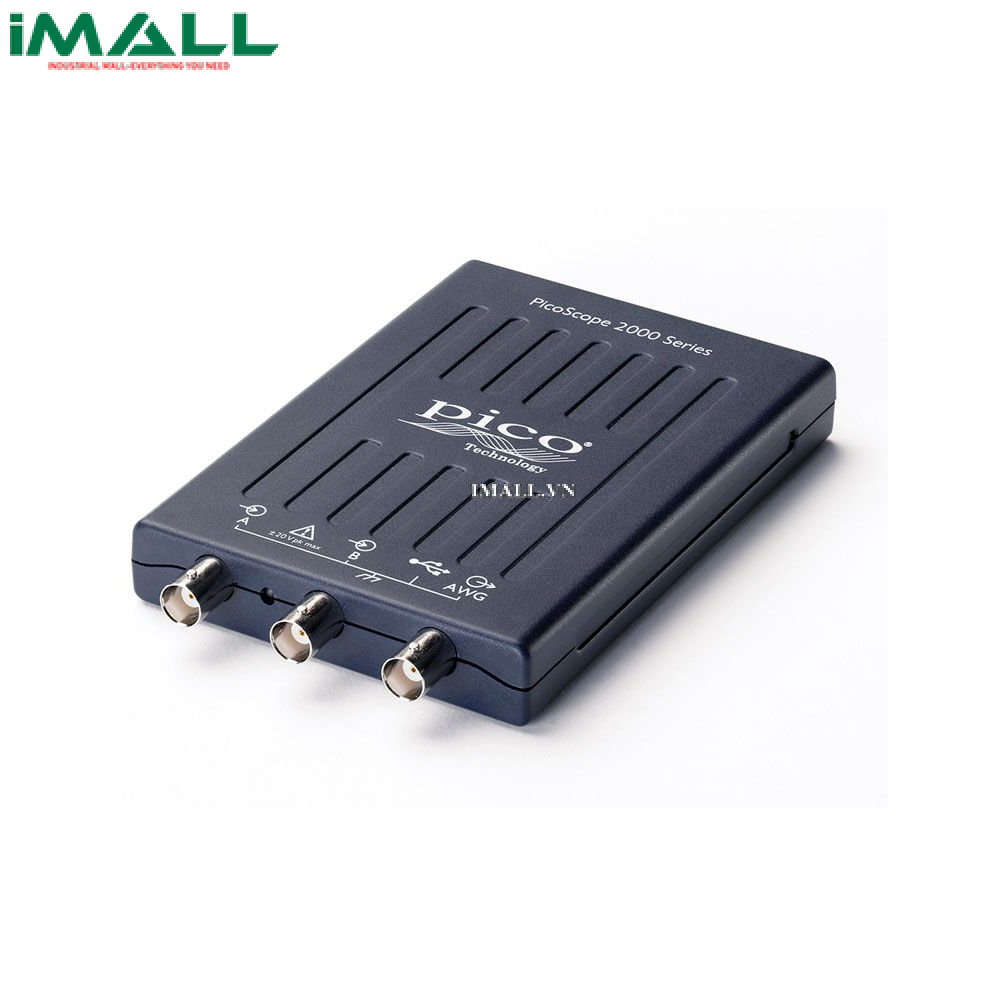

PicoScope 2204A là máy hiện sóng USB 2 kênh do Pico Technology sản xuất, dùng để quan sát và phân tích dạng sóng tín hiệu điện tử thông qua kết nối trực tiếp với máy tính. Model này thuộc phân khúc entry-level trong dòng PicoScope 2200A, phù hợp cho người mới học điện tử, giáo viên giảng dạy thực hành, và kỹ thuật viên sửa chữa thiết bị điện tử dân dụng. Với bandwidth 10 MHz và mức giá dễ tiếp cận nhất trong series, PicoScope 2204A là lựa chọn hợp lý khi ngân sách hạn chế nhưng vẫn cần một máy hiện sóng đáng tin cậy. Sản phẩm được phân phối chính hãng tại imall.vn.
Đặc điểm nổi bật của PicoScope 2204A
Máy hiện sóng dạng USB, không cần nguồn điện riêng, cắm vào máy tính là dùng được ngay.
Sử dụng phần mềm PicoScope 6 miễn phí, tích hợp sẵn chức năng phân tích phổ (spectrum analyzer), tạo tín hiệu (function/arbitrary waveform generator) và giải mã giao thức nối tiếp.
Kích thước nhỏ gọn 142 x 92 x 19mm, dễ mang theo trong balo hoặc hộp đồ nghề.
Bộ nhớ đệm 8 kpts đủ dùng cho các phép đo cơ bản, không cần bắt tín hiệu dài hay phức tạp.
Đi kèm 2 probe MI007 60MHz, phù hợp với dải tần số của máy.
Hỗ trợ giải mã các giao thức nối tiếp phổ biến như I2C, SPI, UART ngay trên phần mềm, không cần mua thêm module.
Được cập nhật phần mềm miễn phí thường xuyên từ Pico Technology, không phát sinh chi phí license.
Thông số kỹ thuật PicoScope 2204A
Thông số | Giá trị |
Số kênh analog | 2 |
Bandwidth | 10 MHz |
Sample rate (real-time) | 100 MS/s (1 kênh) / 50 MS/s (2 kênh) |
Sample rate lặp lại (ETS) | 2 GS/s |
Bộ nhớ đệm (buffer) | 8 kpts |
Độ phân giải | 8-bit (12-bit ở chế độ enhanced) |
Tạo tín hiệu (AWG) | Function generator tới 100 kHz |
Kết nối | USB, không cần nguồn ngoài |
Kích thước | 142 x 92 x 19 mm |
Part number | PP906 (kèm 2 probe MI007) |
Bandwidth 10 MHz nghĩa là PicoScope 2204A đo chính xác các tín hiệu có tần số lên tới khoảng 10 MHz — đủ cho phần lớn tín hiệu số tốc độ thấp, tín hiệu điều khiển, tín hiệu cảm biến và các mạch analog cơ bản thường gặp trong học tập và sửa chữa dân dụng. Sample rate 100 MS/s giúp tái tạo dạng sóng mượt mà cho các tín hiệu trong dải tần này mà không bị mất chi tiết. Với các tín hiệu tần số cao hơn (tín hiệu số tốc độ cao, bus dữ liệu nhanh), nên cân nhắc model bandwidth cao hơn trong cùng series.
Ứng dụng của PicoScope 2204A trong thực tế
Thực hành đo lường điện tử cơ bản trong đào tạo tại trường học, trung tâm dạy nghề.
Kiểm tra, sửa chữa mạch điện tử dân dụng: mạch nguồn, mạch điều khiển đơn giản, thiết bị gia dụng.
Quan sát tín hiệu cảm biến, tín hiệu điều khiển tốc độ thấp trong các dự án DIY, mô hình học tập.
Kiểm tra tín hiệu audio tần số thấp trong sửa chữa thiết bị âm thanh cơ bản.
Phân tích phổ tín hiệu (spectrum analyzer) tích hợp sẵn, không cần thiết bị đo riêng.
Phân biệt PicoScope 2204A với các model khác trong series
PicoScope 2204A là model thấp nhất trong dòng PicoScope 2200A (2204A, 2205A, 2206A, 2207A, 2208A) — khác với PicoScope 2205A có bandwidth 25 MHz và buffer 16 kpts, phù hợp hơn khi cần đo tín hiệu tần số cao hơn một chút. Từ model 2206A trở lên, máy có thêm chế độ rapid/segmented memory để bắt các sự kiện ngắt quãng, phù hợp cho bảo trì công nghiệp và thiết kế embedded — vượt quá nhu cầu sử dụng cơ bản mà PicoScope 2204A hướng tới. Lưu ý PicoScope 2204A là bản tiêu chuẩn, không phải bản MSO (không có logic analyzer 16 kênh).
Câu hỏi thường gặp về PicoScope 2204A
PicoScope 2204A có đủ dùng để học điện tử cơ bản không? Có. Với bandwidth 10 MHz và 2 kênh đo, máy đáp ứng tốt các bài thực hành đo tín hiệu analog và số tốc độ thấp trong chương trình học điện tử cơ bản.
Máy có cần cài phần mềm riêng không? Có, cần cài PicoScope 6 — phần mềm miễn phí tải từ Pico Technology, không phát sinh chi phí license.
PicoScope 2204A có đo được tín hiệu số không, hay chỉ tín hiệu analog? Máy đo được cả tín hiệu analog và tín hiệu số dạng xung ở tần số tương thích với bandwidth 10 MHz, nhưng không có logic analyzer riêng như bản MSO.
Buffer 8k có bị giới hạn khi bắt tín hiệu dài không? Với các phép đo cơ bản, đơn giản thì 8k là đủ. Nếu cần bắt tín hiệu dài, phức tạp hoặc giải mã giao thức nhiều frame liên tục, nên cân nhắc model có buffer lớn hơn.
PicoScope 2204A có tạo được tín hiệu phát không? Có, máy tích hợp sẵn function generator tần số tới 100 kHz, dùng để tạo tín hiệu kiểm tra mạch.
Mua PicoScope 2204A tại imall.vn
imall.vn là nhà phân phối thiết bị đo lường và công nghiệp tại Việt Nam, cung cấp PicoScope 2204A chính hãng kèm hỗ trợ kỹ thuật và tư vấn chọn model phù hợp với nhu cầu sử dụng. Nếu bạn cần đo tín hiệu tần số cao hơn hoặc cần bộ nhớ đệm lớn hơn, đội ngũ imall.vn có thể tư vấn thêm các model khác trong cùng dòng PicoScope 2200A. Liên hệ imall.vn để được báo giá và tư vấn chi tiết.
