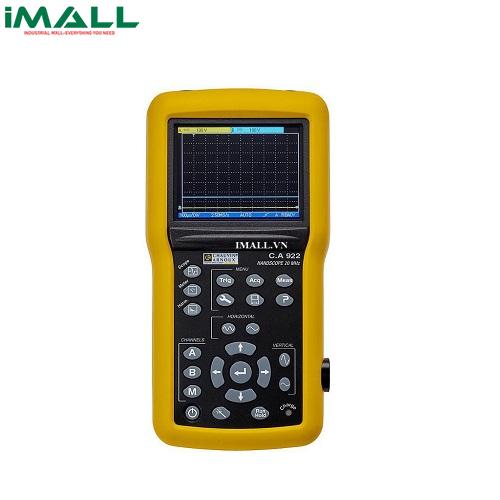

Máy hiện sóng cầm tay (Cách ly kênh, 2 kênh, 20MHz) Chauvin Arnoux CA 922

Technical Specifications

• GIAO DIỆN NGƯỜI DÙNG
• Loại màn hình: Màn hình màu TFT 3.5”  – Độ phân giải 320x240 – Đèn nền LED
• Chế độ hiển thị: 2,500 điểm thu nhận thực trên màn hình
• Lệnh: Điều chỉnh trực tiếp trên bảng điều khiển phía trước và menu trên màn hình thông qua trình duyệt (chính và phụ không có «menu ẩn»)
• Chức năng trợ giúp: 14 ngôn ngữ:Tiếng Pháp, tiếng Anh, tiếng Đức, tiếng Tây Ban Nha, tiếng Ý, tiếng Thụy Điển, tiếng Rumani, tiếng Nga, tiếng Phần Lan, v.v.
• CHẾ ĐỘ MÁY HIỆN SÓNG
• VERTICAL DEFLECTION
• Băng thông: 20 MHz
• Giới hạn băng thông: 1,5 MHz, 5 kHz
• Số kênh: 2 kênh cách ly hoàn toàn
• Trở kháng đầu vào: 1 MΩ ±0.5%, xấp xỉ 17 pF
• Điện áp đầu vào tối đa: 600 V CAT III – Giảm -20 dB mỗi thập kỷ từ 100 kHz
• Giảm -20 dB mỗi thập kỷ từ 100 kHz
• HORIZONTAL DEFLECTION
• Tốc độ quét: 25 ns/div~ 200 s/div –Chế độ cuộn từ 100 ms ~ 200 s/div
• Thu phóng ngang: Hệ số thu phóng: x1, x2, x5
• TRIGGERING
• Chế độ: Automatic, triggered, one-shot & Triggered Roll
• Loại: Edge, pulse width (20 ns – 20 s)
• Coupling: AC hoặc DC (tùy thuộc vào trigger coupling), HF, LF hoặc loại bỏ nhiễu
• Độ nhạy: ≤1,2 divisions p-p lên đến 20 MHz
• BỘ NHỚ KỸ THUẬT SỐ
• Tốc độ lấy mẫu: 2 GS/s chế độ ETS – 50 MS/s chế độ chụp 1 lần trên mỗi kênh
• Độ phân giải dọc: 9 bits
• Độ sâu bộ nhớ: 2,500 điểm/ kênh
• Bộ nhớ người dùng: 2 MB để lưu file: trace (.trc), text (.txt), configuration (.cfg), image files (.bmp)
• Chế độ GLITCH: Duration ≥20 ns – 1,250 Min/Max pairs
• Chế độ hiển thị: Envelope, Averaging (Factors 2 to 64) & XY (vector)
• CHỨC NĂNG KHÁC
• Chức năng MATH: Đảo ngược kênh, cộng, trừ, nhân và chia (điều chỉnh tỷ lệ)
• Đo con trỏ: Đồng thời 2 con trỏ: V, T, dV, dt – độ phân giải màn hình 4 số
• Đo tự động: 18 phép đo mức hoặc dựa trên thời gian và đo theo pha
• CHẾ ĐỘ ĐỒNG HỒ VẠN NĂNG
• Thông số chung: 2 kênh, hiển thị 8.000 số + vạch đo tối thiểu / tối đa -Ghi đồ họa 2.700 phép đo (5 phút đến 1 tháng)
• Chế độ hoạt động: Hiển thị tuyệt đối hoặc tương đối (absolute, deviation, rel, rel%) – Đánh giá (instantaneous, Min, Max, Avg)
• Điện áp AC, DC & AC+DC : Dải đo 600 mV~ 600 VRMS, 800 mV ~800 VDC –VDC Độ chính xác 1% Rgiá trị đọc , +20D –50 kHz băng thông
• Trở kháng: Dải đo từ 80 Ω~32 MΩ - độ chính xác 2%R+10D –10 ms kiểm tra liên tục nhanh
• Điện dung: Dải đo từ 5 nF~5 mF - độ chính xác cơ bản 2% R + 10D
• Các phép đo khác: Tần số, tốc độ quay, kiểm tra diode 3,3 V, đo nhiệt độ (bằng cặp nhiệt điện K và cảm biến hồng ngoại)
• CÔNG SUẤT
• Đo: Giá trị công suất hoạt động ba pha một pha và ba pha cân bằng (có hoặc không có trung tính), hiển thị đồng thời dòng điện - PF
• CHẾ ĐỘ PHÂN TÍCH SÓNG HÀI
• Phân tích đa kênh: 2 kênh, 31 lệnh, tần số cơ bản từ 40~450 Hz
• Đo đồng thời: Tổng VRMS, THD và lệnh đã chọn (% cơ bản, pha, tần số, VRMS)
• THÔNG SỐ CHUNG
• Chụp màn hình: Lên đến 100 file tiêu chuẩn format «.bmp» , có thể xem trên thiết bị
• Giao tiếp PC: Giao diện USB quang độc lập - Ứng dụng SX-Metro PC có sẵn dưới dạng tùy chọn + SX-DMM cho chế độ vạn năng
• Nguồn: 6 x pin LR6 hoặc 6 x pin sạc AA NiMH - Tuổi thọ pin lên đến 8,5 giờ
• An toàn / EMC: An toàn theo IEC61010-1 Ed3 - 600 V CAT III - EMC theo EN61000-3, 2001 & EN61326-1, 2006
