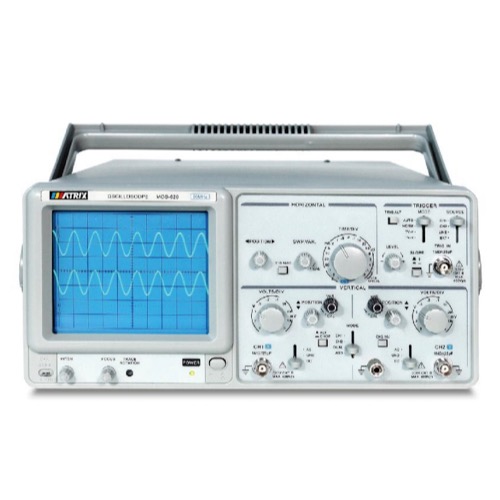

Máy hiện sóng 2 kênh MATRIX MOS-620 (20MHz)

0 ₫ 0.0 VND 0 ₫

0 ₫

Kết hợp này không tồn tại.

Thêm vào giỏ hàng

Điều khoản và điều kiện
Hoàn tiền trong 30 ngày
Giao hàng: Từ 2-3 ngày làm việc

Product Details

Manufacturer:

MATRIX

Model:

MOS-620

Warranty:

Origin:

Technical Specifications

Hệ thống dọc

Thời gian quét: 0.2 µSec ~ 0.5 Sec/DIV, 20 bước theo trình tự 1-2-5

Độ chính xác: ±3%

Độ mịn: ≤1/2 của thang đo chỉ báo 5 bảng

Độ phóng đại quét: 10x

Độ chính xác quét X10MAG: ±5% (20nSec~50nSec không hiệu chuẩn)

Tuyến tính: ±5%

X10MAG: ±10% (0.25 ~ 1µSec)

Độ dịch chuyển do X10MAG gây ra: <2 DIV tại trung tâm CRT

Chế độ X-Y

Độ nhạy: Như trục dọc

Dải tần số: DC~500kHz

Sai số pha X-Y: ≤3° (DC~50kHz)

Bộ kích hoạt

Nguồn kích hoạt: CH1, CH2, LINE, EXT

Ghép kích hoạt:

AC: 20Hz đến toàn dải tần số

Độ dốc kích hoạt: +/-

Độ nhạy:

20Hz~2MHz: 1 DIV TRIG-ALT: 2 DIV EXT: 200mV

2MHz~20MHz: 1.5 DIV TRIG-ALT: 3 DIV EXT: 800mV

TV: Xung đồng bộ > 1 DIV (EXT: 1V)

Chế độ kích hoạt:

AUTD: AUTO

NORM: NORM

TV Field: Dành cho quan sát tín hiệu TV

TV Line: Đồng bộ chỉ khi tín hiệu đồng bộ là xung âm

Chế độ kích hoạt ngoài

Trở kháng đầu vào: Khoảng 1MΩ/25pF

Điện áp đầu vào tối đa: 300V (DC + AC đỉnh)

Tần số AC: 1kHz hoặc thấp hơn

Tín hiệu hiệu chuẩn

Dạng sóng: Sóng vuông

Tần số: Khoảng 1kHz

Chu kỳ: <48:52

Điện áp đầu ra: 2 Vp-p ±2%

Trở kháng đầu ra: Khoảng 1KΩ

Ống dao động ký CRT

Mô hình: Ống hình chữ nhật 6 inch với thước bên trong

Bột phốt pho: P31

Điện áp tăng tốc: Khoảng 2kV (20MHz)

Hiển thị hợp lệ: 8X10 DIV [1 DIV = 10mm (0.39in)]

Thước đo: Bên trong

Xoay vạch: Điều chỉnh được tại bảng điều khiển trước

Đặc điểm kỹ thuật

Nguồn điện: AC 220V ±10% (chuẩn), AC 110V/220V ±10% (optional) 50Hz/60Hz, tối đa 35VA

Kích thước: 455(W) × 150(H) × 310(D) mm

Trọng lượng: Khoảng 8kg

Hệ thống ngang

Độ nhạy: 5mV~5V/DIV, 10 bước theo trình tự 1-2-5

Độ nhạy & độ chính xác: ≤3%; 1/2.5 hoặc nhỏ hơn thang đo bảng

Dải tần số: DC~20MHz

Ghép AC: <10Hz (phản hồi tần số 100kHz 8DIV: -3dB)

Thời gian tăng: Khoảng 17.5nSec

Trở kháng đầu vào: Khoảng 1MΩ/25pF

Chuyển động cân bằng DC: 5mV~5V/DIV: ±0.5DIV

Tuyến tính: Thay đổi biên độ <±0.1DIV (dạng sóng di chuyển theo chiều dọc ở trung tâm lưới)

Chế độ dọc

Hiển thị CH1/CH2: Kép, hiển thị đồng thời CH1 và CH2, có thể xen kẽ hoặc ngắt quãng

Chế độ ADD: Cộng đại số CH1 và CH2

Tần số lặp lại ngắt quãng: Khoảng 250kHz

Ghép đầu vào: AC, GND, DC

Điện áp đầu vào tối đa: 300V đỉnh (AC: Tần số ≤1kHz)

Tỷ lệ loại bỏ chế độ chung (CMRR)

CMRR: >50:1 tại sóng hình sin 50kHz (độ nhạy CH1 và CH2 được cài đặt giống nhau)

Cách điện giữa các kênh (trong phạm vi 5mV/DIV):

> 1000:1 50kHz; > 30:1 15MHz /> 30:1 35MHz; > 30:1 45MHz

CH2 INV BAL: Tỷ lệ thay đổi điểm cân bằng ≤1DIV (tương ứng với trung tâm thang đo)

Package Includes

Import Information

HS Code:

Estimated Import Tax:

0,00

Customs Description

Máy hiện sóng 2 kênh MATRIX MOS-620 (20MHz) – Giải pháp đo tín hiệu ổn định, chính xác cho phòng thí nghiệm & kỹ thuật điện tử

Máy hiện sóng 2 kênh MATRIX MOS-620 (20MHz) là thiết bị đo và phân tích tín hiệu dạng sóng được sử dụng rộng rãi trong sửa chữa điện tử, nghiên cứu, dạy học và các ứng dụng công nghiệp. Với dải tần 20MHz, khả năng xử lý tín hiệu nhanh và giao diện trực quan, MOS-620 là lựa chọn tối ưu cho kỹ thuật viên, phòng R&D và các cơ sở đào tạo.

MATRIX MOS-620 là máy hiện sóng tương tự (analog) 2 kênh cho phép người dùng quan sát và phân tích dạng sóng điện áp theo thời gian. Thiết bị sở hữu độ ổn định cao, độ phân giải tốt, cùng thiết kế chắc chắn, phù hợp sử dụng trong môi trường sản xuất cũng như trong giảng dạy.

Với khả năng hiển thị dạng sóng rõ nét và thao tác điều khiển dễ dàng, máy giúp kỹ thuật viên nhanh chóng xác định các tín hiệu bất thường, kiểm tra mạch điện, bo mạch và các thiết bị điện tử một cách hiệu quả.

Các thông số nổi bật của Máy hiện sóng MATRIX MOS-620

Dưới đây là những đặc điểm kỹ thuật quan trọng giúp MOS-620 trở thành model được ưa chuộng trong phân khúc phổ thông:

✔ Thông số kỹ thuật chính

Số kênh: 2 kênh độc lập
Băng thông (Bandwidth): 20MHz
Tốc độ quét ngang (Sweep Rate): lên đến hàng chục ns/div
Độ nhạy dọc (Vertical Sensitivity): đa dạng dải đo, phù hợp nhiều loại tín hiệu
Chế độ trigger: Auto / Normal / Single
Độ ổn định dạng sóng cao, ít nhiễu
Màn hình hiển thị sáng rõ, quan sát dễ dàng

✔ Đặc điểm nổi bật

Thiết kế bền bỉ, phù hợp cho sử dụng liên tục.
Dễ thao tác, phù hợp cả với sinh viên và kỹ thuật viên chưa có nhiều kinh nghiệm.
Đáp ứng tốt nhu cầu đo kiểm sóng sin, xung vuông, xung tam giác, tín hiệu dao động thấp – trung bình.
Hoạt động ổn định, hiệu suất cao trong môi trường công nghiệp.

Ứng dụng của Máy hiện sóng 2 kênh MATRIX MOS-620 (20MHz)

MOS-620 được sử dụng trong rất nhiều lĩnh vực liên quan đến đo lường và phân tích tín hiệu:

✔ Sửa chữa & Bảo trì điện tử

Kiểm tra mạch nguồn, bo mạch, các tín hiệu xung.
Phát hiện lỗi linh kiện, nhiễu tín hiệu, độ méo sóng.

✔ Phòng thí nghiệm – Trường học

Hỗ trợ giảng dạy môn điện tử tương tự và số.
Minh họa dạng sóng cho thực hành, thí nghiệm.

✔ Nghiên cứu & Phát triển (R&D)

Phân tích nguyên mẫu (prototype), kiểm tra tín hiệu trong các dự án chế tạo thiết bị điện tử.

✔ Công nghiệp sản xuất

Kiểm tra định kỳ các hệ thống điều khiển, tủ điện.
Đánh giá chất lượng tín hiệu của thiết bị tự động hóa.
