Product Details
Manufacturer:
Mitutoyo
Model:
CV-2100
Warranty:
Origin:
Nhật Bản
Technical Specifications
| Model No. | CV-2100M4 | CV-2100N4 | |
| Measuring range | X axis | 100 mm | |
| Z1 axis (detector unit) | 50 mm | ||
| Z2-axis (column) travel range | 350 mm | — | |
| X-axis inclination angle | ±45o | ||
| Resolution | X axis | 0.1 µm | |
| Z1 axis | 0.1 µm | ||
| Drive method | X axis | Motor (0-20 mm/s) | |
| Vertical travel (Z-axis column) | Manual (Quick-vertical-motion, fine) | — | |
| Measuring speed | 0.02, 0.05, 0.1, 0.2, 0.5, 1.0, 2.0, 5.0 mm/s | ||
| Straightness (when the X axis is horizontal) | 2.5 µm/100 mm | ||
| Accuracy (20 oC) | X axis | ±(2.5+0.02L) µm L= Measurement Length (mm) | |
| Z1 axis | ±(2.5+|0.1|) µm H= Measurement height from horizontal position within ±25 mm | ||
| Measuring direction | Both pulling and pushing directions | ||
| Measuring face direction | Downward direction | ||
| Measuring force | 30±10 mN (3 gf) | ||
| Traceable angle (using the standard stylus) | Ascent 77o, Descent 87o (according to surface property) | ||
| External dimensions (WxDxH) | 745 x 450 x 885 mm | 651 x 143 x 138.5 mm | |
| Mass | 145.8 kg | 5.8 kg | |
Package Includes
Import Information
HS Code:
Estimated Import Tax:
0,00
Customs Description

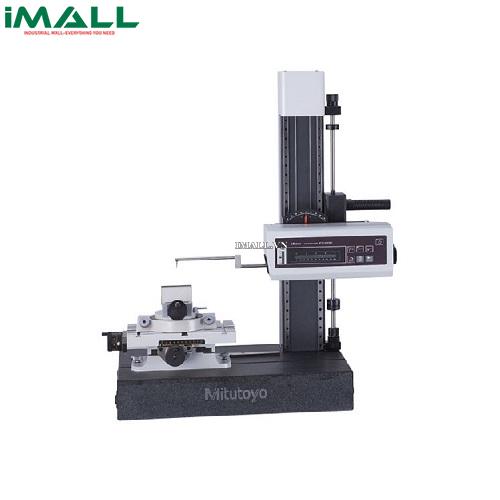

Máy đo biên dạng Mitutoyo CV-2100
- Điều chỉnh trục X đo bước nhỏ hay lớn có thể thực hiện dễ dàng do máy đo biên dạng CV-2100 series 218 được trang bị núm xoay điều chỉnh từng bước trên toàn bộ phạm vi đo.
- Khung đỡ đứng cho phép chuyển động nhanh theo chiều dọc giúp người vận hành di chuyển nhanh chóng và dễ dàng thiết bị truyền động đến và đi từ độ cao đo mà không cần phải đẩy hoặc kéo (chỉ dành cho CV-2100M4).
- Bộ phận dò (trục Z1) được trang bị thang đo hồ quang chính xác cao. Thang đo này theo dõi trực tiếp quỹ đạo cung của đầu dò để có thể áp dụng độ bù chính xác nhất cho đầu ra của thang đo, mang đến độ chính xác và độ phân giải cao hơn. Người vận hành không phải thực hiện các thao tác phiền phức như điều chỉnh độ phóng đại đo lường và hiệu chỉnh từng độ phóng đại theo yêu cầu như với các thiết bị tương tự.
