Product Details
LONROY

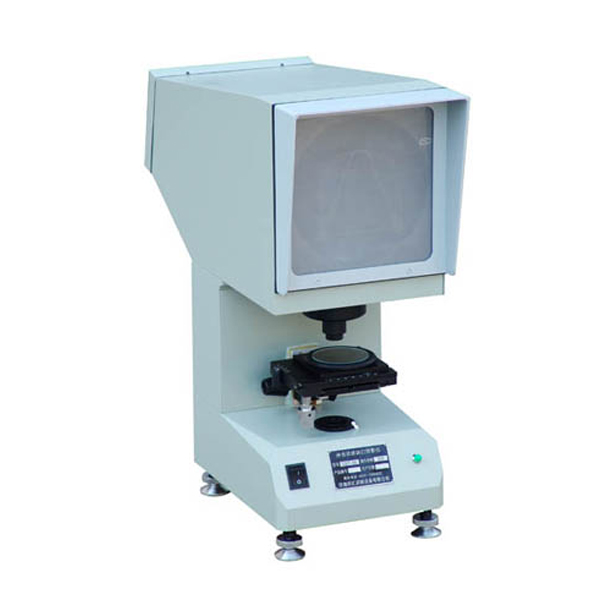

CST-50
Trung Quốc
Technical Specifications
Đường kính màn hình: 180mm
Kích thước bàn làm việc:
+Kích thước bàn vuông: 110×125mm
+Đường kính bàn tròn: 90mm
+Đường kính kính bàn: 70mm
Hành trình bàn làm việc:
+Chiều dài: ±10mm
+Chiều ngang: ±10mm
+Lên và xuống: ±12mm (không có thang đo)
Dải xoay của bàn: 0～360° (không có thang đo)
Tỷ lệ phóng đại của thiết bị: 50x
Độ phóng đại của ống kính mục tiêu: 2.5x
Tỷ lệ phóng đại của ống kính chiếu: 20x
Nguồn sáng (đèn halogen wolfram): 12V 100W
Điện áp: 220V 50Hz
Kích thước tổng thể: 515×224×603mm (Dài×Rộng×Cao)
Trọng lượng: khoảng 18kg
Package Includes
Import Information
0,00
Customs Description
Máy chiếu charpy loại CST – 50 là công ty của tôi theo nhu cầu thực tế của quần chúng người dùng và GB/T229-1994 trong phương pháp thử va đập kim loại charpy cho các yêu cầu về khoảng cách mẫu thử va đập và sự phát triển của một chuyên dụng để thử nghiệm chất lượng xử lý khoảng cách loại charpy V và loại U của dụng cụ quang học, dụng cụ này là sử dụng phương pháp chiếu quang học sẽ là tác động của mẫu thử nghiệm đường viền khoảng cách V và U sau khi phóng đại 50 lần chiếu trên màn hình chiếu và tác động của mẫu màn hình chiếu V và hình ảnh tương phản mô hình, tiêu chuẩn khoảng cách hình chữ U để xác định xem khoảng cách của các mẫu được thử nghiệm có đủ điều kiện hay không. Ưu điểm của nó là dễ vận hành, trực giác so sánh.
Nguyên lý làm việc
Ánh sáng phát ra từ nguồn sáng của máy chiếu chiếu sáng vật thể cần đo thông qua một tụ quang, sau đó chiếu hình ảnh phóng đại của vật thể lên màn chiếu có thấu kính vật kính.
Theo yêu cầu, dụng cụ được chiếu sáng bằng một lần chiếu duy nhất. Nguồn sáng được chiếu lên bàn làm việc thông qua một loạt các thành phần quang học, thông qua một loạt các thành phần quang học, sẽ chiếu rõ đường viền khía của mẫu được thử nghiệm lên màn hình chiếu. Đối tượng được chuyển đổi thành ảnh dương thông qua độ phóng đại và phản xạ thứ cấp. Hình ảnh nhìn thấy t
