Technical Specifications

• Diện tích hoạt động: 50mm x 85mm
• Phạm vi hoạt động: cánh tay trục X / ± 90º ngang, trục Y / ± 90º dọc, trục Z / 50mm
• Chiều dài cánh tay: cánh tay X 85mm, cánh tay Y 50mm
• Tải trọng tối đa: 5 kg
• Tốc độ tối đa: X & Y 600mm / giây (tải 1 kg) 300mm / giây (tải 3 kg) 100mm / giây (tải 5 kg)
• Tốc độ tối đa cánh tay trục Z = 320mm / giây
• Độ lặp lại: X / Y ± 0,02mm trên mỗi trục, Z ± 0,02mm
• Dung lượng bộ nhớ dữ liệu: 100 chương trình, 6000 điểm
• Hệ thống truyền động: động cơ bước 2 pha
• Hệ thống hoạt động: Điểm - điểm và liên tục
• Nội suy: Nội suy tuyến tính 3D đồng thời XYZ
• Phương pháp giảng dạy: Dạy dữ liệu thủ công (MDI)
• Điều khiển: Điều khiển chuyển động trên PC
• Giao tiếp ngoài: RS232C
• Nguồn điện: 240V AC 180-250V, công suất tiêu thụ 200VA
• Nhiệt độ vận hành: 10 - 65 ° C
• Độ ẩm tương đối: 20-95% không ngưng tụ
• Trọng lượng: 22,55 lbs (10,25kg)
• THÔNG SỐ KỸ THUẬT CHUNG
• Ứng dụng: Giáo dục, thực hành, nghiên cứu
• Cấu hình: Bảng hướng dẫn 3 trục
• Có thể điều khiển tất cả các trục đồng thời
• Điều khiển: Động cơ bước 3 PMDC với bộ điều khiển tích hợp
• Bộ điều khiển: Bộ điều khiển PC
• Hỗ trợ ngôn ngữ PC: Visual Basic & C ++
• NỘI DUNG THỰC HÀNH:
• MÀN HÌNH THỰC HÀNH PHẦN MỀM
• Các loại thí nghiệm nội suy trục đơn và tuyến tính:
• Điều khiển vị trí bằng nhiều loại cấu hình vận tốc
• Chuyển động đồng bộ nhiều trục
• Homing and pen ready routines
• Thực hành ứng dụng:
• Vẽ hình dạng hình học
• Xây dựng từ và ký tự
• Người dùng tùy chỉnh ký tự và từ
• Hộp đánh dấu thường xuyên
• Một hệ thống hoàn chỉnh bao gồm:

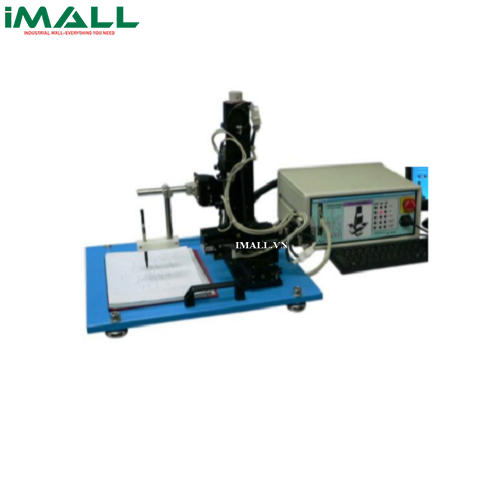

• Robot 3 trục với hành trình 85x50x50mm được lắp ráp hoàn chỉnh
• Bộ điều khiển chuyển động PCI cho PC
• Điện tử công suất được lắp ráp trong bảng điều khiển kín với nguồn điện
• Nhiều cổng I / O cho máy móc, băng tải hoặc tích hợp PLC
• Chiều dài cánh tay X = 85mm, Y = 50mm, Z = 50mm
• Cho phép tùy chỉnh vòng quay thứ cấp của các bộ phận
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh.
• Trả lời mẫu
• Hướng dẫn giảng dạy
