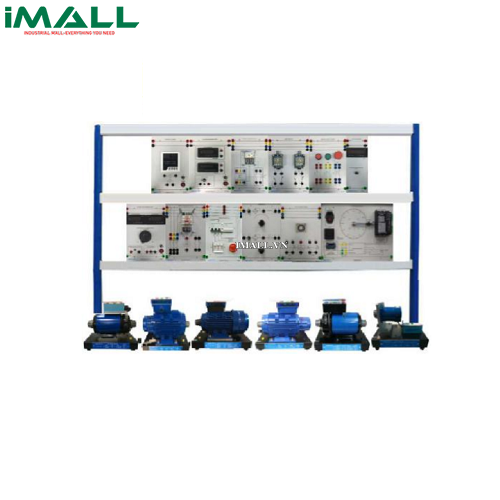

Bộ thực hành máy điện GOTT GOTT-EMT-1543 (159-000)

Technical Specifications

• Động cơ bù pha DC - Code 159-001
• Công suất: 240W
• Điện áp: 230VDC
• Dòng điện: 1A
• Tốc độ: 1500 vòng / phút
• Điện áp kích thích: 230VDC
• Dòng điện kích thích: 0,5A
• Máy phát đồng bộ một pha - Code 159-006
• Công suất: 370W
• Điện áp: 230VAC
• Dòng điện: 1A
• Tốc độ: 1500 vòng / phút
• Điện áp kích thích: 12VAC
• Dòng điện kích thích: 1.4A
• Động cơ tụ chia vĩnh cửu - Code 159-003
• Công suất: 250W
• Điện áp: 230VAC
• Dòng điện: 1A
• Tần số: 50HZ
• Tốc độ: 1400 vòng / phút
• Động cơ cảm ứng ba pha - Code 159-004
• Công suất: 370W
• Điện áp: 380 / 660VAC
• Dòng điện: 0,64 / 1,12A
• Tốc độ: 1420/1720 vòng / phút
• Kết nối: : Δ & Υ
• Máy phát đồng bộ ba pha - Code 159-002
• Công suất: 240W
• Điện áp: 230VDC
• Dòng điện: 1.0A
• Điện áp kích thích: 230VDC
• Dòng điện kích thích: 1.0A
• Tốc độ: 1500 vòng / phút
• Đồng hồ đo điện - Code 588-038
• Dải đo vôn kế: 0 … 500VAC
• Dải đo ampe kế: 0 … 5A
• Đầu vào: AC 230V, 50Hz 1 pha
• Đo nguồn DC - Code 159-008
• Dải đo vôn kế: 0… 500VAC
• Dải đo ampe kế: 0 … 5A
• Đầu vào: AC 230V, 50Hz 1 pha
• Bóng đèn - Code 159-013
• Đầu vào: AC 230V, 50Hz 1 pha
• Đèn sợi đốt x 3
• Rơle quá tải nhiệt - Code 191-003
• Điện áp định mức: 230VAC
• Dòng điện định mức: 2.8A-10A
• Công tắc hành trình - Code 159-011
• Điện áp định mức: 230VAC
• Công tắc hành trình x 2
• Bảng chuyển mạch mô phỏng - Code 159-012
• Điện áp định mức: 230VAC
• Nút ấn x 3
• FCCB 3 pha - Code 159-009
• Cầu chì bảo vệ 4A x 3
• Đèn báo L1, L2 & L3
• Cầu dao ngắt mạch sự cố 3 cực
• Đầu vào: AC 415V, 50Hz 3 pha
• Contactor 3 pha - Code 159-014
• Điện áp định mức: 415VAC x3
• Dòng điện định mức: 10A x3
• Điện áp cuộn dây: 230VAC  x3
• Biến trở - Code 159-015
• Cầu chì bảo vệ 3A x 2
• Điện trở kích thích: 0 ~ 1kΩ
• Điện trở phần ứng: 0 ~ 100Ω
• Số lượng 3 mỗi loại
• Rơle trễ Y-Delta - Code 159-016
• Điện áp cuộn dây: 230VAC
• Tiếp điểm: NO & NC
• Thời gian: 0 … 60 giây
• Bộ điều khiển động cơ DC - Code 192-004
• Đầu ra: 0 … 230VDC
• Cố định: 230VDC
• Đầu vào: AC 230V, 50Hz 1 pha
• Phát tốc (chọn mua thêm) - Code 159-017
• Tốc độ: 2000 vòng / phút
• Đầu ra: Tối đa. 20VDC
• Động cơ bước (chọn mua thêm) - Code 159-021
• Dải tần số: 5Hz, 50Hz, 100Hz, 500Hz, 1kHz & 5kHz
• Chức năng thiết lập lại bộ đếm
• Hướng: CW hoặc CCW
• Công tắc khẩn cấp - Code 191-007
• Điện áp định mức: 230VAC
• Nút tắt khẩn cấp với chức năng kéo
• Nối chữ U - Code 159-019
• Nối điểm giao nhau
• Dây nối an toàn - Code 237-001
• Dây nối 4mm
• Khung đứng - Code 297-000
• Cấp cao: DIN tiêu chuẩn A4 với hai kệ
• Chất liệu: Nhôm
• Khung bên: hình chữ T
• Kích thước: Chiều dài 3 tầng 1450mm
• Cảm biến tốc độ quay - Code 159-018
• Được sử dụng với Bộ điều khiển động cơ DC / Máy đo tốc độ
• Nội dung thực hành:
• Điều khiển khởi động
• Điều khiển tự khóa
• Kết nối đầu tiên cho contactor (KM)
• Kết nối thứ hai cho contactor (KM)
• Kết nối thứ ba cho contactor (KM)
• Kết nối thứ tư cho contactor (KM)
• Các nguyên tắc làm việc của mạch điều khiển quay thuận và ngược của kết nối chuyển mạch
• Mạch điều khiển thuận & ngược kết nối contactor (1)
• Mạch điều khiển thuận & ngược kết nối contactor (2)
• Tự động dừng điều khiển bằng công tắc hành trình
• Thay đổi kết nối Star thành delta
• Vận hành máy phát điện DC & DC
• Động cơ DC & Sử dụng máy phát điện DC
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh
• Trả lời mẫu
• Hướng dẫn giảng dạy
• Chọn mua thêm:
• Phát tốc GOTT-TAGEN-159 - Code 159-017
• Động cơ bước GOTT- STEPPER MOTOR UNIT  - Code 159-021
