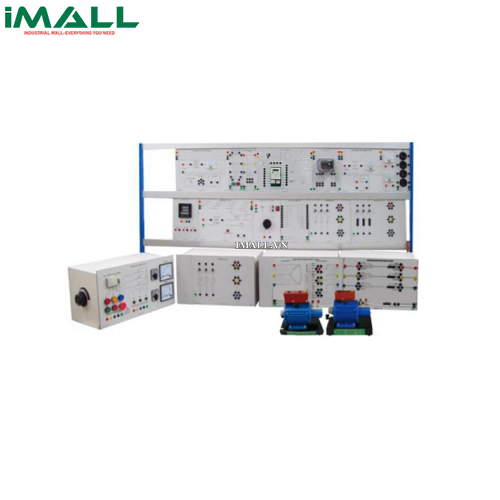

Technical Specifications

• Máy biến áp ba pha TL415KV - Code 157-889
• Máy biến áp cung cấp cho đường dây truyền tải 415V.
• Hệ số tỷ lệ 1: 1000 cho dòng điện và điện áp thứ cấp.
• Công suất danh định: 800VA
• Sơ cấp: cuộn dây 3 x 400 V với đầu ra 230V, có thể được chuyển sang kết nối Star hoặc Delta
• Có thể kết nối cuộn dây ổn định mạng Delta.
• Thứ cấp: 3 x 380 V cuộn dây đầu ra
• + 5%, -5%, -10%, -15% trong kết nối Star, có thể kết nối nhiều điểm Star khác nhau
• Mô hình đường dây truyền tải 415V - Code 157-891
• Đo điều kiện hoạt động ổn định.
• Quad bundle 4 x 240/40, với trở kháng dẫn nạp đặc trưng 240 và tải tự nhiên 600 MW, chiều dài 360 km.
• Trở kháng: 13 Ohm, 8 Ohm, 5 Ohm
• Độ tự cảm: 290 mH, 174 mH, 116 mH mở
• Công suất: 5 F, 3 μ F, 2 F
• Bộ biến tần - Code 157-895
• 3Ø điều khiển tốc độ động cơ không đồng bộ bằng kỹ thuật PWM.
• Mô-men xoắn và Tốc độ có thể không đổi qua
• Các bộ phận để dễ dàng kiểm soát trong hoạt động thử nghiệm trong quá trình tải thay đổi.
• Điện áp đầu vào: 380V, 50Hz
• Điện áp đầu ra: 0-380V
• Tần số ra: 1-300Hz
• Công suất tối đa: 1,5 kW
• Nguồn điện ba pha - Code 157-896
• Nguồn điện 3 pha AC cố định và thay đổi.
• Được cung cấp với EMO khởi động- dừng / dừng – đẩy dưới cùng.
• Đầu ra điều chỉnh AC ba pha: 3x0-380V: 6A
• Đầu ra cố định ba pha AC: 240 / 415V: 10A
• Yêu cầu công suất: 240 / 415V, 50Hz
• Tải điện trở - Code 157-897
• Kết hợp ba điện trở có khả năng kết nối theo Star / đồng bằng hoặc song song, được điều khiển bởi
• ba công tắc với 7 bước biến trong mỗi pha.
• Công suất tối đa: 1200 watt
• Điện áp: 415 / 240Volt (Star / Delta)
• Tải cảm ứng - Code 157-898
• Kết hợp ba cuộn cảm có khả năng kết nối theo Star / đồng bằng hoặc song song, được điều khiển bởi
• ba công tắc với 7 bước biến trong mỗi pha.
• Công suất tối đa: 900VAR
• Điện áp: 415 / 240Volt (Star / Delta)
• Mô-đun ngắt mạch - Code 157-892
• Công tắc ON-OFF 3 pha với tiếp điểm phụ (NC) cho kiểu đường truyền 380 kV.
• Có thể được điều khiển thủ công bằng cách sử dụng nút nhấn BẬT / TẮT hoặc bên ngoài thông qua tiếp điểm chuyển đổi,
• Ổ cắm 4 mm
• Trạm bù sự cố chạm đất - Code 157-893
• Cảm kháng với 20 đàu ra bù sự cố chạm đất trong đường dây truyền tải 415 kV, mô hình (cuộn dây Petersen).
• Độ tự cảm L: 0,005 .... 2 H
• Điện áp định mức: 240V, 50 Hz
• Dòng điện định mức: 0,5 A
• Tải điện dung - Code 157-899
• Kết hợp ba nguồn với khả năng kết nối theo Star / Delta hoặc song song, được điều khiển bởi ba công tắc với 7 bước biến đổi trong mỗi pha.
• Công suất tối đa: 900VAR
• Điện áp: 415 / 240 V (Star / Delta)
• Tụ đường dây truyền tải TL415 KV - Code 157-891
• Kết nối 3 pha trong Star, mỗi pha 2,5 FF, tương ứng với 50% điện dung hoạt động của mô hình đường truyền 415 K
• Bộ điều khiển điện áp kích thích - Code 157-894
• Bộ cấp nguồn DC phù hợp để cung cấp 0-240VDC, 0-2A có thể điều chỉnh cho điện áp kích thích trong vận hành đồng bộ như máy phát điện
• Công tắc tơ ba pha với rơle quá tải - Code 157-900
• Điện áp: 415VAC
• Dòng điện: 0-4A
• Cuộn dây: 240VAC
• Đồng hồ điện - Code 157-901
• Đo: V, KV, Hz, A, KA, S, KW, KVAR, KVA, KWH, KVRH
• Đồng hồ đo KWh - Code 456-014
• Tốc độ: 1200 lượt / 1kW / h
• Độ chính xác: cấp 1.5
• Bảng công tắc mô phỏng - Code 191-113
• Điện áp định mức: 240VAC
• Nút ấn X 3
• Vôn kế AC & Ampe kế AC - Code 588-027
• Chế độ đo: AC
• Dải đo điện áp: 5V, 50V, 250V, 1000V
• Dải đo dòng điện: 1A, 5A, 25A
• Động cơ cảm ứng 3 pha - Code 159-004
• Công suất: 170W
• Điện áp: 415VAC
• Dòng điện: 0,45A
• Tốc độ: 1500 vòng / phút
• Kết nối: Δ & Υ
• Máy phát đồng bộ một pha - Code 159-006
• Công suất: 250W
• Điện áp: 240VAC
• Dòng điện: 2A
• Tốc độ: 1400 vòng / phút
• Máy phát đồng bộ ba pha - Code 159-005
• Công suất: 170W
• Điện áp: 415VAC
• Dòng điện: 0,43A
• Điện áp kích thích: 12VDC
• Dòng điện kích thích: 14A
• Tốc độ: 1500 vòng / phút
• Kết nối: Y
• Khớp nối bánh răng và cao su - Code 430-000
• Nỗi chữ U - Code 159-019
• Dây nối an toàn - Code 237-001
• Dây nối: 4mm
• Khung đứng - Code 297-000
• Cấp cao: DIN tiêu chuẩn A4 với hai kệ
• Chất liệu: Nhôm
• Khung bên: hình chữ T
• Kích thước: 3 tầng, chiều dài 1450mm
• Hướng dẫn thực hành - Code 157-902
• NỘI DUNG THỰC HÀNH:
• Tải đối xứng và kết nối tải không đối xứng
• Điều khiển điện áp và tần số bằng bộ biến tần
• Đặc trưng của máy biến áp
• Mạch RL trong đường truyền
• Mạch RC trong đường truyền
• Mạch RLC trong đường truyền
• Bù sự cố chạm đất và đặc tính
• Bộ điều khiển điện áp kích thích với máy phát động cơ
• Đặc trưng của điện áp tạo ra
• Đo công suất trong từng dòng
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh
• Trả lời mẫu
• Hướng dẫn giảng dạy
