NoiseKen
Model:
FNS-AX4-A20
Warranty:
Origin:
Nhật Bản
Technical Specifications
■ Thông số kỹ thuật chung ■
| Hạng mục | Thông số kỹ thuật / chức năng |
| Điện áp | 200 – 5000 V , bước nhảy 10 V |
| Phân cực | Dương / Âm, có thể luân phiên đổi cực cho mỗi lần |
| Tần số nhiễu | 0.1 kHz – 2000 kHz 0.1 kHz – 1 kHz / bước nhảy 0.01 kHz Sai số ± 5% 1.0 kHz – 10 kHz / bước nhảy 0.1 kHz Sai số ± 5% 10 kHz – 100 kHz / bước nhảy 1 kHz Sai số ± 5% 100 kHz – 1000 kHz / bước nhảy 10 kHz Sai số ± 5% 1000 kHz – 2000 kHz / bước nhảy 100 kHz Sai số ± 10% (Giới hạnmức điện áp ra khi xuất liên tục) |
| Số xung | 1 – 1000 |
| Thời gian phát xung | Giới hạn cài đặt: 1 xung mỗi ms trong một lần phát (tần số lặp lại 1 kHz trở lên) Công thức cho thời lượng phát = Số xung / Tần số lặp lại Phạm vi của giá trị cài đặt thủ công cho thời lượng liên tục: 0,01 – 999 mili giây |
| Chu kỳ phát | 10 – 1,000ms ± 10% bước nhảy 10ms (≥ 500ms khi đảo cực phát) |
| Chức năng đảo cực | Đảo cực Dương / Âm cho mỗi chu ky fphát Điều kiện cài đặt: khoảng thời gian phát ≥500ms và khoảng thời gian tạm dừng [(chu kỳ phát) – (thời lượng phát)] ≥100ms Thời gian kiểm tra tối đa: 10 phút |
| Xung đầu ra liên tục | Lên đến 1000 V-10kHz, 2000V-4kHz , 5000V-1kHz . Thời gian kiểm tra tối đa cho mỗi trường hợp: 10 phút |
| Tần số điều chế | Tần số được dịch chuyển liên tục giữa tần số đặt và khoảng -10% so với tần số đặt. Sóng điều biến là xung tam giác có tần số~20Hz |
| Kích hoạt ngoài | Đầu vào kích hoạt bên ngoài trong một chu kỳ phát, đồng bộ với đầu vào khi kích hoạt. Thông số kỹ thuật kích hoạt: Hi (+ 5V) → Lo (0 V) kích hoạt một chu kỳ phát. |
| Dạng xung (với tải 50 Ω ) | |
| Pulse waveform (at 1 kΩ load) | Điện áp đỉnh xung: (điện áp đặt / 2) ± 10% Thời gian tăng: 5 ns ± 30% Độ rộng xung: 50 ns ± 30% |
| Tụ chặn điện 1 chiều | 10nF ± 20% |
| Hạng mục | Thông số / chức năng |
| Công suất | A 20 model: AC 240 V / 20 A, DC 125 V / 20 A (10 A cho PE) B 63 model: 3 phat AC 600 V / 63 A, DC 125 V / 63 A (10 A cho N/PE) |
| Pha tác động | A20 model: L / N / PE B63 model: L1 / L2 / L3 / N / PE Một dây hoặc tất cả dây có thể được chỉ định riêng lẻ cho từng pha |
| Phương pháp tác động | Chế độ chung (Chế độ bình thường có sẵn bằng cách sử dụng tùy chọn) |
| Ổ cắm cho EUT | dạng ổ φ6 mm , an toàn. |
| Dung kháng | 33nF |
| Dạng sóng của nhiễu phát | Điện áp đỉnh xung: (điện áp đặt) / 2 ± 10% Thời gian tăng: 5,5 ns ± 1,5 ns Độ rộng xung: 45 ns ± 15 ns Đặt điện áp ± 4000 V, tần số xác định từ 5 kHz – 100 kHz |
| Điện áp đầu vào | 10% hoặc thấp hơn điện áp xung cài đặt Đầu vào đường dây EUT là kết thúc 50 Ω, đầu ra đường dây được xác định là mở |
| Đồng bộ điện lưới | Có sẵn cài đặt đồng bộ và không đồng bộ. Cài đặt góc pha: 0 – 360 ° ± 10 ° bước nhảy 1 ° Điện áp đồng bộ: AC 85 V đến điện áp định mức Pha tham chiếu: giữa L-N |
| Hạng mục | Specification / Function |
| Nút khẩn cấp | Công tắc dạng khóa (DỪNG kiểm tra, TẮT dòng EUT) |
| EUT bị LỖI | Tín hiệu LỖI từ bên ngoài (Hi → Lo) được phát hiện ra trong quá trình kiểm tra. Tín hiệu LỖI có mức điện áp như sau VLO: 0 V, VHI: +5V Chọn phương án DỪNG/NGỪNG khi xảy ra LỖI. Có 3 kênh vào cho tín hiệu LỖI |
| Cổng giao tiếp | REMOTE (Cho kết nối máy tính), CDN I/F (cho kết nối CDN), INDICATOR (Cho đèn CẢNH BÁO) EUT FAIL INPUT (tạm NGỪNG khi EUT bị lỗi) |
| Phụ kiện | Cáp nguồn, cáp SG, Cáp nguồn EUT, Cáp điện áp ra, Cút nối kiểm tra dạng sóng, Cáp đồng trục, Sách hướng dẫn, Túi đựng. |
| Môi trường hoạt động | Nhiệt độ 15 – 35 °C Độ ẩm 25 – 75% |
| Kích thước / Khối lượng | W430 × H199 × D370 mm ~14 kg (A20 model) và 22 kg (B63 model) |
| Điện áp yêu cầu | AC100 – 240V ± 10% 50/60 Hz |
Package Includes
Import Information
HS Code:
Estimated Import Tax:
0,00
Customs Description
Bộ mô phỏng Burst tức thời NOISEKEN FNS-AX4-A20
Một bộ mô phỏng để tái tạo lại các xung nhiễu tần số cao vốn được tạo ra khi BẬT/TẮT công tắc các tải có cảm kháng. Áp dụng Tiêu chuẩn quốc tế IEC 61000-4-4 xác định các thử nghiệm miễn nhiễm đối với đường cấp điện hoặc đường tín hiệu I / O đối với các gai điện áp xuất hiện đột ngột. Cũng được chấp nhận như một tiêu chuẩn công nghiệp của Nhật Bản. [caption id="attachment_771237" align="alignnone" width="600"]

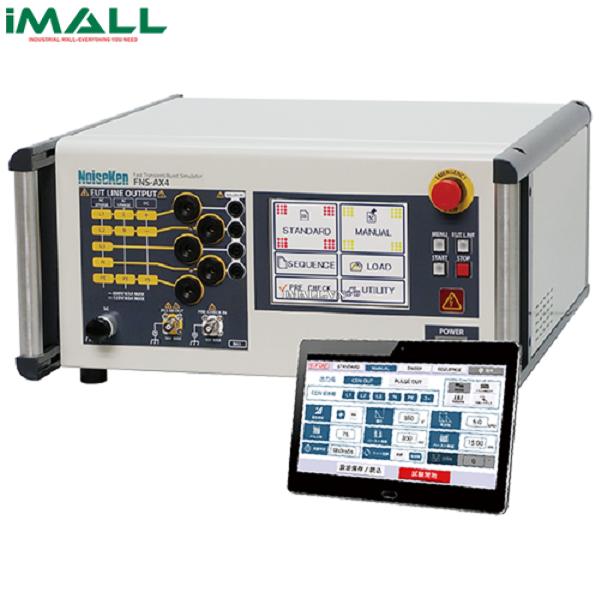

Bộ mô phỏng Burst tức thời NOISEKEN FNS-AX4-A20[/caption]
- A simulator to reproduce fast repetitive high frequency pulses which are generated when switching ON/OFF electric current on the inductive load. International Standard IEC 61000-4-4 defines immunity tests for power supply lines or I/O signal lines against fast transient repetitive bursts. Also adopted as a Japan Industrial Standard.
- IEC 61000-4-4 Ed.3 standard compliance.
- Pre-check function is installed. Inspection before testing is now easy.
- Normal mode test support. Taking account of field troubles is possible. (option)
- Utilize a tri-color pilot light to carry out safer test. (option)
- Utilize an outlet box that simplifies EUT connection. (option)
- Compared with conventional products, the size has become compact. (Approximately 67% by volume)
- Easy to understand Panel display reduces mistakes in connecting power cables.
- Software control with Android ? and Windows. (option)
- Next calibration date can be notified. (Android / Windows software only)
- Employ LCD screen with multi-language support and enhanced operability.
- Maximum output voltage of 5 kV and maximum pulse frequency of 2 MHz allow you to test above the standard test level.
- CDN capacity is increased to single phase type AC 240V 20A, single and three phase type to AC 600 V 63 A, supporting wider range of EUT.
- Large capacity CDN (100A or 150A) option available for Injection test on various EUT
- Using coupling clamps, EMS probe kits, you can test the signal lines and evaluate the noise immunity on the PCB. (option)
- Easy-to-understand help function. (Android / Windows software only)
