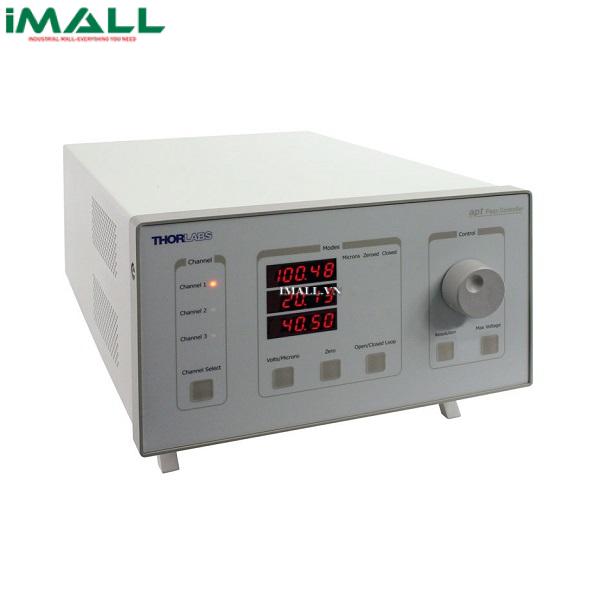

Bộ điều khiển Piezo THORLABS BPC303 (3 kênh, 150 V)

Technical Specifications

• Đầu ra áp điện (SMC Male)
• Điện áp (Điều khiển phần mềm): 75 V, 100 V hoặc 150 VDC
• Dòng điện: 1 A Continuous (Max)
• Độ ổn định: 100 ppm trong 24 giờ (Sau 30 phút thời gian khởi động)
• Độ nhiễu: <3 mV RMS
• Điện dung Piezo: 1 đến 10 µF (Điển hình)
• Băng thông: 10 kHz (Tải 1 µF, 1 Vp-p)
• Đầu vào bên ngoài (BNC)
• Loại đầu vào: Vi sai hoặc kết thúc đơn
• Điện áp đầu vào cho toàn dải (tức là 75 V, 100 V hoặc 150 V): 10 V ± 2%
• Đầu ra tối đa
• Dải 75 V: -10V đến 90 V DC
• Dải 100 V: -10V đến 115 V DC
• Dải 150 V: -10 V đến 159 V DC
• Phản hồi vị trí (PIEZO IN) (9-Pin D-Type Female)
• Loại đầu dò phản hồi (a): Máy đo độ căng hoặc Cảm biến điện dung
• Phương pháp thăm dò: Cầu AC (Kích thích 18 kHz)
• Độ phân giải điển hình: 5 nm (đối với Thiết bị truyền động 20 µm, ví dụ: PAZ005)
• Tự động cấu hình: Điện trở nhận dạng hoặc EEPROM ID giai đoạn trong Bộ truyền động
• User Input/Output (AUX IO) (15-Pin D-Type Female)
• 4 đầu vào kỹ thuật số: Mức TTL
• 4 đầu ra kỹ thuật số: Bộ thu mở
• Kích hoạt Đầu vào / Đầu ra: TTL
• Chức năng đầu vào kích hoạt: Đường dốc / dạng sóng điện áp được kích hoạt
• Chức năng đầu ra kích hoạt: Tạo kích hoạt trong khi đầu ra dốc điện áp
• User 5 V  (với mặt đất): 250 mA (Tối đa)
