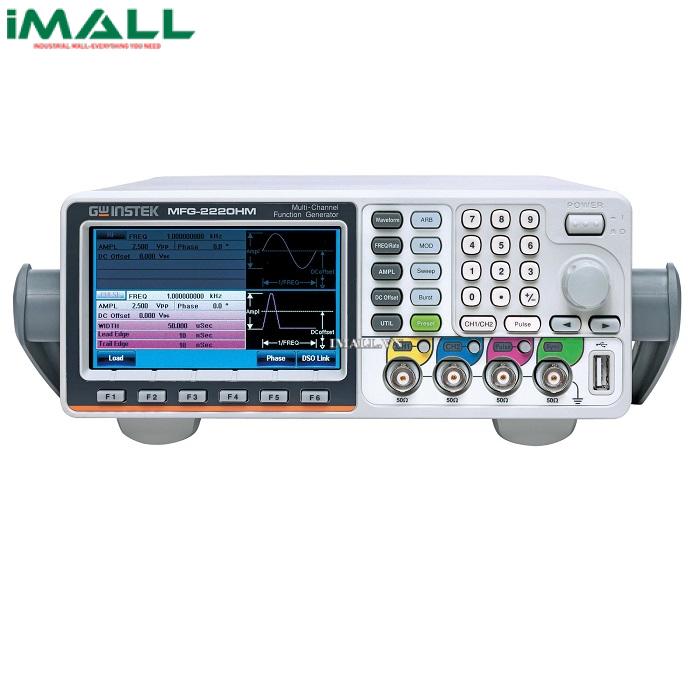

Máy phát xung GW INSTEK MFG-2220HM (200 MHz, 2 kênh)

Technical Specifications

• Dạng sóng: Sine, square, triangle, pulse, ramp, ARB
• Chức năng tùy ý:
  • Tốc độ lấy mẫu: 500MSa / s
  • Tốc độ lặp lại: 125 MHz
  • Độ dài sóng: 16k điểm
  • Độ phân giải biên độ: 14 bit
  • Jitter (Khoảng thời gian): 500ps
  • Thời gian tăng / giảm tối thiểu: 6ns
  • Bộ nhớ non-volatile: 64
• Đặc điểm tần số:
  • Sóng Sine: 200 MHz
  • Sóng Square: 60 MHz
  • Sóng Triangle: 5 MHz
  • Độ phân giải: 1uHz
  • Độ chính xác: ± 20 ppm
  • Tỷ lệ già hóa: ± 3 ppm mỗi năm
• Đặc tính biên độ đầu ra:
  • Dải đo:
    •  1 mVpp ~ 10 Vpp ≤20 MHz
    •  1 mVpp ~ 5 Vpp ≤70 MHz
    •  1 mVpp ~ 2Vpp ≤120 MHz
    •  1 mVpp ~ 1 Vpp ≤200 MHz
  • Độ chính xác: ± 1% giá trị cài đặt ± 1 mVpp
  • Độ phân giải: 0,1 mV hoặc 4 số
  • đơn vị: Vpp, Vrms, dBm
  • độ phẳng:
    • ± 0,1 dB 10 MHz
    • ± 0,2 dB 60 MHz
    • ± 1 dB 100 MHz
    • ± 1,5 dB ≤160 MHz
    • ± 3 dB ≤200 MHz
• bias:
  • Dải đo:
    • ± 5 Vpk ac + dc
    • ± 10Vpk ac + dc (mạch hở)
  • Độ chính xác: 1% giá trị cài đặt + 5 mV + biên độ 0,5% (tải 50Ω)
• Đặc điểm sóng Sine:
  • Biến dạng sóng hài:
  • DC60 dBc DC ～ 200KHz, Ampl ＞ 0,1 Vpp HP55 dBc 200KHz 1 MHz, Ampl ＞ 0,1 Vppftime45 dBc 1 MHz 10 MHz, Ampl 0,1 Vpp
  • HP 35 dBc 10 MHz 30 MHz, Ampl ＞ 0.1 Vpp, 3030c 30 MHz 200 MHz, Ampl ＞ 0.1 Vpp
  • Non-harmonic spurs:
  • Giá trị thường (0dBmt)
  • <10 MHz: ≤ -65dBc> 10 MHz: -65dBc + 6dB / octave
  • Nhiễu pha:
  • Giá trị thường(0dBm, bù 10KHz)
  • 10 MHz: 115 -115dBc / Hz
  • THD: <0,1% (10Hz-100KHz), Ampl ＞ 0,1 Vpp
• Đặc điểm sóng Square :
  • Thời gian tăng / giảm: 6ns đầu ra tối đa
  • Cực: <5%
  • Không đối xứng: 1% thời gian +5 ns
  • Chu kỳ nhiệm vụ có thể điều chỉnh: ≤50 MHz 0,01% ~ 99,99%,
  • Jitter (rms): 500pS
• Đặc điểm xung:
  • Thời gian tăng / giảm: ≥6ns
  • chu kỳ: 25ns đến 1000000s
  • Độ rộng xung: ≥10ns
  • Cực: <5%
  • Jitter (rms): ≤5 MHz: 2ppm + 500ps; > 5 MHz: 500ps
• Đặc điểm sóng Ramp:
  • Độ tuyến tính: output 0,1% sản lượng đỉnh
  • tính đối xứng: 0% ~ 100% (độ phân giải 0,1%)
• Điều chế AM:
  • Dạng sóng mang: Sine, square, triangle, pulse, ramp, ARB
  • Dạng sóng điều chế: Sine, square, triangle, up / down ramp
  • Tần số điều chế: 2 mHz ~ 50KHz (Int); DC ~ 50KHz (Gia hạn)
  • độ sâu: 0% ~ 120,0%
  • Nguồn tín hiệu: Bên trong / bên ngoài
• Điều chế FM:
  • Dạng sóng: Sine, square, triangle, ramp
  • Dạng sóng điều chế: Sine, square, triangle, up / down ramp
  • Tần số điều chế: 2 mHz ~ 50KHz (Int); DC ~ 50KHz (Ext)
  • Tần số bù: DC ~ 0,5 * Tần số tối đa
  • Nguồn tín hiệu: Bên trong / bên ngoài
• Điều chế PM:
  • Dạng sóng: Sine, square, triangle, ramp
  • Dạng sóng điều chế: Sine, square, triangle, up / down ramp
  • Tần số điều chế: 2 mHz ~ 50KHz (Int); DC ~ 50KHz (Ext)
  • Độ lệch pha: 0 ° ~ 360 °
  • Nguồn tín hiệu: Bên trong / bên ngoài
• Điều chế PWM:
  • Dạng sóng: Sóng xung
  • Dạng sóng điều chế: Sine, square, triangle, up / down ramp
  • Tần số điều chế: 2 mHz ~ 50KHz (Int); DC ~ 50KHz (Ext)
  • Chiều rộng và chiều sâu: 0% ~ 100.0%
  • Nguồn tín hiệu: Bên trong / bên ngoài
• Điều chế SUM:
  • Dạng sóng mang: Sine, square, triangle, pulse, ramp, noise
  • Dạng sóng điều chế: Sine, square, triangle, up / down ramp
  • Tần số điều chế: 2 mHz ~ 50KHz (Int); DC ~ 50KHz (Ext)
  • Chiều rộng và chiều sâu: 0% ~ 100.0%
  • Nguồn tín hiệu: Bên trong / bên ngoài
• SWEEP:
  • Dạng sóng: Sine, square, triangle, ramp
  • Các loại: Tuyến tính hoặc logarit
  • Tần số Start / stop: 1uHz ~ tần số tối đa
  • Thời gian quét: 1 ms ~ 500 giây
  • Hướng quét: Lên hoặc xuống
  • Nguồn tín hiệu: Nội bộ / Bên ngoài / Thủ công
• BURST:
  • Dạng sóng: Sine, square, triangle, ramp, ARB
  • tần số: 1uHz ~ 100 MHz
  • Đếm xung: 1 ~ 1000000 vòng lặp hoặc vô hạn, kiểm soát
  • Giai đoạn Start / stop: 0 ° ~ + 360.0 °
  • Chu kỳ trong: 1 ms ~ 500 s
  • Nguồn Gated: trigger ngoài
  • Nguồn Trigger: Word, outside, inside
  • Độ trễ kích hoạt (Chu kỳ N, Vô hạn): 0 ns ~ 100s
• FSK:
  • Dạng sóng: Sine, square, triangle, pulse, ramp
  • Dạng sóng điều chế: chu kỳ nhiệm vụ sóng square 50%
  • Tần số trong: 2 mHz đến 1 MHz
  • Dải FM: 1uHz ~ tần số tối đa
  • Nguồn tín hiệu: Bên trong / bên ngoài
• ASK:
  • Dạng sóng: Sine, square, triangle, pulse, ramp
  • Dạng sóng điều chế: 50% chu kỳ nhiệm vụ sóng square
  • Tần số trong: 2 mHz ~ 1 MHz
  • Biên độ dao động: 1mVpp ~ 10Vpp
  • Nguồn tín hiệu: trong / ngoài
• PSK:
  • Dạng sóng: Sine, square, triangle, pulse, ramp
  • Dạng sóng điều chế: chu kỳ nhiệm vụ sóng vuông 50%
  • Tần số bên trong: 2 mHz đến 1 MHz
  • Dải pha: 0 ° ~ 360 °
  • Nguồn tín hiệu: trong / ngoài
  • Bộ đếm tần số:
  • Dải: 5Hz ~ 150 MHz
  • Độ phân giải: 8 bit / s
  • Độ nhạy: 35mVrms-30Vrms (5Hz ~ 150 MHz)
• Đầu ra tham chiếu:
  • Điện áp đầu ra: sóng square 3,3 Vp-p
  • Trở kháng đầu ra: 50Ω, khớp nối AC
  • Tần số đầu ra: 26,8436 MHz
• Đầu vào tham khảo:
  • Điện áp đầu vào: 0,5Vp-p ~ 5Vp-p
  • điện trở đầu vào: 1kΩ, không cân bằng, ghép AC
  • Tần số đầu vào: 26,8436 MHz ± 10Hz
  • Dạng sóng: Sóng hình sin hoặc vuông (thuế 50% 5%)
• Đầu vào điều chế ngoài:
  • Các loại: AM, FM, PM, PWM, SUM
  • dải điện áp: ± 5V toàn thang đo
  • điện trở đầu vào: 10kΩ
  • tần số: DC-50kHz
• Đầu vào trigger bên ngoài:
  • Các loại: FSK, Burst, Scan
  • Mức đầu vào: Tương thích với TTL
  • Slope: Tăng hoặc giảm (tùy chọn)
  • Độ rộng xung:> 100ns
  • Tần số đầu vào: DC-1MHz
• Đầu ra Trigger:
  • Các loại: Burst, scan
  • Cấp đầu vào: Tương thích với TTL
  • Slope: Tăng hoặc giảm (tùy chọn)
  • Độ rộng xung:> 100ns
  • Máy phát xung: Y
  • Save / recall: 10 bộ bộ nhớ cài đặt
  • giao diện: USB Devies, LAN, USB HOST
  • hiển thị: 4.3 màn hình LCD
• Thông số kỹ thuật chung:
  • Nguồn: AC100 240V, 50 60Hz
  • Công suất tiêu thụ: 35W
  • Môi trường hoạt động: Nhiệt độ tuân thủ: 18 ~ 28 C
  • Nhiệt độ hoạt động: 0 ~ 40 C
  • Độ ẩm tương đối: ≤ 80%, 0 ~ 40 ° C; 70%, 35 ~ 40 ° C
  • Cấp cài đặt: CAT
  • Chiều cao làm việc: 2000 mét
  • nhiệt độ bảo quản: -10 ~ 70 C, độ ẩm: ≤ 70%
