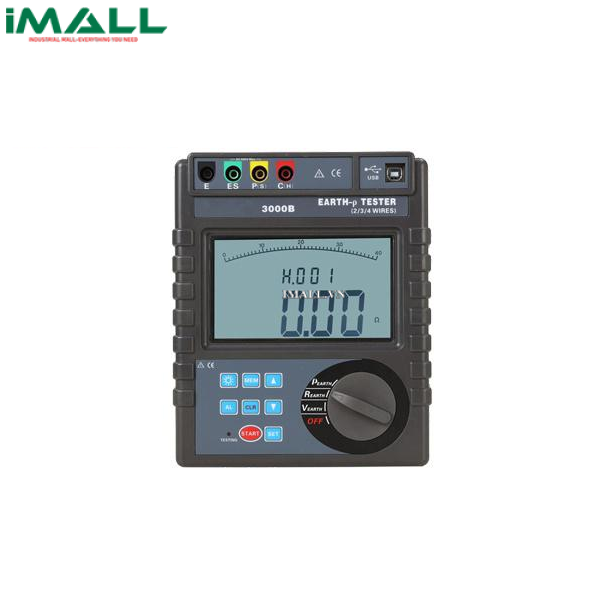

Máy đo điện trở đất kỹ thuật số HV HIPOT GDCR3000B (0.00Ω~30.00kΩ; 0.00Ωm~9000kΩm)

Technical Specifications

• Chức năng: Đo điện trở đất 2 cực/3 cực/4 cực, điện trở suất đất, điện áp đất, đo điện áp AC.
• Nguồn: DC 9V (Pin khô Zn-Mn R14S 1.5V x 6, thời gian chờ liên tục 300 giờ)
• Dải đo:
  •  Điện trở đất: 0.00Ω ~ 30.00kΩ
  •  Điện trở suất đất: 0.00Ωm ~ 9000kΩm
• Kiểu đo: Đo điện trở đất 4 cực, 3 cực, 2 cực.
• Phương pháp đo:
  •  Điện trở đất: Phương pháp thay đổi cực dòng định mức.
  •  Điện trở suất đất: Phương pháp 4 cực.
  •  Điện áp đất: Cổng chỉnh lưu trung bình (P(S)-ES)
• Tần số kiểm tra: 128Hz/111Hz/105Hz/94Hz(AFC)
• Đo dòng ngắn mạch: tối đa AC 20mA
• Đo điện áp mạch mở: tối đa AC 40V
• Kiểm tra dạng sóng điện áp: hình sin
• Dải khoảng cách điện cực: Có thể đặt 1m-100m
• Cấp chuyển đổi:
  •  Điện trở đất: 0.00Ω-30.00kΩ Tự động chuyển đổi.
  •  Điện trở suất đất: 0.00Ωm-9000kΩm Tự động chuyển đổi.
• Đèn nền: Đèn nền màn hình xanh
• Chế độ hiển thị: 4 màn hình LCD kỹ thuật số, đèn nền màn hình xanh
• Đèn báo: Đèn báo LED nhấp nháy trong khi kiểm tra, màn hình đếm ngược LCD
• Kích thước LCD: 128mm * 75mm
• Màn hình LCD: 124mm * 67mm
• Kích thước: 215mm * 190mm * 95mm
• Cáp đo tiêu chuẩn: tổng 4 cáp : 1 * Đỏ 20m, 1 * Đen 20m, 1 * Vàng 10m, 1 * Xanh 10m
• Cáp đo đơn: 2 cáp: 1 * Đỏ 1.6m, 1 * Đen 1.6m
• Điện cực nối đất phụ: 4 điện cực: 10mm × 150mm
• Thời gian đo:
  •  Điện áp đất: khoảng 3 lần/giây
  •  Điện trở đất, điện trở suất đất: khoảng 5 giây/lần
• Số lần đo: Hơn 5000 lần (kiểm tra ngắn mạch, kiểm tra 1 lần, dừng 20 giây sau đó để kiểm tra)
• Mạch điện áp: đo dưới AC 600V
• RS232: Giao diện RS232, dữ liệu có thể tải lên PC để lưu và in.
• Cáp kết nối: RS232, 1.5m * 1
• Lưu trữ dữ liệu: 300 nhóm, chỉ báo lưu trữ "MEM", biểu tượng "FULL" biểu thị bộ nhớ đã đầy
• Giữ dữ liệu: Chức năng giữ dữ liệu: Hiển thị biểu tượng biểu tượng "HOLD"
• Đọc dữ liệu: Chức năng đọc dữ liệu: Hiển thị biểu tượng "READ"
• Hiển thị tràn: Vượt quá chức năng tràn dải đo: Hiển thị biểu tượng "OL"
• Kiểm tra nhiễu: Tự động xác định tín hiệu nhiễu, khi điện áp nhiễu vượt quá 5V, báo động "NOISE"
• Kiểm tra mặt đất phụ: 0.00KΩ-30kΩ(100R+rC<50kΩ, 100R+rP<50kΩ)
• Chức năng báo động: có báo động khi đo giá trị vượt quá giá trị cài đặt báo động
• Điện áp pin: Khi điện áp pin giảm xuống còn khoảng 7.5V, biểu tượng điện áp pin yếu sẽ xuất hiện, nhắc nhở sạc
• Tiêu thụ năng lượng:
  •  Chế độ chờ: khoảng 20mA (Tắt đèn nền)
  •  Đèn nền: khoảng 45mA (Tắt đèn nền 25mA)
  •  Đo: khoảng 100mA (Tắt đèn nền)
• Trọng lượng:
  •  Tổng trọng lượng và túi: 4.5kg
  •   Máy chính: 1443kg (bao gồm pin)
  •  Cáp đo: 1560g
  •  Thanh nối đất phụ: 935g (x 4)
• Nhiệt độ và độ ẩm hoạt động: 10℃-40℃, dưới 80% rh
• Nhiệt độ và độ ẩm bảo quản: -20℃-60℃, dưới 70% rh
• Bảo vệ quá tải: Đo điện trở đất: giữa mỗi giao diện của C(H)-E, P(S)-ES, AC 280V/3 giây
• Điện trở cách điện: Trên 20MΩ (giữa mạch và vỏ là 500V)
• Điện áp chịu đựng: AC 3700V/rms (Giữa mạch và vỏ)
• Tính năng điện từ: IEC61326 (EMC)
• Loại bảo vệ:
  •  IEC61010-1 (CAT 300V, CAT IV 150V, độ ô nhiễm 2);
  •  IEC61010-031; IEC61557-1 (Điện trở đất);
  •  IEC61557-5 (Điện trở suất đất); JJG 366-2004
