Technical Specifications

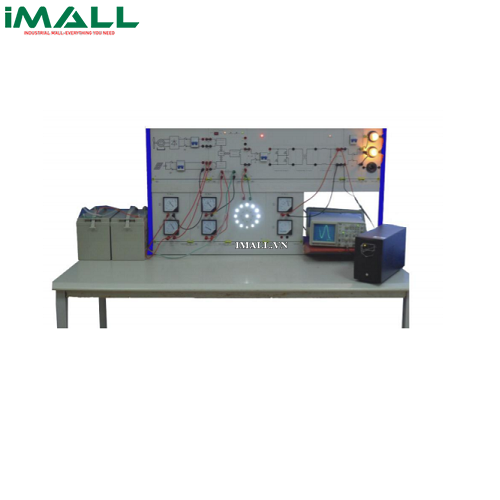

• BỘ THỰC HÀNH QUANG NĂNG
• Thông Số Kỹ Thuật Quang Năng
• Thông số bảng quang điện - 120W / 18V x 2 tấm
• Thiết kế bảng điều khiển theo với tiêu chuẩn IEC-61215, 2005, chất lượng cao và giá thành thấp.
• Mặt trước: Kính cường lực 3.2mm truyền tải cao (trên 92%). Mặt sau: TPT,
• Bọc: EVA.
• Kích thước bảng điều khiển có thể được thiết kế theo yêu cầu của khách hàng.
• Giảm dưới 10% công suất đầu ra trong vòng 10 năm.
• Tất cả các bảng được kiểm tra bề mặt và kiểm tra kỹ thuật điện tử.
• Công suất tối đa (Pm): 120W
• Thông Số Kỹ Thuật Pin
• Điện áp danh định: 12V
• Công suất danh định (tốc độ 10 giờ): 100Ah
• Công suất (25°C):
• 1 giờ- 68Ah
• 5 Giờ - 91 Ah
• 10 Giờ - 100 Ah
• 20 Giờ - 108 Ah
• Điện trở trong (25°C): Sau khi sạc đầy: 3,6mΩ
• Nội dung thực hành:
• Nghiên cứu về khí động học
• Lý thuyết về mắt điện
• Nghiên cứu công nghệ kết nối điện lưới
• Lý thuyết về máy phát điện
• Đào tạo PLC và điện tử hiện đại.
• Lý thuyết về tích lũy và công nghệ bảo trì
• Công nghệ điện tử công suất
• Công nghệ chuyển đổi tần số
• Công nghệ Double-ted fed
• Kỹ thuật điện và bảo vệ rơle
• Điện cơ banausic
• Vật liệu mới tiết kiệm năng lượng
• BỘ THỰC HÀNH NĂNG LƯỢNG GIÓ:
• Thông Số Kỹ Thuật YW 600
• Model: GOTT-600
• Loại tuabin: Trục ngang
• Loại máy phát điện: nam châm vĩnh cửu
• Số cánh quạt: 3
• Chất liệu của cánh quạt: Hợp kim nhôm
• Work type: SI
• Đường kính cánh quạt: 2,4m
• Hệ số công suất cánh quạt: 0,30
• Diện tích cánh quạt: 4,52m2
• Hệ thống phanh: Cơ khí & điện tử
• Độ dảo hướng tâm:  ≤0.04
• Công suất định mức: 600W
• Điện áp định mức: DC 24V
• Tốc độ gió khởi động: 2,5 m / s
• Tốc độ gió phanh: 13 m/s
• Tốc độ gió an toàn: 35 m/s
• Tốc độ lên tới: 600 vòng/phút
• Cấp cách điện: B
• Cấp bảo vệ: IP64
• Độ ồn: ≤55dB
• Nhiệt độ môi trường: -20oC ~ 55oC
• Tuổi thọ: 10 năm
• Trọng lượng tịnh: 34,5kg
• Đóng gói: Thùng carton xốp
• Đóng gói: Kích thước 1240 x 470 x 290mm
• MODULE:
• Tấm pin năng lượng mặt trời - Code 444-101
• Pin - Code 444-102
• Máy phát điện gió - Code 444-103
• Tải - Code 444-104
• Bộ ngắt mạch - Code 444-105
• Mô phỏng Led - Code 444-106
• Bộ chỉnh lưu - Code 444-107
• Đồng hồ đo nguồn AC - Code 444-108
• Đồng hồ đo nguồn DC - Code 444-109
• Bộ ngắt mạch gió và mặt trời - Code 444-110
• Bộ điều khiển sạc năng lượng mặt trời và gió - Code 444-111
• Bộ biến tần - Code 444-112
• Nối chữ U - Code 159-019
• Dây nối an toàn - Code 237-001
• Khung đứng - Code 297-000
• Cấp cao: Tiêu chuẩn Din A4 có hai kệ
• Nguyên liệu: nhôm
• Khung bên: hình chữ T
• Kích thước: 3 tầng, chiều dài 1450mm
• Hướng dẫn thực hành - Code 444-113
• Nội Dung Thực Hành:
• Tìm hiểu nguyên lý làm việc và cấu trúc cơ bản của máy phát điện gió
• Hoạt động của máy phát điện năng lượng gió
• Tìm hiểu nguyên lý làm việc và cấu trúc cơ bản của pin mặt trời
• Hoạt động của pin mặt trời
• Thiết kế một ứng dụng thực tế với pin mặt trời
• Nguyên lý làm việc của bộ điều khiển
• Tìm hiểu chế độ hoạt động của bộ điều khiển
• Điều khiển sạc và xả vào pin bằng bộ điều khiển
• Điều khiển đầu vào và đầu ra của pin khi nguồn đầu vào và tải đầu ra thay đổi
• HƯỚNG DẪN SỬ DỤNG:
• Tất cả các hướng dẫn được viết bằng tiếng Anh
• Trả lời mẫu
• Hướng dẫn giảng dạy
