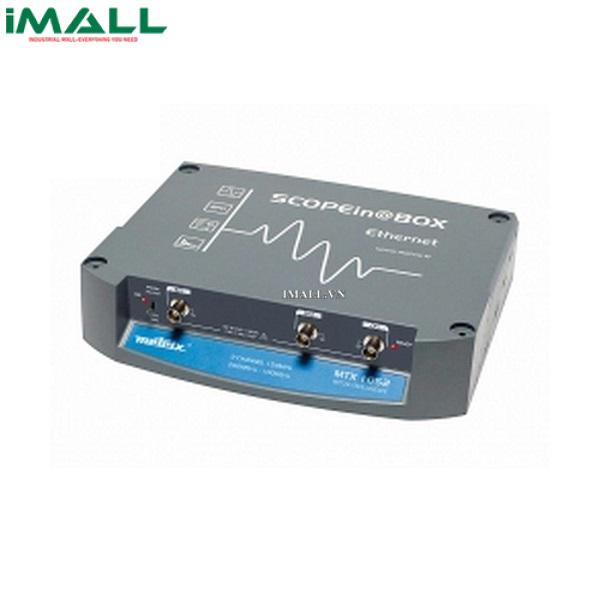

Máy phân tích dao động Metrix MTX 1052C (MTX1052CW-PC, wifi, 200Mhz, 2CH, 100Msa/s)

Technical Specifications

• Màn hình: PC / 8 x 10 div
• CHẾ ĐỘ HIỆN SÓNG
• Chệch hướng dọc
  • Dải thông: 200 MHz
  • Số kênh: 2 kênh, cấp 1
  • Độ nhạy dọc: 2.5 mV – 100 V/div
• Chệch hướng ngang
  • Tốc độ quét : 35 đường kính từ 1 ns tới 200 s/div
• Kích hoạt
  • Chế độ: Tự động, kích hoạt, ROLL 1 xung , tự động mức 50 %
  • Nguồn: CH1, CH2, EXT, mains
  • Kiểu: gờ, rộng xung hoặc hoãn (40 ns-10.5 s), đếm (2 - 16,384 sự kiện), TV (525 = NTSC, 625 = PAL/SECAM), điều chỉnh tiền kích hoạt 0 tới 100 %, Hold-off (40 ns-10.5 s)
• Bộ nhớ kỹ thuật số
  • Định mức lấy mẫu max: lặp = 100 GS/s ; 1 xung = 100 MS/s / kênh
  • Độ phân giải dọc: 10 bits (9 bits sử dụng)
  • Bộ nhớ: Sâu = 50,000 điểm – tùy thuộc cấu hình PC
• SPO (Hiện sóng duy trì thông minh)
  • Độ kéo dài: 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s và vô vàn
  • Thực hiện : định mức thu được: 50 kdạng sóng/s/kênh, Số lấy mẫu yêu cầu: 19 MS/s/kênh
• Quá trình đo
  • Phân tích FFT  & Chức năng MATH:  FFT, +, -, x, / - điều chỉnh chức năng " đo"
  • Con trỏ hướng dẫn: dv, dt, 1/dt, pha – các con trỏ kết nối theo vết hoặc tự do
  • Đo tự động: 2 hoặc 19 dải đo được chọn giữa 19 + pha tự động – tại bất kỳ điểm cong nào
• GHI dữ liệu
  • Thời lượng / Lấy mẫu: Thời lượng: 2 s tới 31 ngày / Lấy mẫu: 40 μs tới 53.57 s
• PHÂN TÍCH ĐỘ MÉO
  • Dải phân tích: 40 Hz - 1 kHz + 31 lệnh trên 1 tới 4 kênh
  • Quá trình: giá trị RMS, THD và lệnh được chọn (%F, pha, tần số, VRMS)
• THÔNG SỐ CHUNG
  • Bộ nhớ và in: "không giới hạn" tùy vào cấu hình PC  / qua "Windows"
  • Giao tiếp: USB, 10 Mb Ethernet*, WiFi*
  • Nguồn: 100 - 240 Vac / 47-63 Hz
  • An toàn điện: IEC 61010-1 / CAT II 300 V – EMC theo EN 61326-1
