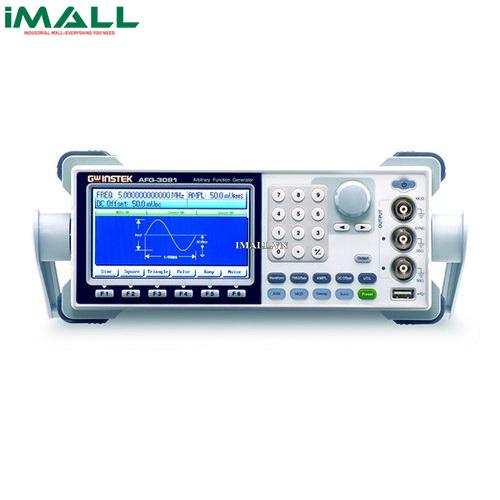

Máy phát xung tùy ý GW INSTEK AFG-3081 (80MHz, 200 MSa/s, 1CH)

Technical Specifications

• Sóng đầu ra : Since, vuông, Răng cưa, xung Pulse, nhiễu,DC, Sin(x)/x, hàm mũ ( tăng/ giảm), răng cưa ( âm)
• Xung tùy ý :
  • Lấy mẫu : 200Msa/s
  • Độ dài sóng : 4M
  • Độ phân giải biên độ : 16 bit
• Tần số :
  • Sóng Sin, vuông : 80MHz
  • Tam giác, răng cưa : 1Mhz
  • Độ phân giải : 1uHz
  • Độ ổn định : +-1ppm
• Đầu ra
  • Biên độ : 10mVpp ~ 10Vpp (50Ω), ± 1%
  • Offset : ±5 Vpk ac +dc (50Ω),  1%
  • Trở kháng đầu ra: 50Ω
  • Độ méo hài:
    • –60 dBc   DC～1 MHz, Ampl＜3 Vpp
    • –55 dBc   DC～1 MHz, Ampl＞3 Vpp
    • –45 dBc   1MHz～5 MHz, Ampl＞3 Vpp
    • –30 dBc   5MHz～80 MHz, Ampl＞3 Vpp
  • Xung vuông :
    • Rise/Fall time : < 8ns
    • Duty cycle : 20.0% to 80.0% ≦ 25 MHz
    • 40.0% to 60.0%  25～50MHz
    • 50.0%(Fixed)     50～80MHz
  • Răng cưa :
    • Độ tuyến tính : <0.1%
    • Đối xứng điều chỉnh : 0 - 100%
  • Dạng xung- Pulse:
    • Chu kỳ: 20ns~2000s
    • Độ rộng xung: 8ns～ 1999.9s, độ phân giải 1nS
    • Độ quá biên độ: <5%
• Sóng AM
  • Sóng mang: sin, vuông, tam giác, răng cưa, dạng xung, xung tùy ý
  • Sóng điều chế: sin, vuông, tam giác, sườn lên, sườn xuống
  • Tỷ lệ điều chế: 2 mHz - 20 kHz
  • Độ sâu điều chế: 0% - 120.0%
  • Chế độ: INT, EXT
• Sóng FM
  • Sóng mang: sin, vuông, tam giác, răng cưa
  • Sóng điều chế: sin, vuông, tam giác, sườn lên, sườn xuống
  • Tỷ lệ điều chế: 2 mHz - 20 kHz
  • Chế độ: INT, EXT
• Điều chế độ rộng xung PWM
  • Sóng mang:  vuông
  • Sóng điều chế: sin, vuông, tam giác, sườn lên, sườn xuống
  • Tỷ lệ điều chế: 2 mHz - 20 kHz
  • Độ lệch: 0% - 100.0%
  • Chế độ: INT, EXT
• SWEEP
  • Dạng sóng: Sin, vuông, tam giác, xung tùy ý
  • Kiểu: Tuyến tính hoặc logarit
  • Thời gian: 1 ms to 500 s
  • Chế độ: INT, EXT
• FSK:
  • Sóng mang: sin, vuông, tam giác, răng cưa, xung
  • Sóng điều chế: 50% chu kỳ làm việc
  • Tỷ lệ điều chế: 2mHz - 100kHz
  • Chế độ: INT, EXT
• Kích đầu vào bên ngoài: FSK, Burst, Sweep
  • Cấp đầu vào: TTL
  • Độ dốc: tăng hoặc giảm
  • Độ rộng xung: >100ns
  • Điện trở đầu vào: 10kΩ
• Bộ điều chế ngoài: AM, FM, Sweep, PMW
  • Dải điện áp: ±5V
  • Điện trở đầu vào: 10kΩ
  • Tần số: DC - 20kHz
• Đầu ra Trigger: Burst, Sweep
  • Cấp đầu vào: TTL
  • Dộ rộng xung: >450ns
  • Tỷ lệ tối đa: 1MHz
• Burst
  • Sóng mang: sin, vuông, tam giác, răng cưa
  • Tần số: 1uHz~80MHz
  • Đếm burst: 1 đến 1.000.000
  • Chu kỳ nội bộ: 1ms tới 500s
  • Chế độ: Trigger ngoài
• Độ trễ
  • Sweep: < 10 us
  • Burst: < 100 ns
• Jitler- độ biến động:
  • Sweep: 2.5 us
  • Burst: 1 ns
  • Lưu trữ : 10 ngăn nhớ
  • Giao tiếp : USB, GPIB, RS232
• HIện thị : LCD 4.3  inch TFT
• Điều kiện làm việc: 0 ~ 40°C  , độ ẩm  ≤ 80%,
• Nguồn : AC100-240V, 50,60Hz
