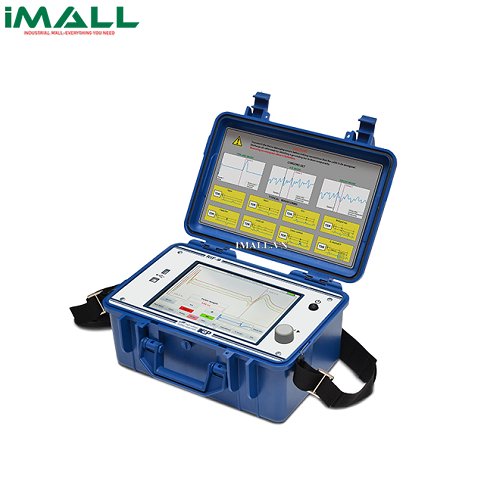

Máy đo vị trí lỗi cáp KEP RIF-9 (100km)

Technical Specifications

• Xác định khoảng cách tới một lỗi cáp hoặc đứt dây cáp đối xứng và bất đối xứng sử dụng một phương pháp (phản xạ miền thời gian);
• Đo chiều dài cáp hoặc khoảng cách tới một lỗi hoặc điểm ngắn mạch;
• Lưu trữ và xử lý kết quả đo;
• Dải đo khoảng cách (at V/2=100 m/us),km: 0.1; 0.2; 0.5; 1;2; 4; 8; 16; 32; 64; 100
• Khoảng cách đo nhỏ nhất, m: 3
• Độ phân dải, m:
  • at V/2 = 100 m/us: 0.5
  • at V/2 = 80 m/us: 0.4
• Độ bất ổn, % của giải: 0.2
• Tổng trở vào, Ohm: 10 − 500
• Biên độ xung, V: 45
• Độ rộng xung, ns: 10 − 20000
• Dải cường độ, dB: from -33 tо 104
• Vận tốc truyền(V/2), m/us: 50 − 150
• Độ phân dải vận tốc truyền (V/2) , m/us: 0.1
• Điện áp vào lớn nhất, V: 50
• Phương pháp đo
  • TDR: yes
  • ICE: yes
  • Decay: yes
  • ARC: yes
• Bộ nhớ
  • Dữ liệu phản xạ: 1200
  • Dữ liệu tốc độ truyền cáp: 1000
• Kết nối PC: USB, USB Flash, RS-485
• Firmware update via USB Flash: yes
• Hiển thị: color TFT resistive touch-screen 800 × 600
• Công suất:
  • Nguồn (trong): 12 AGM
  • Công suất tiêu thụ, A: 1
  • Nguồn (ngoài) V: 12 − 24
  • Dung lượng pin, mA•h: 9000
  • Dòng sạc, mА: 1000
