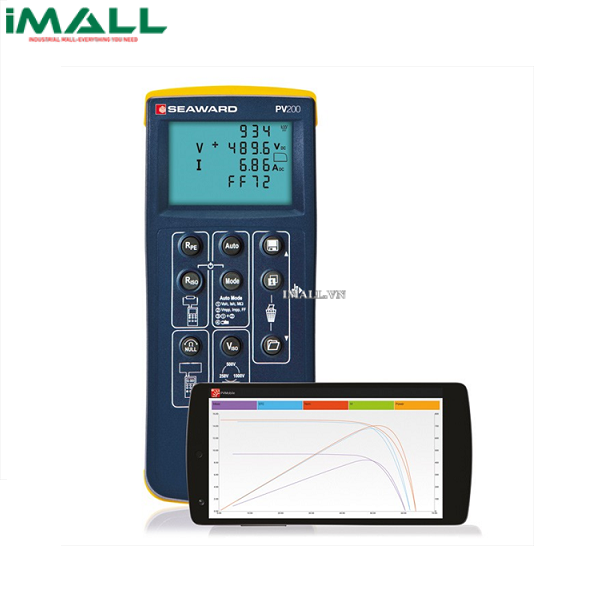

Máy kiểm tra năng lượng mặt trời với đặc tuyến I-V Seaward PV-200 Complete Kit

Technical Specifications

• Đo điện áp mạch mở (Thiết bị đầu cuối PV)
  • Phạm vi hiển thị: 0,0VDC - 1000VDC
  • Phạm vi đo: 5.0VDC - 1000VDC
  • Độ phân giải: tối đa 0,1VDC
  • Độ chính xác: ± (0,5% + 2 chữ số)
  • Bộ điều chỉnh: Phân cực điện áp DC đúng hoặc đảo ngược
• Đo dòng điện ngắn mạch (Thiết bị đầu cuối PV)
  • Phạm vi hiển thị: 0,00ADC - 15,00ADC
  • Phạm vi đo: 0,50ADC - 15,00ADC
  • Công suất tối đa: 10kW
  • Độ phân giải: tối đa 0,01ADC
  • Độ chính xác: ± (1% + 2 chữ số)
• Đo điện trở liên tục của đất (Thiết bị đầu cuối 4mm)
  • Kiểm tra mạch mở điện áp:> 4VDC
  • Kiểm tra dòng điện thành 2:> 200mA
  • Phạm vi hiển thị: 0,00Ω - 199Ω
  • Phạm vi đo (EN 61557-4): 0,05Ω - 199Ω
  • Độ phân giải: tối đa 0,01Ω
  • Độ chính xác: ± (2% + 5 chữ số)
  • Kiểm tra dẫn số 0: Không tối đa 10, bằng nút zero
  • Cảnh báo có thể nhìn thấy: ≥30V AC hoặc DC ở đầu vào
  • Bảo vệ mạch điện: Thử nghiệm bị ức chế nếu ≥30V AC hoặc DC ở đầu vào
  • Lặp lại các thử nghiệm theo tiêu chuẩn IEC61557-4: Khoảng 4000 thử nghiệm 1 giây
• Điện trở cách điện (Trình tự kiểm tra tự động, Thiết bị đầu cuối PV và Thiết bị đầu cuối 4mm đỏ)
  • Kiểm tra mạch mở điện áp: 250V, 500V, 1000V (theo tiêu chuẩn IEC61557-2)
  • Kiểm tra xác định điện áp: -0% + 20% (mạch hở)
  • Kiểm tra điện áp @ 1mA:> 1mA thành UN x (1000Ω / V)
  • Kiểm tra ngắn mạch hiện tại: <2mA
  • Phạm vi hiển thị: 0,05MΩ - 200MΩ
  • Phạm vi đo (EN 61557-2): 0,05MΩ - 200MΩ
  • Độ phân giải: tối đa 0,01MΩ
  • Độ chính xác:
    • 0,05MΩ - 100MΩ ± (5% + 5 chữ số)
    • 101MΩ - 200MΩ ± (10% + 5 chữ số)
  • Cảnh báo có thể nhìn thấy: ≥ 30V AC hoặc DC ở đầu vào
  • Bảo vệ mạch điện: Thử nghiệm bị ức chế nếu ≥ 30V AC hoặc DC ở đầu vào
  • Lặp lại các thử nghiệm theo tiêu chuẩn IEC61557-4: Khoảng 4000 thử nghiệm 1 giây
• Điện trở cách điện (Điểm tới điểm, Thiết bị đầu cuối 4mm)
  • Kiểm tra mạch mở điện áp: 250V, 500V, 1000V (theo tiêu chuẩn IEC61557-2)
  • Kiểm tra xác định điện áp: -0% + 20% (mạch hở)
  • Kiểm tra điện áp @ 1mA:> 1mA thành UN x (1000Ω / V)
  • Kiểm tra ngắn mạch hiện tại: <2mA
  • Phạm vi hiển thị: 0,05MΩ - 300MΩ
  • Phạm vi đo (EN 61557-2): 0,05MΩ - 300MΩ
  • Độ phân giải: tối đa 0,01MΩ
  • Độ chính xác: ± (5% + 5 chữ số)
  • Cảnh báo có thể nhìn thấy: ≥30V AC hoặc DC ở đầu vào
  • Bảo vệ mạch điện: Thử nghiệm bị ức chế nếu ≥ 30V AC hoặc DC ở đầu vào
  • Lặp lại các thử nghiệm theo tiêu chuẩn IEC61557-4: Khoảng 4000 thử nghiệm 1 giây
• Đo điện áp Rpe (Thiết bị đầu cuối 4mm)
  • Phạm vi hiển thị: 30V - 440VAC / DC
  • Phạm vi đo điện áp: 30V - 440VDC
  • 30V - 440VAC 50-60Hz
  • Độ phân giải: 1V
  • Độ chính xác: ± (5% + 2 chữ số)
• Hoạt động hiện tại (thông qua kẹp hiện tại AC / DC)
  • Phạm vi hiển thị: 0.1A - 40.0A
  • Phạm vi đo hiện tại: 0.1A - 40.0A DC
  • 0,1A - 40,0A AC 50-60Hz
  • Độ phân giải: 0.1A
  • Độ chính xác: ± (5% + 2 chữ số)
• Nguồn hoạt động DC (thông qua Thiết bị đầu cuối kẹp và PV hiện tại của AC / DC)
  • Phạm vi hiển thị: 0,00kW - 40kW
  • Phạm vi đo: 0,50kW - 40kW
  • Độ phân giải: 0,01kW
  • Độ chính xác: ± (5% + 5 chữ số)
• Thông số chung:
  • Kích thước và trọng lượng nhạc cụ
  • Màn hình: LCD tùy chỉnh với đèn nền
  • Nguồn điện: 6 x 1,5V tế bào AA
  • Tuổi thọ pin:> 1000 chuỗi thử nghiệm
  • Tự động tắt nguồn Người dùng có thể lập trình
  • Bộ nhớ trong lên đến 999 bộ dữ liệu thử nghiệm hoàn chỉnh
• Kết nối
  • Tải xuống USB vào PC (định dạng CSV)
  • Mạng không dây Solar Solar TM TM để khảo sát 200R (phạm vi ~ 30m / 100ft)
  • Chuyển dữ liệu NFC sang Ứng dụng Android PVMobile
  • Thiết bị iOS không được hỗ trợ
  • Tương thích ứng dụng
  • Tương thích với phiên bản Android 4.2 Jelly Bean
  • Thiết bị iOS không được hỗ trợ
  • Tương thích phần mềm
  • Tương thích với phần mềm SolarCert (chỉ bằng tiếng Anh)
