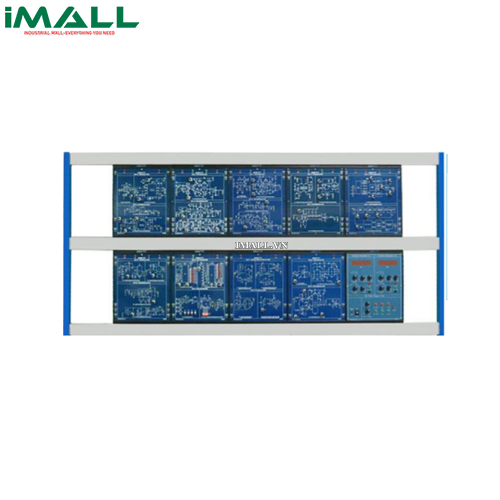

Technical Specifications

• THIẾT KẾ MẠCH DAO ĐỘNG RF & MẠCH LỌC BẬC 2 - CODE 100-101
• Thiết kế mạch dao động RF
• Thực hành 1: Mạch dao động Colpitts (Tần số dao động: 1 MHz ~ 10 MHz)
• Thực hành 2: Mạch dao động Hartley (Tần số dao động: 500 kHz ~ 2 MHz)
• Thiết kế mạch lọc bậc 2
• Thực hành 1: Mạch LPF bậc 2 (Tần số thấp -3 dB Tần số: 1 kHz ~ 10 kHz)
• Thực hành 2: Mạch HPF bậc 2 (Tần số cao -3 dB: 800 Hz ~ 8 kHz)
• Thực hành 3: Mạch BPF bậc 2 (Tần số trung tâm: 6 kHz; Băng thông: 10kHz)
• THIẾT KẾ MẠCH ĐIỀU CHẾ & GIẢI ĐIỀU CHẾ BIÊN ĐỘ- CODE 100-102
• Thiết kế mạch điều chế biên độ AM
• Thực hành 1: Mạch điều chế biên độ (Tín hiệu sóng mang: 500 kHz ~ 3 MHz; Tần số tín hiệu âm thanh: 1 kHz ~ 3 kHz)
• Thiết kế mạch giải điều chế biên độ
• Thực hành 1: Mạch tách sóng điốt AM (Tín hiệu sóng mang: 200 kHz ~ 300 kHz; Tần số tín hiệu âm thanh: 1 kHz ~ 3 kHz)
• Thực hành 2: Mạch tách sóng nhân AM (Tín hiệu sóng mang: 500 kHz ~ 3 MHz; Tần số tín hiệu âm thanh: 1 kHz ~ 3 kHz; Chỉ số điều chế: 50%)
• THIẾT KẾ MẠCH ĐIỀU CHẾ & GIẢI ĐIỀU CHẾ TẦN SỐ - CODE 100-103
• Thiết kế mạch điều chế tần số
• Thực hành 1: Đo thông số kỹ thuật MC1648 VCO (Tần số dao động: 2 MHz ~ 3 MHz)
• Thực hành 2: Mạch FM MC1648 (Tín hiệu sóng mang: 2,8 MHz; Tần số tín hiệu âm thanh: 3 kHz ~ 8 kHz)
• Thực hành 3: Đo thông số kỹ thuật LM566 VCO (Tần số dao động: 1 kHz ~ 30 kHz)
• Thực hành 4: Mạch FM LM566 (Tín hiệu sóng mang: 20 kHz; Tần số tín hiệu âm thanh: 1 kHz ~ 5 kHz)
• Thiết kế mạch giải điều chế tần số
• Thực hành 1: Đo thông số kỹ thuật LM565 PLL (Tần số tự nhiên: 0,6 kHz ~ 77 kHz; Dải khóa pha: 1,1 kHz ~ 3,9 kHz; Dải bắt pha: 1,2 kHz ~ 3,8 kHz)
• Thực hành 2: Thông số kỹ thuật điện áp và tần số LM565 PLL (Tần số tín hiệu đầu vào: 0,5 kHz ~ 23,5 kHz; Điện áp đầu ra: 3V ~ 4,5V)
• Thực hành 3: Mạch vòng khóa pha LM565 (Tần số tự nhiên: 20 kHz; Tần số tín hiệu âm thanh: 1kHz ~ 3 kHz)
• Thực hành 4: Mạch phân biệt FM & AM (Tần số tự nhiên: 2 MHz; Tần số tín hiệu âm thanh: 1 kHz ~ 3 kHz)
• BỘ CHUYỂN ĐỔI TƯỢNG TỰ - KỸ THUẬT SỐ & KỸ THUẬT SỐ- TƯƠNG TỰ - CODE 100-104
• Thiết kế mạch chuyển đổi tương tự sang kỹ thuật số
• Thực hành 1: Mạch ADC ADC0804 (Độ phân giải: 8 bit; Điện áp đầu vào tương tự: 0V ~ 5V)
• Thực hành 2: Mạch ADC ADC0809 (Độ phân giải: 8 bit; Điện áp đầu vào tương tự: 0V ~ 5V; Tần số xung nhịp: 120 kHz)
• Thiết kế mạch chuyển đổi kỹ thuật số sang tương tự
• Thực hành 1: Mạch đơn cực DAC 0800 (Đầu vào kỹ thuật số: 8 bit; Đầu ra tương tự: 0V ~ 5V; Giá trị bước: 0,009V)
• Thực hành 2: Mạch lưỡng cực DAC 0800 (Đầu vào kỹ thuật số: 8 bit; Đầu ra tương tự: -5V ~ 5V; Giá trị bước: 0,038V)
• THIẾT KẾ MẠCH ĐIỀU CHẾ & GIẢI ĐIỀU CHẾ ĐỘ RỘNG XUNG - CODE 100-105
• Thiết kế mạch điều chế độ rộng xung
• Thực hành 1: Mạch PWM UA741 (Tín hiệu sóng mang: 1,5 kHz ~ 2 kHz; Tần số tín hiệu âm thanh: 500Hz)
• Thực hành 2: Mạch PWM LM566 (Tín hiệu sóng mang: 5 kHz ~ 10 kHz; Tần số tín hiệu âm thanh: 1 kHz)
• Thiết kế mạch giải điều chế độ rộng xung
• Thực hành 1: Mạch giải điều chế PWM (Tín hiệu sóng mang: 5 kHz ~ 6 kHz; Tần số tín hiệu âm thanh: 500 Hz ~ 700 Hz)
• THIẾT KẾ MẠCH ĐIỀU CHẾ & GIẢI ĐIỀU CHẾ KHÓA DỜI BIÊN ASK - CODE 100-106
• Thiết kế mạch điều chế ASK
• Thực hành 1: Mạch điều chế ASK (Tín hiệu sóng mang: 20 kHz ~ 100 kHz; Tần số tín hiệu điều chế: 1 kHz ~ 10 kHz)
• Thiết kế mạch giải điều chế ASK
• Thực hành 1: ASK Mạch phát hiện không kết hợp (Tín hiệu sóng mang: 20 kHz ~ 100 kHz; Tần số tín hiệu điều chế: 1 kHz ~ 10 kHz)
• Thực hành 2: Mạch phát hiện kết hợp ASK (Tín hiệu sóng mang: 20 kHz ~ 100 kHz; Tần số tín hiệu điều chế: 1 kHz ~ 10 kHz)
• THIẾT KẾ MẠCH ĐIỀU CHẾ & GIẢI ĐIỀU CHẾ KHÓA DỊCH CHUYỂN TẦN SỐ FSK - CODE 100-107
• Thiết kế mạch điều chế FSK
• Thực hành 1: Mạch điều chế FSK (Tín hiệu không gian: 1370 Hz; Tín hiệu đánh dấu: 870 Hz; Tín hiệu dữ liệu: 200 Hz ~ 5 kHz)
• Thiết kế mạch giải điều chế FSK
• Thực hành 1: Mạch giải điều chế FSK (Tín hiệu không gian: 1370 Hz; Tín hiệu đánh dấu: 870 Hz; Tín hiệu dữ liệu: 200 Hz ~ 5 kHz)
• THIẾT KẾ MẠCH ĐIỀU CHẾ & GIẢI ĐIỀU CHẾ KHÓA DỊCH CHUYỂN VỀ PHA PSK- CODE 100-108
• Thiết kế mạch điều chế PSK
• Thực hành 1: Mạch điều chế PSK (Tín hiệu sóng mang: 100 kHz; Tốc độ dữ liệu: 200 bps; Tín hiệu dữ liệu: 100 Hz ~ 1kHz)
• Thiết kế mạch giải điều chế PSK
• Thực hành 1: Mạch giải điều chế PSK (Tín hiệu sóng mang: 100 kHz; Tốc độ dữ liệu: 400 bps ~ 1000 bps; Tín hiệu dữ liệu: 100 Hz ~ 1kHz)
• THIẾT KẾ MẠCH ĐIỀU CHẾ & GIẢI ĐIỀU CHẾ QPSK - CODE 100-109
• Thiết kế mạch điều chế QPSK
• Thực hành 1: Mạch tách bit (Tốc độ dữ liệu: 100 bps ~ 1000 bps)
• Thực hành 2: Mạch điều chế QPSK (Tín hiệu sóng mang: 20 kHz; Tốc độ dữ liệu: 1000bps)
• Thiết kế mạch giải điều chế QPSK
• Thực hành 1: Mạch tín hiệu và mạch PLL (Tín hiệu sóng mang: 20 kHz; Tốc độ dữ liệu: 1000 bps)
• Thực hành 2: Mạch giải điều chế QPSK (Tín hiệu sóng mang: 20 kHz; Tốc độ dữ liệu: 1000 bps)
• BỘ PHÁT HÀM & NGUỒN DC (CHỌN MUA THÊM) – CODE 507-107
• Bộ nguồn DC
• 3 Đầu ra điện áp lưỡng cực
• DC 0 - +/- 15V
• DC +/- 5V
• DC +/- 12V
• Hoạt động điện áp không đổi và thay đổi
• Độ nhiễu- ồn thấp
• Bộ phát hàm
• 2 cổng đầu ra tín hiệu
• Dải tần số:
• FG (I): 0 - 10Hz, 0 - 100kHz, 0 - 1kHz, 0 - 10kHz, 0 - 100kHz
• FG (II): 0 - 100Hz 0 - 1kHz 0 - 10kHz 0 - 100kHz 0 - 1 MHz
• Dạng sóng: sin, tam giác, vuông, xung TTL
• Biên độ: 10Vpp
• Bộ đếm tần số 6 chữ số tích hợp
• Bảo vệ quá tải 2 màn hình LED lớn 0,5’’
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh
• Trả lời mẫu
• Hướng dẫn giảng dạy
