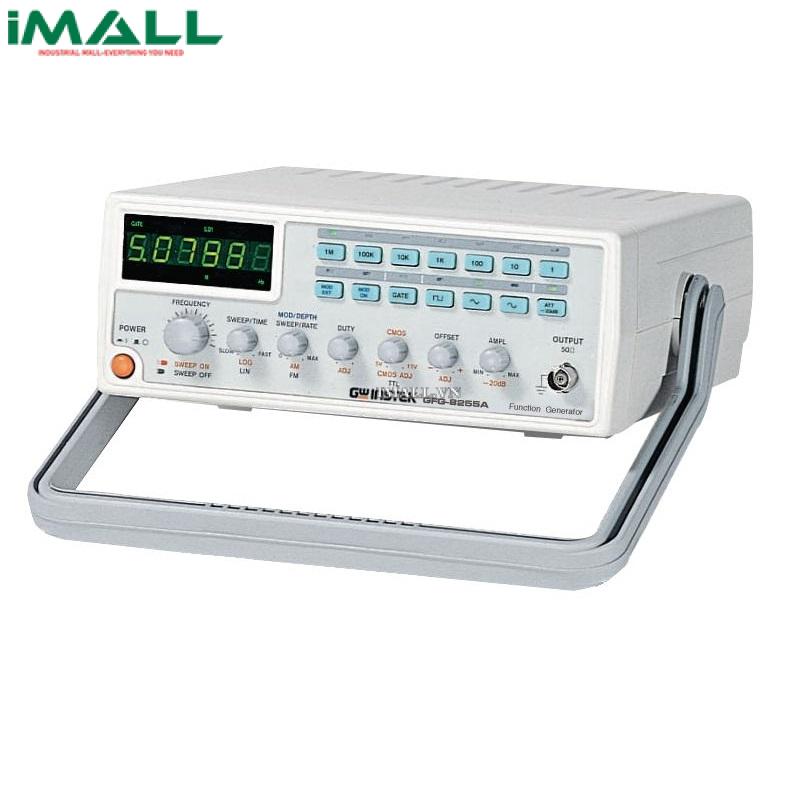

Máy phát xung tương tự GW INSTEK GFG-8255A (5MHz)

Technical Specifications

• Xung ra: sin, vuông, tam giác, răng cưa, TTL, CMOS
• Thông số chính :
• Tần số:  0.5Hz ~ 5MHz (7 Khoảng)
• Trở kháng: 50Ω±10％
• Sóng sin
• Độ biến dạng: < 1%, 0.5Hz ~ 100kHz
• Độ méo hài: < 30dB
• Độ phẳng: < 0.3dB, dưới 500kHz < 1dB, dưới 5MHz
• Xung tam giác: độ tuyến tính: > 98%, 0.5Hz ~ 100kHz; > 95%, 100kHz ~ 5MHz
• Xung vuông:
• Đối xứng: ±2%
• Rise/ Fall time: ≦50ns
• Đầu ra CMOS: 4Vpp±1Vpp ~ 14.5Vpp; Rise/ Fall Time: < 120nS
• Đầu ra TTL: ≧3Vpp ; Fan out; 20 TTL Load ;Rise/Fall Time ≦25ns
• VCF ( điện áp kiểm soát tần số): 0V ~ 10V±1V;  10kΩ
• GCV (phát xung điều khiển điện áp):0V ~ 2V, tùy thuộc vào tần số
• Đếm tần số:
  • Tần số: 0.5Hz ~ 5MHz
  • Độ phân giải: 100nHz với 1Hz, 1Hz với 100MHz
  • Độ chính xác: ±1 số
  • Thời gian cơ sở: ±20ppm
  • Trở kháng đầu vào: 1MΩ/150pf
  • Độ nhạy: < 35mVrms (5Hz ~ 100MHz) < 45mVrms (100MHz ~ 150MHz)
• Sweep
  • Kiểu: Tuyến tính hoặc logarit
  • Thời gian: 0.5s~ 30s
• AM:
  • Độ sâu điều chế: 0 ~ 100%
  • Sóng mang: 100Hz ~ 5MHz (-3dB)
  • Sóng điều chế: 400Hz (INT), DC ~ 1MHz(EXT)
  • Độ nhạy EXT: < 10Vpp
• FM:
  • Độ sai lệch: 0 ~ ±5%
  • Sóng điều chế: 400Hz (INT), DC ~ 20kHz(EXT)
  • Độ nhạy EXT: < 10Vpp
• Hiển thị: LED 6 số
• Nguồn : AC115V/230V±15%, 50 / 60Hz
