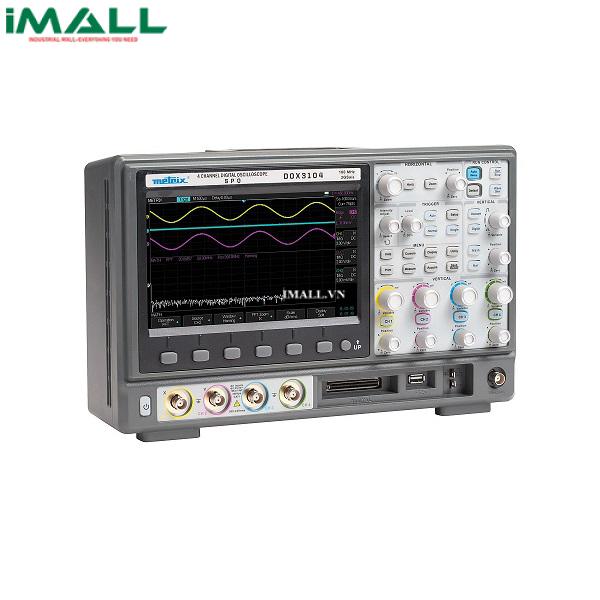

Máy hiện sóng kỹ thuật số METRIX DOX3104 (100 MHz, 4 kênh, 2Gsa/s)

Technical Specifications

• Màn hình: Colour 8’ TFT LCD screen, 800 x 480 pixels, 24 bits. Adjustment of brightness and contrast (500:1)
• Hiển thị: On 8x14 div with 4 channels + reference + Math functions and statistics table – full screen –Vector or point modes with interpolation, permanent SPO mode: normal or colour
• Ngôn ngữ: Pháp, Anh, Ý, Đức, Tây Ban Nha - Hỗ trợ trực tuyến Pháp/Anh
• Độ chệch dọc
  • Tốc độ thời lượng: 100 MHz . Giới hạn dải thông: 20 MHz
  • Số kênh: 4  + 1 kênh ngoại
  • Điện áp vào Max: 300 V (DC+AC Pk)
  • Độ nhạy dọc: 12 dải từ 2 mV - 10 V/div – Độ chính xác ±3% – 8-bit độ phân giải
  • Thời gian tăng: < 3.5 ns
  • Tham số bù đầu dò: x 1 / 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1,000
• Độ chệch ngang
  • Tốc độ thời lượng: 1 ns/div tới 50s/div (hiện sóng)
  • Số lượt theo dõi max/ giây: 110,000 dấu/s
  • Phóng đại ngang: Nén, mở rộng
  • Chế độ con lăn tự động:  100 ms/div tới 50 s/div (1-2-5 step)
• Kích hoạt
  • Nguồn/ Chế độ: CH1, CH2 or CH3, CH4 Ext, Ext/5, AC tuyến / tự động, bình thường, One-shot
  • Kiểu: Gờ, xung (20 ns tới 10 s), biên độ (tăng, giảm thời gian), Video (NTSC, PAL, SECAM, HD ), Windows, Interval, Dropout, Runt, Pattern
  • Kích hoạt trên buýt và mã hóa: I2C, SPI, UART/RS232, CAN, LIN
  • Phân tích đầu vào logic MSO : Lựa chọn: 8 kênh + đồng hồ cho TTL/CMOS/LVCMOS3.3 và tín hiệu LVCMOS2.5/CUSTOM
• Sự tiếp nhận
  • Định mức lấy mẫu thời gian thực: ETS: 2GS/s
  • Độ phân giải dọc: 8 bits ( 0.4%)
  • Độ sâu tiếp nhận: lên tới 28 M: 14 Mpts từng kênh, có thể điều chỉnh: 7 k / 14 k / 70 k / 140 k / 700 k / 1.4 M / 7 Mpts
  • Quản lý file: theo dấu files
  • Tiếp nhận: Normal, Peak detect, Average, High res.
  • Định dạng hiển thị : Y(t), Zoom, Roll, X-Y
  • Chế độ " thống kê": Đo sự kiện
• Chức năng khác
  • AUTOSET: điều chỉnh tự động: biện độ, thời lượng, kích hoạt
  • Chức năng thuật toán: theo dấu tính toán thời gian thực: CH1, CH2, CH3, CH4, + , - , x , / , (d/dt), tích phân (∫dt) và căn bậc 2 (√)
  • Phân tích FF : FFT tính toán trên 1,024 điểm - hiển thị dạng sóng đồng thời 4 kênh
  • Con trỏ: hướng dẫn, chế độ theo dấu và tự động
  • Đạt/ không đạt:cho điều chỉnh bao
  • Đo tự động: 32 dải đo và bảng thống kê
  • Máy phát chức năng 25 MHZ : 25 MHZ- 125 MS/s - 14 bits - phát chức năng tùy ý với EasyWave trên PC
• Thông số chung
  • Ghi dữ liệu : lưu trữ trong hoặc ổ flash USB trên bảng trước
  • In: qua USB (PictBridge)
  • Giao tiếp trên PC: qua USB hoặc Ethernet với EASYSCOPE (OX) và phần mềm EASYWAVE (GX)
  • Nguồn:  100-240 V / 45-440 Hz/ 50 VAmax có cáp nối
  • An toàn / EMC / khóa: tiêu chuẩn IEC 61010-1 , 300V CAT I - EMC theo EN61326-1 - Kensington lock
  • Nhiệt độ: sử dụng: 0°C to +40°C, bảo quản:-20°C a +60°C
