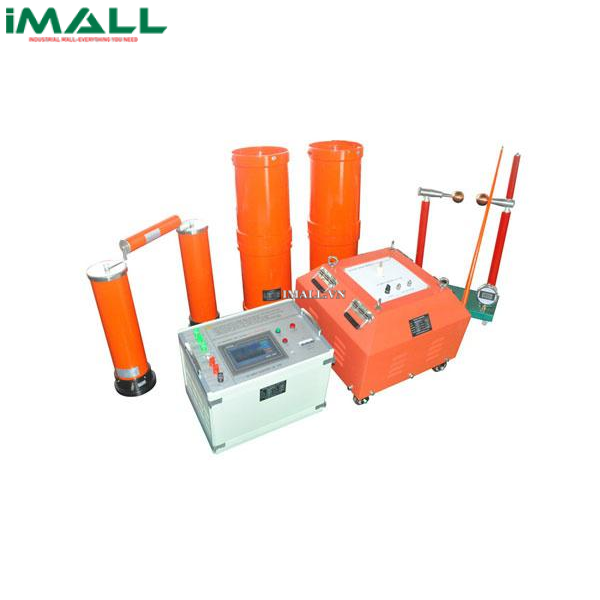

Bộ kiểm tra cộng hưởng điện AC HV HIPOT GDTF-250/50

Technical Specifications

•  Điện áp định mức: 50kV- đáp ứng thử nghiệm điện áp chịu đựng AC cho máy phát điện 20.5kV.
•  Tần số làm việc: 45~65Hz, điện áp thử ≤44kV, thời gian thử 1 phút.
•  Tốc độ biến dạng sóng điện áp đầu ra: < 1.0%
•  Thời gian làm việc liên tục cho phép: một lần 60 giây với giá trị định mức.
•  Hệ số chất lượng của thiết bị: Q> 50
•  Hệ số chất lượng của GIS khi thử nghiệm đầy tải: Q> 20 (Liên quan đến tải)
•  Nguồn điện đầu vào: Một pha 220V hoặc ba pha 380V;
•  Dải điều chỉnh tần số: 30-300Hz
•  Độ chính xác hệ thống đo: 1.5%
•  Bảo vệ quá áp, quá dòng, khởi động mức không
• Thông số cho các bộ phận
•  Bộ nguồn biến tần GDTF -22kW / 220 / 380V (1 bộ)
  •  Công suất đầu ra định mức: 22kW
  •  Nguồn: 3 pha 380V hoặc một pha 220V±5%, 50Hz
  •  Điện áp đầu ra: 0-400V có thể điều chỉnh
  •  Dòng đầu vào định mức: 55A
  •  Dòng điện đầu ra định mức: 55A
  •  Độ phân giải điện áp: 0.01kV
  •  Độ chính xác đo điện áp: 0,5%
  •  Dải điều chỉnh tần số: 30-300Hz
  •  Độ phân giải điều chỉnh tần số: ≤0.1Hz
  •  Độ ổn định tần số: 0.1%
  •  Thời gian làm việc: làm việc liên tục 5 phút dưới công suất định mức.
  •  Nhiệt độ tăng: ≤ 65K sau khi làm việc liên tục 5 phút dưới công suất định mức.
  •  Độ ồn: ≤50dB
  •  Trọng lượng xấp xỉ. 22kg.
•  Cuộn kháng HV GDDK-62.5kVA/25kV (4 bộ)
  •  Công suất định mức: 62.5kVA
  •  Điện áp định mức: 25kV
  •  Dòng điện định mức: 2.5A
  •  Độ tự cảm định mức: 32H (mỗi bộ)
  •  Thời gian làm việc liên tục: 1 phút
  •  Nhiệt độ tăng: <65K
  •  Tần số làm việc: 30-300Hz
•  Máy biến áp kích từ GDJL-22kVA/5kV/0.4kV (1 bộ)
  •  Công suất định mức: 22kVA
  •  Điện áp đầu vào: 0-400V, một pha
  •  Điện áp đầu ra: 5kV
  •  Dòng điện đầu ra: 4.4A
•  Bộ chia điện dung GDFR-50kV/2000pF (1 bộ)
  •  Điện áp định mức: 50kV
  •  Điện dung: 2000pF
  •  Tần số hoạt động: 30-300Hz
  •  Đo chính xác: 1.5%
  •  Điện áp định mức: 50kV/2000pF
•  Tụ lọc GDBC-60kV/25000pF (1 bộ)
  •  Điện áp định mức: 60kV
  •  Điện dung: 25000pF
  •  Tần số làm việc: 30-300Hz
