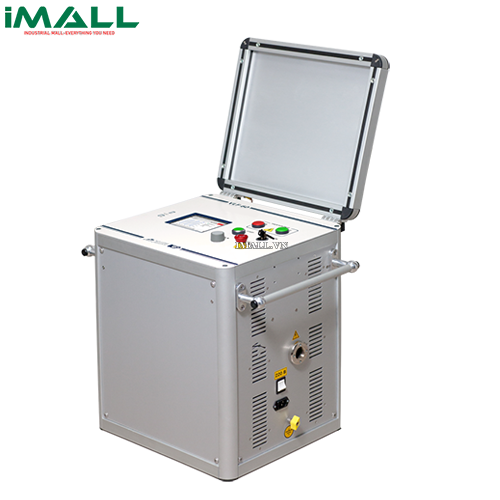

Thiết bị kiểm tra cách điện cáp cao áp KEP VLF-60 (0 – 60 kV)

Technical Specifications

• Điện áp đầu ra:
  • Điện áp hình sin: 0 – 62 kV peak / 0 – 44 kV RMS
  • DC: ± 0 – 60 kV
  • Sóng vuông góc : 0 – 60 kV
  • Độ chính xác: ± 1 %
  • Độ phân giải: 0.1 kV
  • Dòng điện đầu ra:
  • Hình sin (RMS): 26 mA
  • DC / Sóng vuông góc : 40 mA
  • Độ chính xác: ± 1 %
  • Độ phân giải: 1 μA
  • Tần số đầu ra: 0.01 – 0.1Hz ở những giai đoạn 0.01 Hz (mặc định 0.1 Hz) – Tự động chọn tần số
• Tải đầu ra
  • 1 μF @ 0.1 Hz @ 44 kV RMS
  • 5.0 μF @ 0.01 @ 44 kV RMS
  •  Chế độ đầu ra
  •  VLF AC Sóng hình sin: Có
  •  VLF AC Sóng vuông góc: Có
  •  DC (Phân cực âm dương): Có
  •  Chế độ kiểm tra bình chân không (DC): Có
  •  Giá đặt cáp / Kiểm tra vỏ cáp: Có
  •  Vị trí lỗi vỏ cáp: Có
  •  Chế độ hỏng hóc:
  •  Chế độ lỗi môi trường: Có
  •  Chế độ Fault Trip: Có
  •  Phép đo
  •  Điện áp và dòng điện: True RMS / hoặc đỉnh
  •  Điện dung: dải 0.1 nF đến 20 μF
  •  Điện trở: 0.1 MΩ đến 20 GΩ
  •  Dạng sóng: màn hình hiện sóng thời gian thực của sóng điện áp đầu ra thực tế
  •  An toàn: 50 / 60 Hz – 12 kV Bảo vệ hồi tiếp /Cơ cấu phóng điện kép (Bên trong)
• Chu trình hoạt động: Liên tục
  •  Giao tiếp với máy tính: USB, RS-485
  •  Hiển thị: Màn hình cảm ứng TFT 5.7 “ (115 × 86 mm)
  •  Điện áp đầu vào: (110 đến 240) V AC ±10 %, 50 / 60 Hz
  •  Công suất tiêu thụ: 1.2 kVA Điều kiện làm việc
  •  Nhiệt độ không khí, °С: từ -10 đến +40
  •  Độ ẩm tương đối, %: lên đến 85 ở +25 °С
  •  Áp suất khí quyển, kPa (mm hg): 84,0 – 106,7 (630 – 800)
