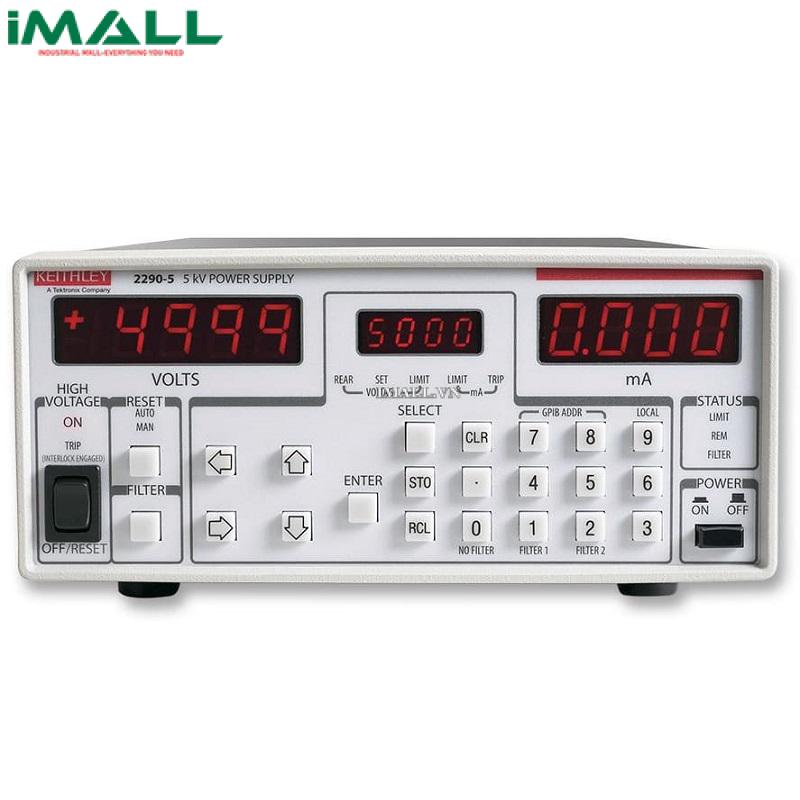

Nguồn DC Cao Áp Keithley 2290-5 (5000V-5mA)

Technical Specifications

• Độ chính xác đặt điện áp ± (0,01% cài đặt + 2,5 V).
• Độ chính xác hiển thị điện áp Độ chính xác đặt điện áp ± 1 V, điển hình (± 2 V, tối đa).
• Độ chính xác cài đặt dòng điện  ± (0,01% cài đặt + 2,5 μA).
• Độ chính xác hiển thị dòng điện ± 1 μA, điển hình (± 2 μA, tối đa).
• Độ phân giải điện áp 1 V (cài đặt và hiển thị).
• Phạm vi giới hạn điện áp 0 đến 100% toàn thang đo.
• Quy định điện áp
  • Dòng: 0,001% cho sự thay đổi điện áp đường dây ± 10%.
  • Tải: 0,005% cho 100% thay đổi tải, điển hình.
• Ripple đầu ra (10 kHz – 100 kHz)
  • 0,002% của thang đo đầy đủ, VRMS, tối đa – Không có bộ lọc.
  • 1,0 mVRMS @ 1 kV – Bộ lọc 1 hoặc Bộ lọc 2.
  • 2.0 mVRMS @ 3 kV – Bộ lọc 1 hoặc Bộ lọc 2.
  • 3.0 mVRMS @ 5 kV – Bộ lọc 2.
• 9. Thời gian tăng (đầy tải)
  • 1,5 giây từ 0 đến trong vòng 1 V của 5000 VDC – Không có bộ lọc.
  • 3 giây từ 0 đến trong vòng 1 V của 3000 VDC – Bộ lọc 1.
  • 4 giây từ 0 đến trong vòng 1 V của 5000 VDC – Bộ lọc 2
• Công suất đầu vào 55 watt.
  • 2290-5 Điện áp đầu vào 120 V ± 10%, 50 hoặc 60 Hz.
  • 2290E-5 Điện áp đầu vào 240 V ± 10%, 50 hoặc 60 Hz.
  • 2290J-5 Điện áp đầu vào 100 V ± 10%, 50 hoặc 60 Hz.
• Đầu nối bảng điều khiển phía sau SHV male (loại Kings 1704-1 hoặc tương đương).
• Đầu ra kết nối cao áp đầu nối GPIB.
• BNC Connector (hai): Bộ điện áp / Màn hình điện áp; Màn hình hiện tại.
• Chuyển đổi Cài đặt điện áp công tắc hoặc Màn hình điện áp.
• Đầu nối khóa liên động an toàn điện áp cao: đầu nối bấm vào 3 chân, số bộ phận 3M 37103-A165-00E-MB.
  • Chân 1: đầu ra 5V, đầu ra tối đa 1,5 mA.
  • Chân 2: Đầu vào: Đầu ra điện áp cao được kích hoạt: 3–24 VDC.
  • Ngõ ra điện áp cao bị vô hiệu hóa: <1,2 VDC.
  • Chân 3: Nối đất khung gầm thông qua một điện trở 100 Ω.
• Giao thức Giao diện IEEE-488.1.
• Môi trường hoạt động 0º đến 40ºC; không ngưng tụ.
• Kích thước: Cao 89 mm × rộng 206 mm × sâu 406 mm (3,5 inch × 8,1 inch × 16 inch).
• Trọng lượng 5,5 kg (12 pound).
