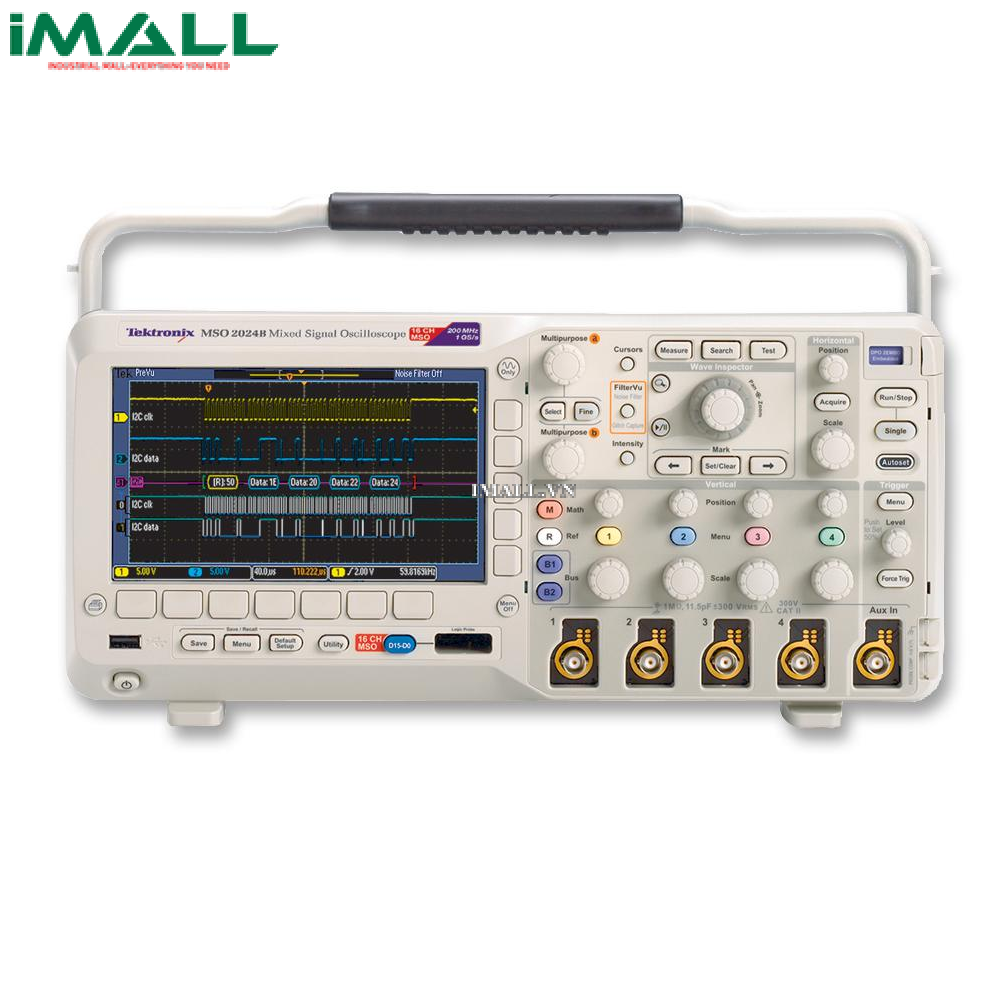

Máy hiện sóng số Tektronix MSO2024B (200Mhz, 4+16 kênh logic, 1GS/s)

Technical Specifications

• Băng thông : 200Mhz
• Số kênh : 4 kênh, 16 kênh logic
• Tốc độ lấy mẫu : 1Gsa/s
• Rise Time : 2.1ns
• Độ dài sóng: 1Mega
• Trục tung- tương tự (analog)
  • Độ phân giải: 8 bit
  • Khoảng dịch chỉnh: 2mV/div ~ 5V/div
• Trục tung- logic
  • Số kênh đầu vào: 16 kênh (từ D15~D0)
  • Ngưỡng lựa chọn: TTL, CMOS, ECL, PECL hoặc theo người sử dụng
  • Độ chính xác: ±100 mV
  • Điện áp đầu vào: ± 40V max
  • Điện trở đầu vào: 101 kΩ
  • Độ phân giải trục tung: 1 bit
• Trục hoành- tương tự
  • Thời gian lấy mẫu tối đa: 1ms
  • Khoảng thời gian: 2ns ~ 100s
  • Thời gian trễ: -10div ~ 5000s
  • Độ chính xác: ±25 ppm
• Trục hoành logic
  • Tốc độ lấy mẫu: 1GS/s ( D0~D7)   ;   500MS/s (D8~D15)
  • Độ phân giải: 1ns (D0~D7)    ;   2ns (D8~D15)
  • Độ dài sóng: 1Mega
  • Độ rộng xung tối thiểu: 5ns
• Trigger:
  • Chế độ: Auto, Normal, and Single
  • Khoảng giữ: 20ns ~ 8s
  • Loại trigger: Edge, độ rộng xung, Runt, Logic
• Tính toán sóng: +, -, x, FFT
• Màn hình : TFT 7 inch, 480x234
• Giao tiếp :USB 2.0, Ethernet(LAN) Port option DPO2CONN.
• Nguồn : 100 to 240 V ±10%,45~65Hz; 80W
