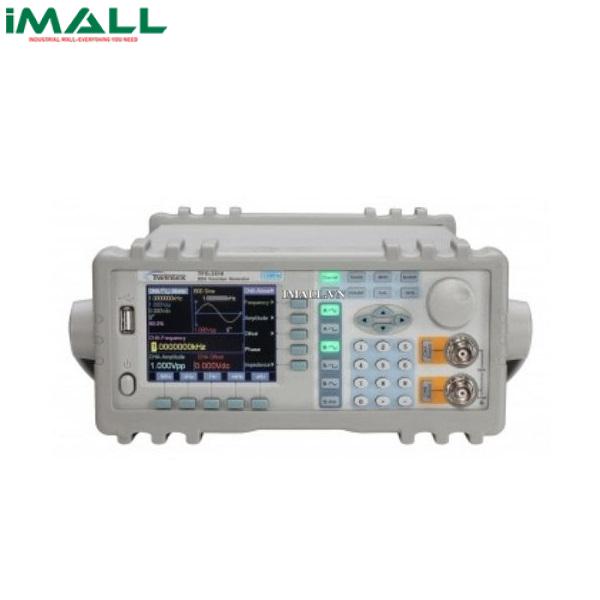

Máy phát xung Twintex TFG-3540 (40MHz, 2CH)

Technical Specifications

• Dải tần số: 40μHz~40MHz
• Dạng sóng (CHA)
• Loại: Sin, vuông, xung, DC
• Chiều dài: 4~16000 điểm
• Độ phân giải dọc: 10 bit
• Tốc độ lấy mẫu: 180MSa / s
• Sự biến dạng hài của sin: ≥50dBc (<1MHz); ≥40dBc (1~20MHz); ≥30dBc (>20MHz)
• Tổng số biến dạng sin: ≤0.5% (20Hz ~ 200kHz)
• Thời gian tăng / giảm của sóng xung & sóng vuông: ≤20ns
• Chu kỳ nhiệm vụ của sóng vuông: 50.0%
• Chu kỳ nhiệm vụ của sóng xung: 0.1%~99.9%
• Tần suất (CHA)
  • Phạm vi sóng Sin: 40μHz~40MHz
  • Phạm vi sóng vuông: 40μHz~20MHz
  • Phạm vi sóng Khác: 40μHz~10MHz
• Độ phân giải: 40μHz (40μHz~2kHz);40mHz (>2kHz)
• Độ chính xác: ±(5×10-5+40mHz)
• Độ ổn định: ± 5×10-6 / 3 giờ
• Biên độ (CHA)
• Phạm vi: 2mVpp ~ 20Vpp (trở kháng cao)
• Độ phân giải: 20mVpp (biên độ> 2V) ; 2mVpp (biên độ <2V)
• Độ chính xác: ± (1% + 2mV rms ) (trở kháng cao, RMS, tần số 1kHz)
• Độ ổn định: ± 0,5% / 3 giờ
• Trở kháng đầu ra: 50Ω

Package Includes
