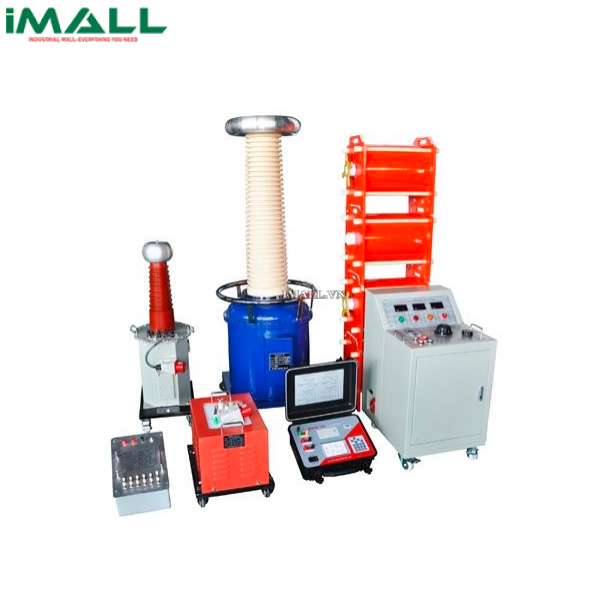

Hệ thống hiệu chuẩn CVT HV HIPOT GDHG-103

Technical Specifications

• Nguồn điện: 220V±5V
• Tần số: 50Hz±0.5Hz
• Nhiệt độ hoạt động:5℃-40℃
• Độ ẩm tương đối: <80%(ở 25℃)
• Độ cao: <2500m
• Dải đo
  • Thành phần đồng pha(%): 0.0001-200.0, độ phân giải: 0.0001
  • Thành phần pha vuông góc(min): 0.001-700.0, độ phân giải: 0.001
  • Trở kháng (Ω): 0.001-20.0, độ phân giải: 0.0001
  • Tổng dẫn (ms): 0.0001-20.0, độ phân giải: 0.0001
• Lỗi cơ bản
  • Thành phần đồng pha: ΔX=±（X×2%＋Y×2%）±Dx
  • Thành phần pha vuông góc: ΔY=±（X×2%＋Y×2%×34.48）±Dy
  • X, Y-- Giá trị hiển thị của dụng cụ
  • Dx, Dy-- Lỗi lượng tử hóa
  • Dx = 2, Dy = 5
  • Sai số của bảng Phần trăm: 1.5%
• Dải hoạt động:
• Dòng điện:
  • (1%－149%)In    (In =5A)
  • (5%－149%)In    (In =1A)
  • Điện áp:
  • (5%－149%) Un    (Un =100V, 150V, 100V/√3)
  • (5%－149%)Un    (Un =100V/3)
• Tải trọng hoạt động:
  • Dòng điện: TO/TX <0.12Ω, cosΦ=1
  • Điện áp: a/x <0.25VA (100V)
• Phân cực
  • Khi dòng điện hoặc điện áp ở mức 5% định mức, sai số lớn hơn 180%, nó sẽ hiển thị trạng thái phân cực.
• Lưu ý: Nếu dòng điện trên 10% dòng điện/điện áp định mức, nhưng không có chỉ dẫn phân cực, điều đó có nghĩa là có lỗi, xin vui lòng không tăng dòng điện hoặc điện áp.
• Nếu không, dụng cụ sẽ cháy.
• Tỷ lệ
• Khi dòng điện hoặc điện áp trên 5% định mức, sai số lớn hơn 30% và dưới 180%, nó có nghĩa là lỗi tỷ lệ
• Cách điện và điện áp:
• Cực TX và Cực nối đất () là mạch ngắn
• Vỏ có thể chịu được điện áp 1.5kV/1 phút.
• Công suất tiêu thụ: <25VA
• Tỷ lệ triệt tiêu sóng hài:> 40db
