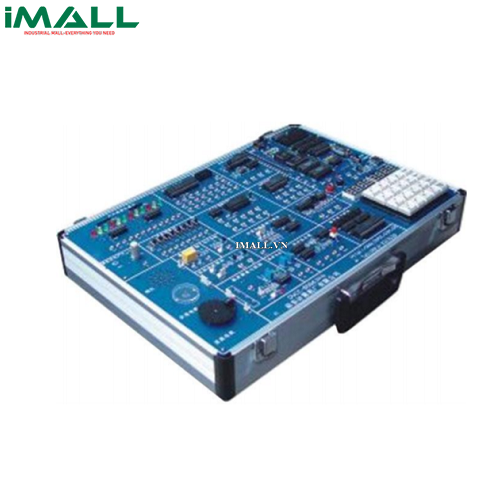

Bộ thực hành nguyên lý máy vi tính & giao tiếp 8088/8086 GOTT GOTT-MPIT-371 (371-00)

Technical Specifications

• Hệ thống nguồn điện 5V, ± 12V. Tất cả các nguồn có chức năng bảo vệ ngắn mạch.
• Bảng mạch chính với 8088CPU, với quy trình quản lý hệ thống lưu trữ 32KEPROM, với hai RAM tĩnh 62256 64K chương trình người dùng.
• Sử dụng thiết bị CPLD làm thành phần điều khiển chính, mạch điều khiển phần cứng đơn giản và đảm bảo
• Giao tiếp đầu vào và đầu ra:
• Ma trận bàn phím 4 × 6, phím nhập
• Mạch đầu ra 8 công tắc
• Mạch đầu vào & hiển thị số lượng công tắc 12 vị trí.
• 8 màn hình kỹ thuật số LED bảy ​​phân đoạn sáng.
• Mạch điều khiển động cơ DC
• Mạch điều khiển động cơ bước
• Giao tiếp điều khiển rơle
•  Mạch tạo âm thanh điện tử, với loa 8 ohm
• Nguồn tín hiệu chung
• 2 đầu ra xung dương và âm.
• 2 đầu ra xung liên tiếp 2MHZ và 1MHZ.
• 1 Mạch tương tự 0-5V
• Mô-đun mạch:
• Mạch chuyển đổi tương tự sang kỹ thuật số 8 bit ADC 0809
• Mạch chuyển đổi kỹ thuật số sang tương tự A / D 0832 8 bit
• Mạch giao tiếp I / O song song mở rộng 8255.
• Mạch giao tiếp hẹn giờ / bộ đếm 8253
• Mạch giao tiếp nối tiếp 8251
• Mạch giao tiếp điều khiển ngắt 8259
• Mạch giao tiếp bàn phím 8279
• Mạch giao tiếp bus USB
• Cảm biến quang điện, sử dụng ST135, có thể xoay động cơ đo tốc độ, điều khiển vòng kín của động cơ.
• Cảm biến nhiệt độ, bao gồm khớp nối nhiệt điện và mạch khuếch đại tín hiệu nhỏ.
• NỘI DUNG THỰC HÀNH:
• Chuyển đổi ADC0809A / D
• Chuyển đổi DAC0832D / A
• Kiểm tra cổng I / O song song 8255A
• Hẹn giờ / bộ đếm 8253A
•  Điều khiển ngắt một giai đoạn 8259A
• Truyền thông nối tiếp 8251A
• Giao tiếp USB
• Điều khiển động cơ DC
• Điều khiển động cơ bước
• Điều khiển rơle
• Bộ nhớ đọc và ghi, kiểm tra
• Bàn phím và điều khiển hiển thị 8279
• Đo và điều khiển tốc độ động cơ DC
• Đo nhiệt độ

Package Includes
