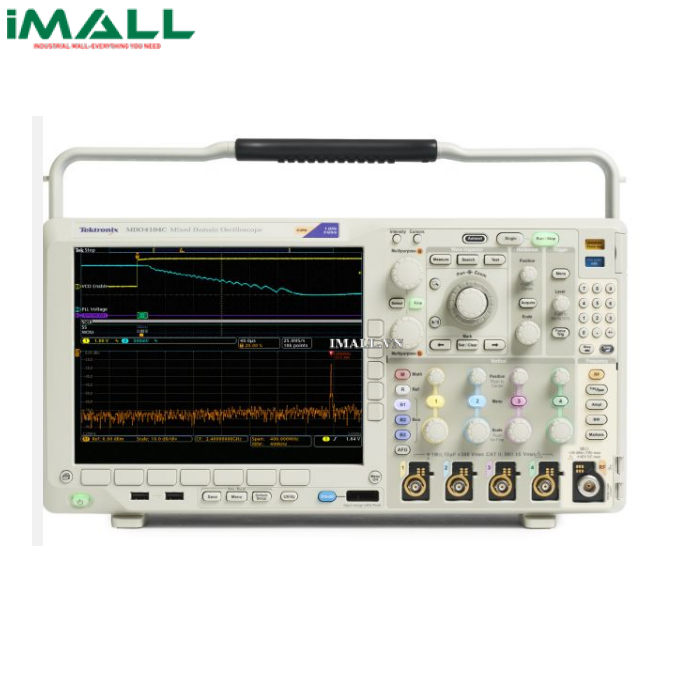

Máy hiện sóng TEKTRONIX MDO4024C (200Mhz, 4 kênh, phân tích giao thức, phân tích logic, phát xung)

Technical Specifications

• Dải tần: 200Mhz
• Số kênh: 4
• Thời gian phản ứng: 1.75ns
• Tốc độ lấy mẫu: 2.5Gs/s
• Bộ nhớ sâu: 20Mhz
• 1) Chức năng phân tích phổ (Option)
  • Dải tần: 9kHz-6Ghz
  • Mức nhiễu gợn: 9 kHz - 50 kHz < -116 dBm/Hz (< -123 dBm/Hz, typical)
  • Nhiễu pha: 1 kHz < -104 dBc/Hz,(typical)
• 2) Phát xung tùy ý (Option)
  • Bộ nhớ sâu: 128kHz
  • Tốc độ lấy mẫu: 250 MS/s
  • Dạng xung: Sine, Square, Pulse, Ramp/Triangle, DC, Noise, Sin(x)/x (Sinc), Gaussian, Lorentz, Exponential Rise, Exponential Decay,
  • Haversine, Cardiac, and Arbitrary.
  • Dải tần:
    • Sine: 0.1 Hz to 50 MHz
    • Square / Pulse : 0.1 Hz to 25 MHz
    • Ramp / Triangle: 0.1 Hz to 500 kHz
    • Sin(x)/x (Sinc): 0.1 Hz to 2 MHz
    • Noise: 20 mVp-p to 5 Vp-p in to Hi-Z; 10 mVp-p to 2.5 Vp-p into 50 Ω
• Độ chính xác:
  • Xung sine và răng cưa: 130 ppm (frequency < 10 kHz)
  • Xung vuông và Pule: 130 ppm (frequency < 10 kHz)
• Độ phân giải: 0.1 Hz
• 3) Phân tích logic (Option)
  • Số kênh: 16
  • Lựa chọn ngưỡng: TTL, CMOS, ECL, PECL, User-defined
  • Độ chính xác: ±100 mV + 3% của ngưỡng cài đặt
  • Điện áp max: ±42 Vpeak
• 4) Phân tích giao thức (Option)
  • Kiểu giao thức: I2C, SPI, RS-232/422/485/UART, USB, Ethernet,
  • CAN, CANFD, LIN, Flexray, Mil-Std-1553,..
• 5) Đồng hồ vạn năng, chức năng đếm tần số (Option)
  • Các giá trị đo: AC RMS, DC, AC+DC RMS, tần số
  • Độ chính xác: 1.5%
  • Độ phân giải: ACV/DCV: 4 số, Tần số: 5 số
  • Độ chính xác tần số: ±(10 µHz/Hz + 1 count)
•  Thông số chung:
  •   Màn hình: 10.4 inch TFT màu, độ phân giải: 1024x768
  •   Giao tiếp: USB, LAN,..
  •   Nguồn điện: 100 to 240 V ±10%, 50 to 60 Hz ±10% at 100 to 240 V ±10%
