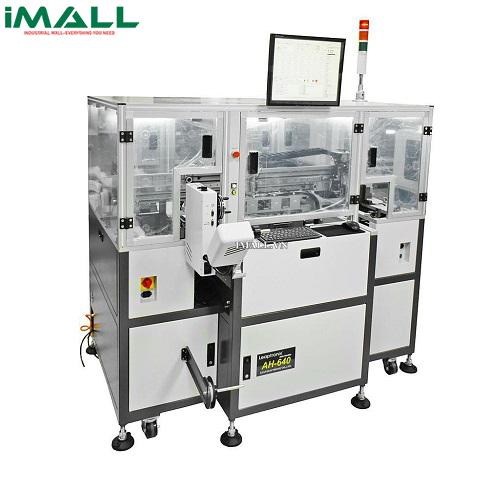

Máy nạp chương trình eMMC tự động LEAPTRONIX AH-640

Technical Specifications

• U.P.H.: 1500 (Không thời gian nạp trình)
• Vận hành:
• Độ lặp: ±0.03mm
• Hành trình tối đa: Trục X 300mm, Trục R 330°, Trục Z0~Z2 50mm, Trục Y 550mm, Trục TZ 65mm
• Phương pháp nhấc & đặt: 4 ống hút chân không
• Kích thước :
• 1655mm(W)*1520mm(H)*1060mm(D) [Without tower light]
• 1655mm(W)*2030mm(H)*1060mm(D) [With tower light]
• Trọng lượng: 600kg
• Hệ truyền động:
• Hành trình trục X: 1000mm
• Hành trình trục Y:  410mm
• Hành trình trục Z: 70mm
• Hành trình trục O: 360°
• * Hệ thống AOI:
• CCD cố định:
• + Trường quan sát: 25x20mm
• + Độ phân giải: 0.02 mm
• + Độ lặp: ±0.008 mm
• CCD di động:
• + Trường quan sát: 35x25mm
• + Độ phân giải: 0.045 mm
• + Độ lặp: ±0.03 mm
• * Bộ nạp trình:
• Bộ nạp chương trình lưu trú: bộ nạp chương trình gang eMMC
• Site nạp trình: 1~8 site, 1~8 ổ cắm mỗi site, có tới 64 ổ cắm.
• * Bộ nạp và bộ dỡ:
• Đầu vào khay: khay vào tự động, lưu trữ tối đa 10 khay (Tiêu chuẩn JEDEC)
• Đầu ra khay: khay ra tự động, lưu trữ tối đa 10 khay (Tiêu chuẩn JEDEC)
• Đầu vào băng: chiều rộng băng 8mm, 12mm, 16mm, 24mm
• Đầu ra băng: chiều rộng băng 8~32mm (tự đệm kín áp suất)
• Đầu vào băng: cho gói 150mil，207mil，300mil
• Hệ thống điều khiển:
• Hệ điều hành: Windows XP Embedded với điều khiển qua PC
• Màn hình:  TFT LCD
• Nhập dữ liệu: Bàn phím và chuột
• Nguồn điện:
• Điện áp đầu vào: AC 200V~245V
• Tần số: 50/60Hz
• Công suất tiêu thụ: 1.0KVA
• Áp suất không khí: 0.6MPa (~6.0kg/cm2)
• Khí lưu: 50 L/phút
• Chuyền khay tự động:
• ATT-400, ≈ 30kg
• Máy nạp băng:
• ATF-1-XX (XX：độ rộng băng) máy nạp băng điện động ≈ 2kg
• ATF-2-XX (XX：độ rộng băng) máy nạp băng khí nén ≈ 2kg
• Máy đóng gói:
• Máy đóng gói tự động ATM-32A (8~32mm) ≈ 5kg.
• Máy nạp ống:
• STI-3-XXX (XXX mil： độ rộng IC)
• Máy nạp ống bán tự động ≈ 3kg.
• Máy đánh dấu:
•  MK-2 (cho loại ống), kiểu mực đánh dấu điểm, số và chữ, ≈ 1kg.
•  MK-100 (cho loại khay), kiểu mực đánh dấu điểm, số và chữ, ≈ 1kg.
• IC Socket：
• AH-160-XXXXX (XXXXX: gói IC và số Pin ) IC Socket.
• • Tấm ép：
• AH-640-XXXXX-XX * XX (gói IC, số Pin và kích thước).
• Ống hút:
•  Cỡ lớn: Đường kính trong 3* Đường kính ngoài 8*L15.4/mm
•  Cỡ trung: Đườngng kính trong 2.0* Đường kính ngoài 3.3*L15.0/mm
•  Cỡ trung: Đường kính trong 2.0* Đường kính ngoài 3.3*L15.0/mm
