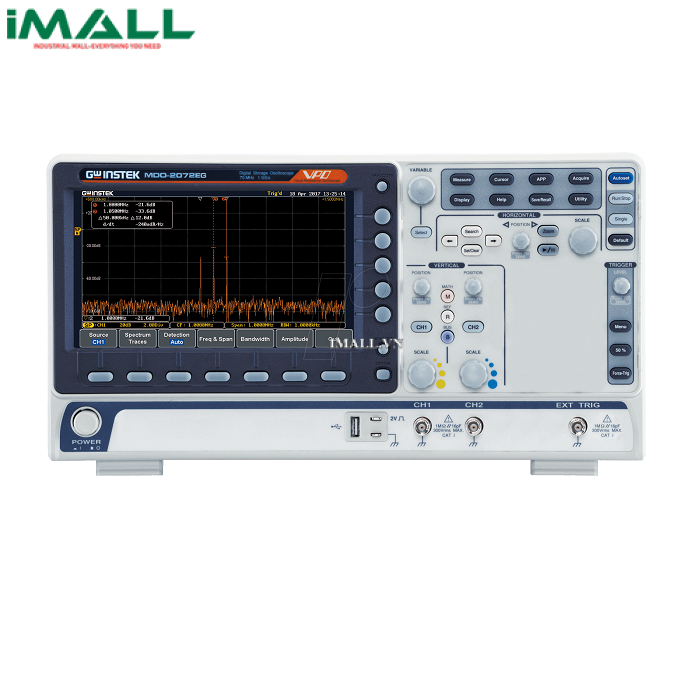

Máy hiện sóng GW INSTEK MDO-2072EG (70Mhz, 2 kênh, 1GSa/s, phân tích phổ, Phát xung)

Technical Specifications

• Dải tần: 70Mhz
• Số kênh: 2
• Tốc độ lấy mẫu: 1 Gsa/s
• Record Length: 10M/ch
• Rise: 1.75ns
• Độ phân giải: 8 bits, 1mV ~ 10V/div
• Đầu vào: AC, DC, GND
• Trở kháng vào: 1MΩ // 16pF
• Độ chính xác: 3%
• Điện áp max: 300Vrms, CAT I
• Chế độ Trigger, X-Y
• Chế độ đo: 38 sets: Pk-Pk, Max, Min, Amplitude, High, Low, Mean,
• Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot,
• RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width,
• -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, %Flicker ,
• Flicker Idx,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
• Màn hình: 8" TFT LCD WVGA color
• Độ phân giải: 800 x 480
• Giao tiếp: USB, LAN, Go-NoGo BNC, Lock
• Tính năng phân tích phổ:
  • Dải tần: DC~500MHz
  • Span: 1kHz~500Mhz
  • Độ phân giải: 1Hz~500kHz
  • Reference level
  • -50 dBm to +40dBm in steps of 5dBm
• - Tính năng phát xung:
  • Số kênh: 2
  • Dải tần: 25Mhz
  • Tốc độ lấy mẫu: 200Msa/s
  • Dạng sóng: Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian,
  • Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
  • Dải đầu ra: 20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω
  • Độ phân giải: 1mV
  • Độ chính xác: 2%
