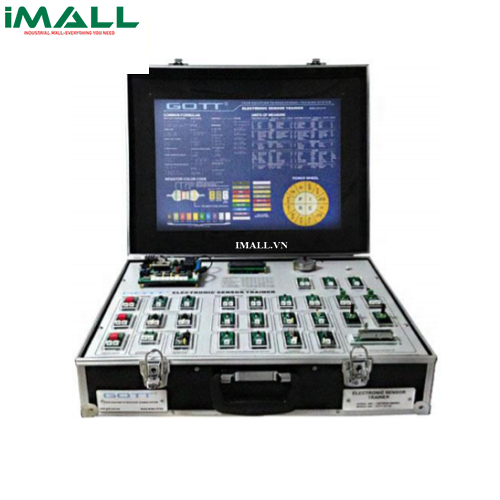

Bộ thực hành cảm biến điện tử GOTT GOTT-ST-01 (010-000)

Technical Specifications

• BẢNG MẠCH KHOA HỌC THÔNG MINH - CODE 010-001
• Hoạt động tương thích với BASIC Stamp2SXmodule (BS2SX-IC)
• Sử dụng trình thông dịch từ bộ nhớ Parallax 16 KByte cho chương trình và dữ liệu
• Ổ cắm DIP 24 chân tương tự BS2SX-IC
• CHỈ BÁO LED - CODE 010-007
• CAO: Áp dụng logic 1, đèn LED màu đỏ.
• THẤP: Áp dụng logic 0, đèn LED Xanh lục.
• Không hoạt động: LED tắt
• CẢM BIẾN HỒNG NGOẠI - CODE 010-003
• Phát hiện ánh sáng hồng ngoại ở tín hiệu tương tự (điện áp) và tín hiệu số bằng cách sử dụng tranzito quang
• ĐÈN LED HỒNG NGOẠI – CODE 010-004
• Điều khiển với TTL cao
• Hoạt động 2 chế độ: liên tục &  tần suất
• CHIẾT ÁP DỌC - CODE 010-013
• Loại biến trở.
• Điều chỉnh: 0 … 5V
• ĐO ĐIỆN TRỞ - CODE 010-011
• Đo giá trị điện trở
• Đầu ra: 1mv/Ω
• MODULE HỒNG NGOẠI 38KHz – CODE 010-002
• Phát hiện ánh sáng hồng ngoại tần số sóng mang điều biến 38kHz
• CẢM BIẾN ÂM THANH - CODE 010-008
• Phát hiện thay đổi mức âm thanh.
• Đầu ra logic
• CÔNG TẮC ĐẦU VÀO - CODE 010-009
• CAO: Áp dụng logic 1, đèn LED màu đỏ.
• THẤP: Áp dụng logic 0, đèn LED Xanh lục.
• Không nhấn: LED tắt
• CẢM BIẾN NHIỆT ĐỘ - CODE 010-010
• Đo sự thay đổi nhiệt độ bằng điện trở nhiệt
• Điện áp 2 đầu ra: Hiệu quả đồng thời dương và âm
• PHẢN XẠ ÁNH SÁNG - CODE 010-006
• Bao gồm đèn LED siêu sáng màu đỏ làm nguồn sáng và LDR nhận ánh sáng phản chiếu.
• Đầu ra thay đổi theo mật độ ánh sáng phản chiếu
• CẢM BIẾN TỪ TRƯỜNG- CODE 010-012
• Đo mật độ từ trường.
• Nếu không phát hiện ra, đầu ra: + 2.5V
• Độ nhạy: 1.3mV / Gauss
• CẢM BIẾN ÁNH SÁNG - CODE 010-005
• Phát hiện mật độ ánh sáng.
• 2 đầu ra: Phản hồi điện áp dương và âm khi phát hiện ánh sáng
• ĐO DÒNG ĐIỆN - CODE 010-014
• Đo dòng điện một chiều bằng kết nối nối tiếp
• Đầu ra: 5 mV / mA.
• Toàn dải: 1.000mA.
• BỘ SO SÁNH - CODE 010-015
• So sánh điện áp nạp giữa ch-A và ch-B.
• Đầu ra logic 0 có chỉ báo.
• Điện áp đầu vào (tối đa): 3,5Vdc
• BỘ SUY GIẢM - CODE 010-016
• Đo điện áp một chiều.
• 2 tỷ lệ suy hao:
• 1: 1 cho đầu vào 0 đến + 5V
• 2: 1 cho đầu vào 0 đến + 10V
• Không sử dụng để đo hệ thống nội bộ SCi-BOX
• BIẾN TRỞ TRƯỢT - CODE 010-01
• Loại biến trở
• Điều chỉnh: 0 … 5V
• ĐO ĐIỆN DUNG - CODE 010-018
• Đo giá trị điện dung theo đơn vị Farad bằng hoạt động hằng số thời gian RC
• Màn hình LCD nối tiếp - CODE 010-021
• 1x 16 kí tự, 2 dòng
• ĐỘNG CƠ BƯỚC - CODE 010-020
• Đầu vào: 12 VDC
• ĐỘNG CƠ DC - CODE 010-019
• Đầu vào: 6-12 VDC
• NỘI DUNG THỰC HÀNH:
• Lập trình LCD nối tiếp
• Ngắt mạch và âm thanh
• Công tắc rơle
• Tín hiệu tương tự qua đầu nối SENSORO đến SENSOR7
• Động cơ DC
• Động cơ bước
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh
• Trả lời mẫu
•  Hướng dẫn giảng dạy

Package Includes
