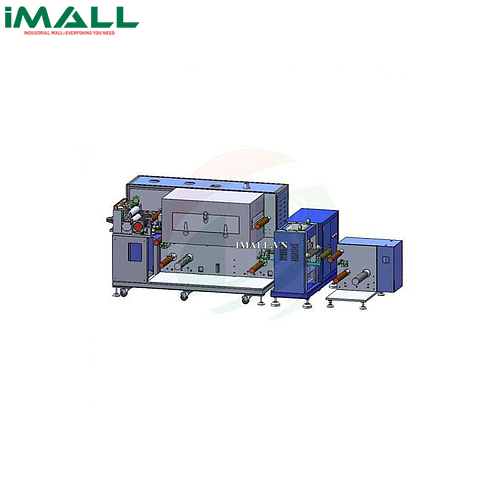

Máy ép pin TOB-TBJY300-1J

Technical Specifications

• Chức năng lớp phủ
• Hệ thống phù hợp: NCM, LFP, LCO, LMO, Graphite, Silicon carbon và các hệ thống pin khác
• Phương pháp lớp phủ: Lớp phủ liên tục và không liên tục (Máy phủ đai truyền)
• Tủ sấy: 1m/phần
• Tốc độ phủ: 0~0.5m/min (Tùy thuộc vào trạng thái sấy)
• Độ dày vật liệu nền: Lá Nhôm : 8～30um, Lá Đồng : 8～30um
• Chiều rộng trục cán: 330mm
• Chiều rộng lớp phủ có ích: ≤280mm
• Trục cán phủ:Φ120mm
• Trục cán ép: Φ80mm
• Độ chính xác phủ: ±3um
• Độ chính xác trọng lượng của lớp phủ hai mặt (mg/cm2): Giá trị phủ giữa ±1.0%
• Độ nhớt phù hợp: 2000~12000 (mPas)
• Dải độ dày phủ một mặt: 20-200μm
• Tính chất dung môi
• Dung môi dầu
• NMP(s.g=1.033,b.p=204℃)
• Dung môi nước
• H2O/NMP(s.g=1.000,b.p=100℃)
• Dải sức chứa vật chất rắn phù hợp: 20~85%
• Độ chính xác kích thước phủ  (mm): L≤±1, W≤±0.5 (L: chiều dài, W: chiều rộng)
• Giới thiệu về cấu trúc của các bộ phận lớp phủ
• Chi tiết tháo tích hợp, cơ cấu đầu máy：
  • Cấu trúc lắp đặt trục cán: Khung thép lắp đặt chắc chắn
  • Xử lý bề mặt trục cán: Oxy hóa bề mặt cán nhôm
  • Hệ thống điều chỉnh sức nén: Tự động điều chỉnh sức nén không đổi, Dải sức néne 0 ~ 50N, Điều chỉnh động cơ phụ (secvo)
  • Phương pháp hiệu chỉnh: Điều chỉnh tự động EPC, Khoảng dịch chuyển 50mm
  • Phương pháp tháo vật liệu đầu vào
  • Vật liệu cán được cố định bằng trục bơm hơi 3 inch=0.91 m；
  • Trục mở rộng khí tháo đơn
  • Đường kính cuộn tháo tối đa: Ф250mm
  • Tải trọng tối đa trục bơm hơi: 80Kg
  • Số lượng cuộn tháo và trục bơm hơi: 1 chiếc
  • Động cơ dẫn động chính: Động cơ Servo
  • Xử lý bề mặt trục cán: Oxy hóa bề mặt cán nhôm
  • Cấu trúc bộ phận cạo: Máy cạo phẩy hai mặt
  • Trục cán phủ (trục cnas thép): Mạ Crom cứng
  • Trục cán hỗ trợ (trục cao su): Bề mặt được bọc bằng EPDM nhập khẩu
  • Điều chỉnh chiều cao không liên tục của cạo: Điều chỉnh thủ công;
  • Vị trí đầu đơn: Lắp đặt và vận hành trước khi sấy hầm
• Hầm sấy
  • Cấu trúc tủ sấy: Làm nóng độc lập hai lớp, sắp xếp lên xuống
  • Chiều dài tủ sấy: 1 m/ phần
  • Chất liệu: Thép không gỉ SUS304
  • Điều chỉnh nhiệt độ: Được chia thành điều chỉnh nhiệt độ làm việc bình thường, giám sát quá nhiệt và điều chỉnh báo động, và ngắt nguồn điện sấy; mỗi phần điều chỉnh độc lập
  • Chế độ gia nhiệt: Điều chỉnh tín hiệu công suất gia nhiệt tương tự, cấu trúc tuần hoàn khí nóng
  • Công suất tỏa nhiệt trên một phần của tủ sấy: 6KW
  • Nhiệt độ trong hàm sấy: Nhiệt độ thiết kế Max150 ℃, Chênh lệch nhiệt giữa các phần của tủ sấy ≤ ± 2.5 ℃
  • Phương pháp thổi: Thổi khí trên và dưới, Sấy buồng khí trên và dưới
  • Cấu trúc ống hút gió: Vòi xẻ bởi một khuôn đặc biệt
  • Điều chỉnh quạt: Công tắc điều chỉnh
  • Điều chỉnh gia nhiệt: Rơle cứng
  • Vật liệu quạt: Thép không gỉ SUS304
  • Hệ thống thu hồi dung môi: Tùy chọn
• Chức năng cuộn trục cán：
  • Mục đích cán: Trục cán ép vật liệu pin được phủ trên lá nhôm hoặc lá đồng
  • Độ dày mở tối đa máy cán: 2 mm
  • Chiều rộng cán: Tối đa 300 mm
• Thông số cuộn trục cán：
  • Lực cán: Tối đa 35Tấn （Tùy chỉnh tăng）
  • Tốc độ cơ học: Tối đa .10m/min
  • Đường kính cán: Ф200 mm；Material：9Cr3Mo
  • Độ cứng bề mặt trục cán: ＞HRC65
  • Chiều rộng bề mặt trục cán: 330 mm
  • Chế độ đẩy xuống: Thủy lực
  • Độ chính xác cán: ±2.5 um
  • Độ dày mở tối đa máy cán: 2 mm
  • Hộp giảm tốc và hộp số: Mô đun
  • Độn cơ máy cán: Động cơ chuyển đổi tần số AC
  • Cuộn dây: Chức năng hiệu chỉnh và chức năng điều chỉnh sức nén
• Hệ thống điều khiển：
  • Hệ thống điều khiển chính: Màn hỉnh cảm ứng, PLC, hệ thống servo
  • Chế động vận hành: Thủ công, tự động, dừng khẩn cấp; toàn bộ máy có thể được vận hành trước và sau
  • Tình trạng báo động: Khi thiết bị bị lỗi, màn hình cảm ứng sẽ hiển thị màn hình hiệu chỉnh tương ứng
• Độ chính các phần cứng
  • Cạo: Nhảy tròn ≤ ± 1.5um, Bán kính 0.4, Độ thẳng ≤ ± 1.5um
  • Trục cán phủ (trục cán thép): Nhảy tròn ≤ ± 1.5um, Bán kính 0.4 Độ thẳng ≤ ± 1.5um
  • Cuộn keo: Nhảy tròn ≤10um，Độ thẳng ≤10um
  • Cán: Nhảy tròn ≤ ± 2um, Bán kính 0.4, Độ thẳng ≤ ± 2um
  • Hiệu chỉnh sai số: ±0.2mm
