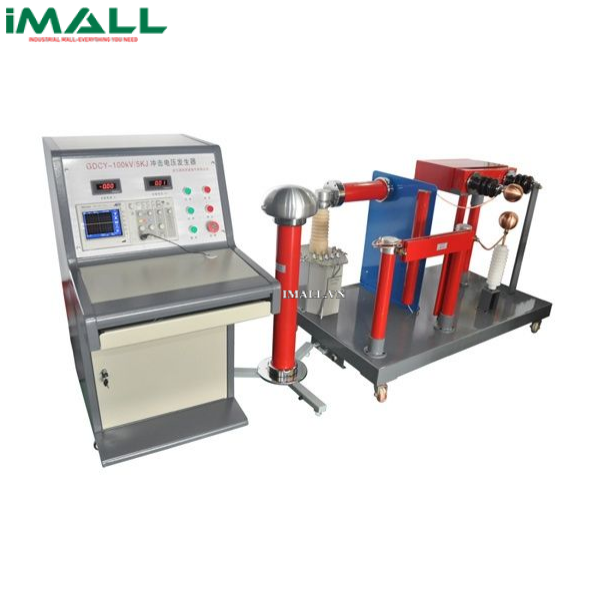

Hệ thống kiểm tra dòng xung HV HIPOT GDCY-100kV/5kJ (±100kV; 5kJ)

Technical Specifications

•  Điện áp danh định: ± 100kV
•  Điện áp định mức: ± 100kV
•  Năng lượng định mức: 5kJ
•  Điện dung xung: 1µF
•  Số cấp: 1
•  Điện dung định mức: 3µF (mỗi tụ xung 1µF ở 100kV, tổng 1 mảnh)
•  Dạng sóng điện áp xung: được tạo ra khi điện dung tải là 300-3000pF.
•  T1=1.2µs±30%,  T2=50µs±20%, điện áp xung sét tiêu chuẩn dạng sóng đầy đủ của độ lệch điện áp cực đại≤3%;
•  Dạng sóng hoạt động tiêu chuẩn 250±20%/2500±60%. Hai thông số và lỗi dạng sóng xung điện áp này phù hợp với các yêu cầu quốc gia của tiêu chuẩn GB311.1and IEC60060.
•  Hệ số sử dụng điện áp: Dạng sóng điện áp xung sét tiêu chuẩn ≥90% khi điện dung tải dưới 1000pF, dạng sóng điện áp xung hoạt động tiêu chuẩn≥80% khi điện dung tải dưới 2000pF.
•  Dạng sóng điện áp xung hoạt động tiêu chuẩn ≥70%.
•  Dải khóa: điện áp cấp nằm trong dải điện áp định mức 20% -100%, dương và âm
•  Dải khóa không dưới 25%.
•  Tỷ lệ xả ngoài kiểm soát của xả đồng bộ: <5%
•  Điện áp tối thiểu: ≥ ± 20% điện áp định mức.
•  Sự không ổn định của điện áp phóng điện: <± 1.0%
•  Thời gian liên tục: Trên 2/3 điện áp định mức, làm việc liên tục khi sạc và xả cứ sau 120 giây. Dưới 2/3 điện áp định mức, làm việc liên tục khi sạc và xả cứ sau 60 giây.
