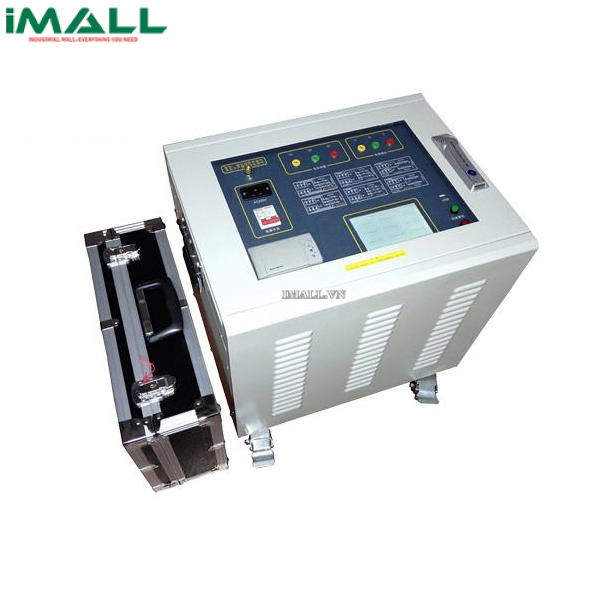

Hệ thống kiểm tra đường truyền HV HIPOT GDLP (0.1 ~ 50μF; 0.1 ~ 400Ω)

Technical Specifications

• Nguồn điện: Một pha, ~ 220 V ± 10%;
• Tần số nguồn:
  •  Điện áp đầu ra tối đa: ba pha, 200V (rms, <± 1%)
  •  Dòng điện đầu ra tối đa: 8A
  •  Tần số đầu ra: 45Hz, 55Hz;
• Dải đo:
  •  Điện dung: 0.1 ~ 50μF;
  •  Trở kháng: 0.1 ~ 400Ω;
  •  Góc trở kháng: -90°~+90 °;
• Độ phân giải đo:
  •  Điện dung: 0.0001μF;
  •  Trở kháng: 0.0001Ω;
  •  Góc trở kháng: 0.0001 °
• Độ chính xác:
  •  Đo điện áp: ± 0.5% * giá trị đọc ± 0.01V;
  •  Đo dòng điện: ± 0.5% * giá trị đọc ± 0.01A;
  •  Điện dung:
    • ≥1μF Thời gian, 1% giá trị đọc ± 0.01μF;
    • <1μF thời gian, ± 2% giá trị đọc ± 0.01μF;
•  Trở kháng:
  • ≥1Ω thời gian, 1% giá trị đọc ± 0.01Ω;
  • <1Ω thời gian, ± 2% giá trị đọc ± 0.01Ω;
•  Góc trở kháng:
  • ± 0.2° (điện áp> 1.0V);
  • ± 0.3° (điện áp: 0.2V ~ 1.0V);
• Chức năng bảo vệ
•  Quá dòng:
  •  Bảo vệ đầu ra công suất quá mức (lớn hơn 150% đầu ra định mức)
  •  Dòng nhiễu lớn hơn 40A, bảo vệ thiết bị;
•  Bảo vệ quá áp:
  •  Bảo vệ đầu ra công suất quá áp (lớn hơn 150% đầu ra định mức)
  •  Bảo vệ tăng điện áp đúng thời gian (độ dốc tăng lớn hơn 15V/ms)
  •  Bảo vệ điện áp giao thoa cảm ứng lớn hơn 350V.
• Bảo vệ nối đất: Trước và sau đo, tất cả các cực đo tự động kết nối với mặt đất để đảm bảo an toàn cho thiết bị và người vận hành.;
• Tỉ lệ lệch sóng: sóng hình sin, tỉ lệ lệch sóng <2%;
• Cách nhiệt và chống sốc hiệu quả;
• Điện trở cách điện (MΩ)
  •  Đầu vào nguồn> 10 MΩ
  •  Đầu vào dòng điện> 10 MΩ
  •  Đầu vào điện áp> 10 MΩ
  •  Cường độ điện áp chịu đựng: 1.5kV, 1 phút, không có sự cố điện áp;
  •  Sau khi thực hiện thử nghiệm rơi 0.5m, vẫn có thể hoạt động ổn định và đáng tin cậy.
• Thông số chống nhiễu
  •  Điện áp nhiễu: điện áp chống nhiễu lên đến 20KV;
  •  Dòng điện nhiễu: khi nối đất ngắn mạch, <40A;
  •  Kiểm tra ổn định và chính xác trong điều kiện tín hiệu đầu ra và tín hiệu nhiễu có tỷ lệ 1:10
• Nhiệt độ môi trường: -20℃-+50℃;
• Độ ẩm tương đối: <90%.
