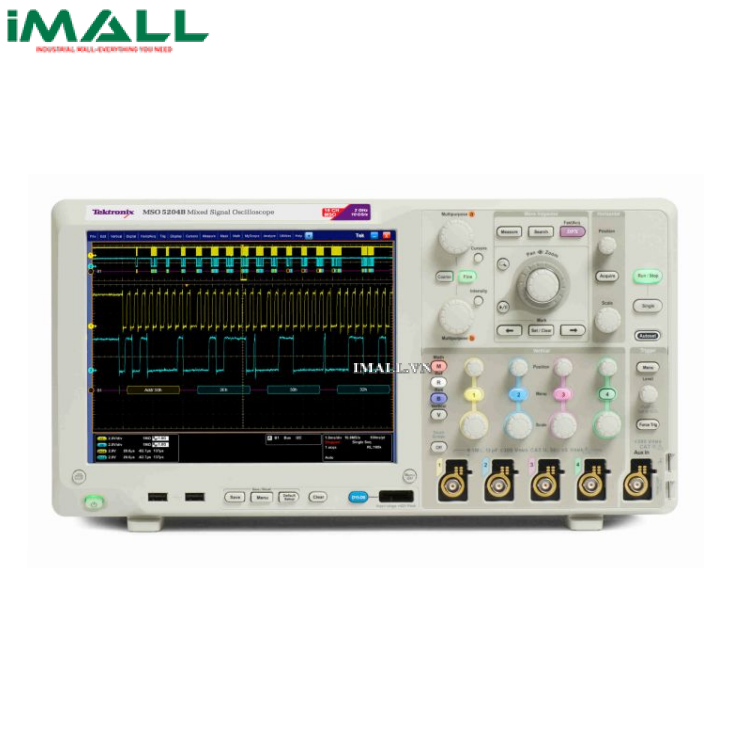

Máy hiện sóng số Tektronix DPO5204B (2Ghz, 4 kênh, 10GS/s)

Technical Specifications

• Băng thông : 2Ghz
• Số kênh : 4 kênh
• Tốc độ lấy mẫu :
  •  5 GS/s (tất cả các kênh)
  •  10 GS/s (1 hoặc 2 kênh)
• Rise Time : 175ps
• Độ dài sóng: 25~125Mega
• Trục tung
  •  Đầu vào: AC, DC
  •  Trở kháng đầu vào: 1 MΩ ±1%, 50 Ω ±1%
  •  Độ nhạy:
    •  1 MΩ: 1 mV/div ~ 10 V/div
    •   50 Ω: 1 mV/div ~ 1 V/div
  •  Độ phân giải: 8 bit
  •  Điện áp đầu vào tối đa:
    •  1MΩ: 300Vrms với đỉnh ≤ ±425 V
    •  50Ω: 5Vrms với đỉnh ≤ ±20 V
  •  Độ chính xác: ±1.5%
  •  Khoảng offset: 1mV/div ~ 10V/div
• Trục hoành
  •  Khoảng thời gian: 12.5ps ~ 1000s
  •  Thời gian trễ: -10 div ~ 1000 s
  •  Độ chính xác: ±5 ppm
• Trigger:
  •  Chế độ: Auto, Normal, and Single
  •  Khoảng giữ: 20ns ~ 8s
  •  Loại trigger: Edge, Glitch, Runt, Width, Timeout, Transition, Setup/Hold, Pattern, Parallel Bus, State,...
• Tính toán sóng: +, -, x, /, tích phân, vi phân, FFT,log, min, max, sin cos tan....
• Màn hình : TFT 10.4 inch, 1024x768
• Giao tiếp :USB 2.0, LAN Port, video output, cổng audio, chuột, bàn phím,
• Nguồn : 100 to 240 V ±10%, 45 ~66Hz, 275W max
