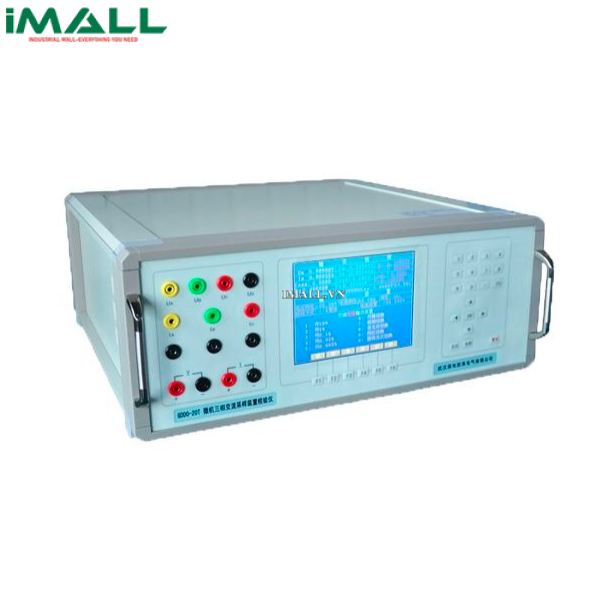

Bộ hiệu chuẩn cho mẫu và máy phát AC HV HIPOT GDDO-20T (50~600V)

Technical Specifications

• Dải điện áp AC: 50V, 100V, 200V, 400V, 600V; Công suất đầu ra tối đa: 20VA
• Dải dòng AC: 0.5A, 1A, 2.5A, 5A, 10A, 20A; Công suất đầu ra tối đa: 20VA
• Dải điều chỉnh điện áp và dòng AC: 0 ~ 130% FS, điều chỉnh độ mịn: 5 × 10^-5
• Độ chính xác điện áp và dòng điện AC: 0.05% FS
• Công suất thuần: 50 ~ 400V, độ chính xác: 0.05% FS
• Công suất vô công: 50 ~ 400V, độ chính xác: 0.1% FS
• Độ chính xác pha dòng điện và điện áp cùng pha: 0.050
• Tần số: dải điều chỉnh: 45 ~ 65Hz, điều chỉnh độ mịn: 0.001Hz, độ chính xác của giá trị cài đặt: 0.01Hz
• Pha: dải điều chỉnh: 0 ~ 359.99 °, điều chỉnh độ mịn 0.01 °
• Hệ số công suất: dải điều chỉnh: 0 ~ ± 1, điều chỉnh độ mịn: 0.0001, độ chính xác giá trị cài đặt: 0.0005
• Biến dạng dạng sóng điện áp và dòng đầu ra AC: ≤0.3%
• Độ ổn định điện áp, dòng điện và công suất đầu ra AC: ≤0.01% FS / 60s
•  Sóng hài: 2 ~ 31, biên độ: 0 ~ 40%, độ mịn pha của mỗi sóng hài: ≤0.010 · N (N dùng để chỉ thứ tự sóng hài)
• Dải điện áp DC: 75mV, 75V, 150V, 300V, 500V, 1000V, công suất đầu ra tối đa: 20W
• Dải dòng DC: 0.5A, 1A, 2.5A, 5A, 10A, 20A, công suất đầu ra tối đa: 20W
• Dải điều chỉnh điện áp DC và dòng DC: 0 ~ 120% FS (Đối với 1000V: 0 ~ 105% FS), điều chỉnh độ mịn: 5 × 10-5
• Độ chính xác điện áp DC và đầu ra dòng DC: ≤0.01% FS / 60s (Đỉnh-đỉnh)
• Đặt độ chính xác giá trị điện áp DC: 0.05% FS
• Đặt độ chính xác giá trị dòng DC: 0.1% FS
• Độ chính xác đầu ra DC (ở 75mV, tải 5Ω): 0.1% FS
• Độ chính xác đo DC (đối với đầu ra và đo của máy phát): 0.02% FS (Điện áp: 0 ~ ± 24V, dòng điện: 0 ~ ± 24mA)
• Lỗi toàn diện phép đo công tơ điện (50 ~ 400V): 0.05% (Công suất xung: giá trị định mức ba pha = 6Hz)
• Nguồn điện: một pha 220 V ± 10%, 50Hz ± 5%
• Điều kiện sử dụng: 20 ℃ ± 10 ℃, ≤85% RH
