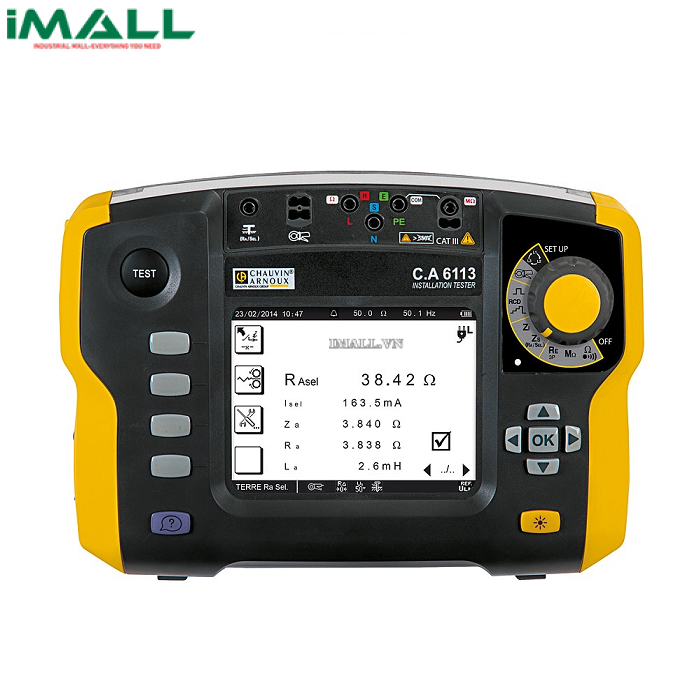

Máy kiểm tra lắp đặt điện đa chức năng Chauvin Arnoux C.A 6113 (P01145445)

Technical Specifications

• Thông mạch/ Điện trở
  • I định mức / Dải đo / Độ phân giải:
    • •I > 200 mA / 39.99 Ω / 0.01 Ω / ± (1.5% giá trị + 2 số);
    • 12 mA / 39.99 Ω và 399.9 Ω / 0.01 và 0.1 Ω /± (1.5% giá trị + 5 số) có báo hiệu âm thanh
  • Dải đo / Độ chính xác:
    • 4 kΩ / 1 Ω / ±(1.5 % giá trị + 5 số)
    • 40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ±(1.5 % giá trị + 2 số)
• Cách điện:
  • Điện áp định mức : U kiểm tra: 50 /100 / 250 / 500 / 1,000 V DC
  • Dải đo / Độ chính xác: 0.01 MΩ đến 2 GΩ / ±(5 % giá trị + 3 số)
  • Dòng ngắn mạch: ≤ 3mA
• Tiếp đất :
  • Dải đo / Độ phân giải / Độ chính xác 3 cực:
    • 0.50 Ω đến 40 Ω / 0.01 Ω / ±(2 % giá trị + 10 số)
    • 40 Ω đến 15 kΩ / 0.1 Ω đến 1 Ω / ±(2 % giá trị + 2 số)
    • 15 kΩ to 40 kΩ / 10 Ω / ±(10 % giá trị + 2 số)
  • Tính năng khác: Đo điện trở RH & RS của 2 cọc phụ (lên đến 40 kΩ)
  • Ufk : Theo tiêu chuẩn SEV 3569
• Trở kháng mạch vòng  (Zs (L-PE) & Zi (L-N hoặc L-L) - điện trở mạch đang làm việc 1P
  • Điện trở mạch đang làm việc :
    • Điện áp mạch : 90 đến 500 V
    • Tần số: 15.8 đến 17.5 Hz - 45 đến 65 Hz
  •  Chế độ đo bằng dòng lớn hoặc chế độ TRIP Zs (L-PE) & Zi (L-N hoặc L-L):
    • Dòng kiểm tra tối đa: 7.5 A
    • Dải đo : (0.050) 0.100 Ω đến 399.99 Ω
    • Độ chính xác cơ bản:   ± (5% giá trị + 2 số)
  • Chế độ NO TRIP (chỉ đo Zs (L-PE)):
    • Dòng kiểm tra: 6 mA – 9 mA – 12 mA (theo yêu cầu)
    • Dải đo :0.20 Ω đến 3,999 Ω
    • Độ chính xác cơ bản:  ± (5 % giá trị + 2 cts)
  • Tính toán dòng ngắn mạch Ik  (PFC (Zs)) , I Sc PSCC (Zi): Dòng sự cố & dòng ngắn mạch: 0.1 A đến 20 kA
  • Tính năng khác: Đo điện trở và điện cảm của trở kháng Zs và Ze
• RCDs - kiểu AC & A
  • Điện áp mạch / Tần số: 90 V đến 500 V / 15.8 Hz đến 17.5 Hz và 45 Hz đến 65 Hz
  • I∆n / dòng thay đổi và kiểm tra xung: 10/30/100/300/500/650/1,000 mA (90 V - 280 V) hoặc thay đổi – 10/30/100/300/500 mA (280 V - 550 V) hoặc thay đổi
  • Kiểm tra No-trip: Tại ½ I∆n – thời gian: 1,000 ms hoặc 2,000 ms
  • Chế độ dòng thay đổi: 0.2 đến 0.5 x I∆n (Uf) / 0.3 x I∆n đến 1.06 x I∆n mỗi bước của 3.3 % x I∆n
  • Đo thời gian tác động: Dải đo / Độ phân giải / Độ chính xác: 0.2 đến 0.5 x I∆n (Uf) / 0.5 x I∆n / 2 x I∆n (lựa chọn) / 5 x I∆n. Xung: 0 đến 500 ms / 0.1 và 1 ms / 2ms. Chế độ dòng thay đổi: 0 đến 200 ms / 0.1 ms / 2 ms
• Phép đo khác
  • Đo dòng bằng kẹp C177A (1mA*): (0.5 mA**) 5 mA - 19.99 A (C177) / 20 mA - 199.9 A (C177A) (chọn mua thêm kẹp CC177A, C177)
  • Điện áp / Tần số: 0 đến 550 VAC/DC / DC và 15.8 đến 500 Hz / 10 đến 500 Hz
  • Chiều quay pha : 20 đến 500 VAC
• Thông số kỹ thuật chung:
  • Màn hình: LCD 5.7” , 320 x 240 điểm
  • Nguồn hoạt động: pin sạc / thời gian dùng pin: NiMH 9.6 V định mức 4 Ah
  • Cấp bảo vệ / Tương thích điện từ: IP 53 / IK04 / IEC 61326-1
  • An toàn điện: IEC 61010 -1 – 600 V CAT III – 300 V CAT IV – IEC 61557
