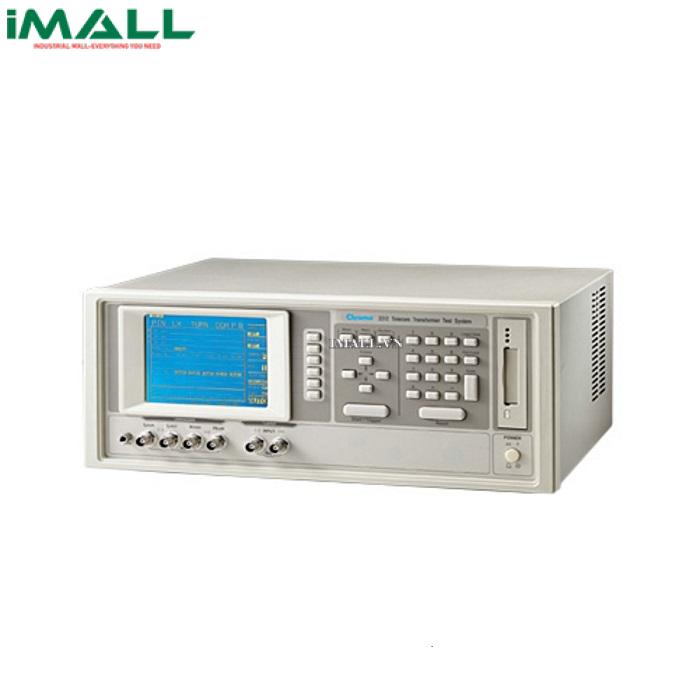

Máy kiểm tra, phân tích thông số biến áp Chroma 3250 (200Khz)

Technical Specifications

• Thông số : Turn Ratio, Phase, Turn, L, Q, Leakage L, Balance, ACR, Cp, DCR, Pin Short
• Tần số :
  • 1kHz~200kHz, 0.01 Hz , ± (0.1% + 0.01Hz) (Turn)
  • 20Hz~200kHz, 0.001 Hz , ± (0.1% + 0.01Hz)  (Khác)
• Điện áp kiểm tra :
  • 10mV~10V,±10% 10mV/bước (Turn)
  • 10mV~2V,±10% 10mV/bước (Khác)
• Trở kháng ra : Xem thêm trong Datasheet
• Dải đo :
  • L, LK :  0.00001µH~9999.99H
  • C :  0.00001pF~999.999mF
  • Q, D :  0.00001~99999
  • Z, X, R :  0.00001Ω~99.9999MΩ
  • Y :  0.01nS~99.9999S
  • Ө : -90.00~ +90.00
  • DCR 0.01mΩ~99.999MΩ
  • Turn,Ratio : 0.01~99999.99 turns
  • Ratio (dB) : -39.99dB~+99.99dB
  • Pin-Short : 11 Cặp
• Sai số cơ bản :
  • L, LK, C, Z, X, Y, R, DCR :  0.1%
  • Q, D :  0.0005(1kHz)
  • Ө : 0.03(1kHz)
  • Turn, Ratio (dB) :  0.5% (1kHz)
• Tốc độ đo :
  • L, LK, C, Z, X, Y, R, Q, D,Ө :  80meas./sec
  • DCR : 50meas./sec
  • Turn, Ratio (dB) : 10meas./sec
• Chức năng quét Pass/Fail nhiều biến áp
• Truyền thông :  RS-232, Handler , máy in
• Chế độ kích : Internal, Manual, External, Bus
• Hiện thị : 320x240 (Dot matrix) LCD
• Chế độ mạch : Nối tiếp, song song
• Lưu trữ : Cài đặt 15 giá trị và lưu trữ ngoài (Thẻ nhớ)
• Nhiệt độ vận hành :  10oĊ ~ 40oĊ / <90%
• Điện áp vào : 90 ~ 125Vac or 90 ~ 250Vac, 48Hz ~ 62Hz
