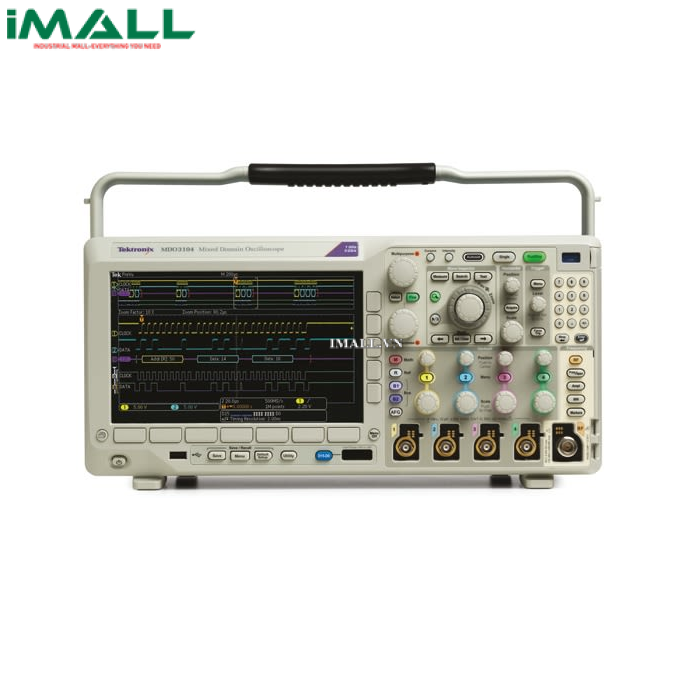

Máy hiện sóng số Tektronix MDO3102 (1Ghz, 2 kênh, 5GS/s, chức năng phân tích phổ, phát xung, phân tích logic, phân tích giao thức)

Technical Specifications

• Băng thông : 1Ghz
• Số kênh : 2 kênh, 16 kênh logic ( tùy chọn)
• Tốc độ lấy mẫu : 5 GS/s
• Rise Time : 400ps
• Độ dài sóng: 10Mega
• Có 1 kênh phân tích phổ
• Khoảng tần số phân tích phổ: 9 kHz - 1GHz ( tùy chọn tới 3GHz)
• Có chức năng phát xung ( tùy chọn)
• Có chức năng đồng hồ vạn năng đếm tần
• Phân tích giao thức:
  • I²S, LJ, RJ, và TDM (option)
  • I2C (option)
  • CAN and LIN buses (option)
  • RS-232/422/485/UART (option)
• Chế độ thông thường
• Trục tung
  • Giới hạn băng thông: 20 MHz hoặc 250MHz ( đối với Model ≥350 MHz)
  • Đầu vào: AC, DC
  • Trở kháng đầu vào: 1 MΩ ±1%, 50 Ω ±1%
  • Độ nhạy: 1 MΩ (1 mV/div ~ 10 V/div);  50 Ω (1 mV/div ~ 1 V/div)
  • Độ phân giải: 8 bit
  • Điện áp đầu vào tối đa: 1 MΩ (300 Vrms với đỉnh  ≤ ±425V); 50 Ω (5Vrms với đỉnh ≤ ±20V)
  • Độ chính xác: ±1.5%
  • Khoảng offset: 1 mV/div ~ 5 V/div
• Trục hoành
  • Khoảng thời gian: 400 ps~1000 s (1 GHz models); 1 ns ~ 1000 s (≤ 500 MHz models)
  • Thời gian trễ: -10 div ~ 5000 s
  • Độ chính xác: ±1.5 ppm
• Chế độ logic (option)
  • Số kênh đầu vào: 16 kênh (từ D15~D0)
  • Độ phân giải trục tung: 1 bit
  • Ngưỡng lựa chọn: TTL, CMOS, ECL, PECL hoặc người dùng đặt
  • Độ chính xác: ±100 mV
  • Tốc độ lấy mẫu tối đa: 500MS/s
• Phân tích phổ
  • Băng thông: 1GHz
  • Dải Span: 9 kHz – 1GHz
  • Độ phân giải băng thông: 20 Hz - 150 MHz; điều chỉnh trong một chuỗi 1-2-3-5
• Trigger:
  • Chế độ: Auto, Normal, and Single
  • Khoảng giữ: 20ns ~ 8s
  • Loại trigger: Edge, Sequence (B-trigger), PWM, Timeout, Runt, Logic, Setup and Hold,Rise/Fall Time, Video
• Tính toán sóng: +, -, x, /, tích phân, vi phân, FFT, min, max, sin cos tan....
• Đo công suất: (option)
• Chế độ phát xung ( tùy chọn)
• Màn hình : 9 inch, 800x480
• Giao tiếp :USB 2.0, LAN Port, cổng máy in, BNC
• Nguồn : 100 ~ 240 V ±10%, 50/60 Hz
