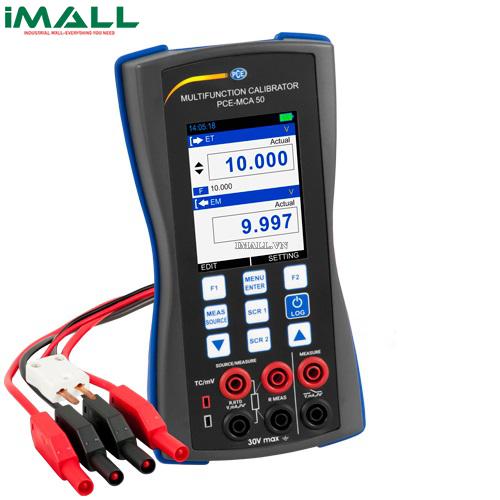

Thiết bị hiệu chuẩn bộ ghi dữ liệu PCE MCA 50

Technical Specifications

• Chế độ hiển thị
  • Đo lường: mA / V / mV / mA (24V) / Kiểm tra chuyển đổi / Nhiệt độ cặp nhiệt điện / Nhiệt kế kháng / Tần số / Xung
  • Mô phỏng: mA / V / mV / mA (2 W) / Kháng / Nhiệt kế kháng / Nhiệt độ Cặp nhiệt / Tần số / Xung
• Điện áp đầu vào tối đa: 30V DC
• Đo trở kháng đầu vào: Cặp nhiệt điện, mV, V, tần số, xung: 1 MΩ; mA: 10 MΩ
• Thời gian đáp ứng: <100 ms
• Tải trở kháng:> 4,7 KΩ cho cặp nhiệt điện / mV / V / xung / tần số; <750 Ω đối với mA
• Hiển thị tốc độ làm mới: 10 giá trị đọc mỗi giây
• Cách ly: 500V DC
• Lưu trữ dữ liệu: 150000 giá trị được đo tối đa
• Giao diện: USB 2.0
• Màn hình hiển thị: Màn hình TFT LCD 3,2 inch, 240 x 320 pixel;
• Điện áp đầu ra Vòng lặp hiện tại: 24V DC / 24-mA
• Trở kháng lặp HART mA: 250 Ω ± 20%
• Các tính năng đặc biệt:
• Chức năng bước và dốc
• Tự động và thủ công
• chế độ √x, x2: Đối với hàm đo
• Kiểm tra liên tục Giá trị ngưỡng điều chỉnh lên đến 100 Ω
• Nguồn điện: Pin sạc, 3.7V 3000 mAh
• Thời gian sạc: Tối đa 5 giờ
• Bộ đổi nguồn: 100 ... 240V AC, 50/60 Hz, ngõ ra 5V DC ở 1 A
• Tuổi thọ pin:
  • > 17 h: Mô phỏng và đo lường với chiếu sáng LCD thấp
  • > 9 h: Đo với chiếu sáng LCD thấp
• Mức bảo vệ: IP20
• Điều kiện hoạt động: 0 ... 55 ° C / 32 ... 131 ° F, 30 ... 90% RH (không ngưng tụ)
• điều kiện bảo quản: -20 ... 60 ° C / -4 ... 140 ° F, 30 ... 90% rh (không ngưng tụ)
• Thời gian gia nhiệt: 5 phút
• Tham số; Dải đo; Độ phân giải; Đo lường độ chính xác
  • V; 0 ... 30V DC; 0,001V; ± 0,02% của v. Mw. ± 2 Dgt
  • mA; 0 ... 24-mA; 0,001-mA; ± 0,02% của v. Mw. ± 2 Dgt
• Thông số kỹ thuật
• Dải đo
  • 0,0143 ... 9,9999 Hz; 0,000001 Hz
  • 10 ... 99,999 Hz; 0,001 Hz
  • 100 ... 999,99 Hz; 0,01
  • 1000 ... 9999,9 Hz; 0,1 Hz
  • 10000 ... 50.000 Hz; 1 Hz
• Chức năng; Đặc điểm kỹ thuật
• Ngưỡng kích hoạt: 0 ... 12V trong gia số 1V
• Độ chính xác đo: ± 0,01% của v. Mw. ± 1 Dgt
• Đơn vị được hỗ trợ: Hz, kHz, cph, cpm, sec, Msec., Μsec
• Thông số kỹ thuật
• Chức năng; Đặc điểm kỹ thuật
• Dải đo: 0 ... 999999 xung
• Ngưỡng kích hoạt: 0 ... 12V trong gia số 1V
• Thông số kỹ thuật
• Dải đo
• 0,0005 ... 0,5 Hz 0,00001 Hz
• 0,5 ... 50 Hz 0,0001 Hz
• 50 ... 500 Hz 0,001 Hz
• 500 ... 5000 Hz 0,01 Hz
• 5000 ... 10000 Hz 0,1 Hz
• Chức năng: Đặc điểm kỹ thuật
• Sóng vuông dương biên độ đầu ra: 0 ... 12V PP (± 0.5V)
• Sóng vuông đối xứng biên độ đầu ra: 0 ... 6V PP (± 0.5V)
• Độ chính xác đo lường: ± 0,02% giá trị đọc ± 2
• Chu kỳ hoạt động: 1 ... 99% (lên đến 500 Hz)
• Đơn vị được hỗ trợ: Hz, KHz, cph, cpm, sec, Msec., Μsec.
• Kỹ thuật tạo xung
• Chức năng: Đặc điểm kỹ thuật
• Dải đo: 0 ... 999999 xung
• Độ phân giải: 1 sung
• Sóng vuông dương biên độ đầu ra: 0 ... 12V PP (± 0.5V PP)
• Sóng vuông đối xứng biên độ đầu ra: 0 ... 6V PP (± 0.5V PP)
• Tần số xung: 0,0005 ... 10000 Hz
• Chu kỳ hoạt động: 1 ... 99% (lên đến 500 Hz)
• Đo lường và mô phỏng dữ liệu kỹ thuật
• Tham số; Dải đo; Độ phân giải; Đo lường độ chính xác
• điện trở (Ω):
• 0 ... 400 Ω; 0,01 Ω; Đo 4 dây: ± 0,02% vol. Mw. ± 0,01Ω
• Mô phỏng: ± 0,02% v. Mw ± 0,02 Ω
• 400 ... 4000 Ω; 0,1 Ω; Đo 4 dây: ± 0,02% vol. Mw. ± 0.1Ω
• Mô phỏng: ± 0,02% của v. Mw ± 0,15 Ω
• -200 ... 200 ° C / -328 ... 392 ° F; Pt10 ... Pt400: 0,01 ° C / 0,018 ° F; Đo 4 dây: ± 0,15 ° C / 0,27 ° F
• Mô phỏng: ± 0,15 ° C / 0,27 ° F
• Pt10 ... Pt100: 200 ... 600 ° C / 392 ... 1112 ° F;
• 600 ... 850 ° C / 1112 ... 1532 ° F; Pt500 ... Pt1000: 0,1 ° C / 0,18 ° F; Đo 4 dây: ± 0,3 ° C / 0,54 ° F
• Mô phỏng: ± 0,35 ° C / 0,63 ° F
• Ni100: -60 ... 180 ° C / -76 ... 356 ° F; 0,01 ° C / 0,018 ° F Mô phỏng: ± 0,35 ° C / 0,63 ° F
• Đo 4 dây: ± 0,1 ° C / 0,18 ° F
• Ni120: -80 ... 260 ° C / -112 ... 500 ° F; 0,01 ° C / 0,018 ° F Mô phỏng: ± 0,15 ° C / 0,27 ° F
• Cu10 ... Cu100: -200 ... 260 ° C / -328 ... 500 ° F; 0.01 ° C / 0.018 ° F Đo 4 dây: ± 0,2 ° C / 0,36 ° F, Mô phỏng: ± 0,8 ° C / 1,44 ° F
