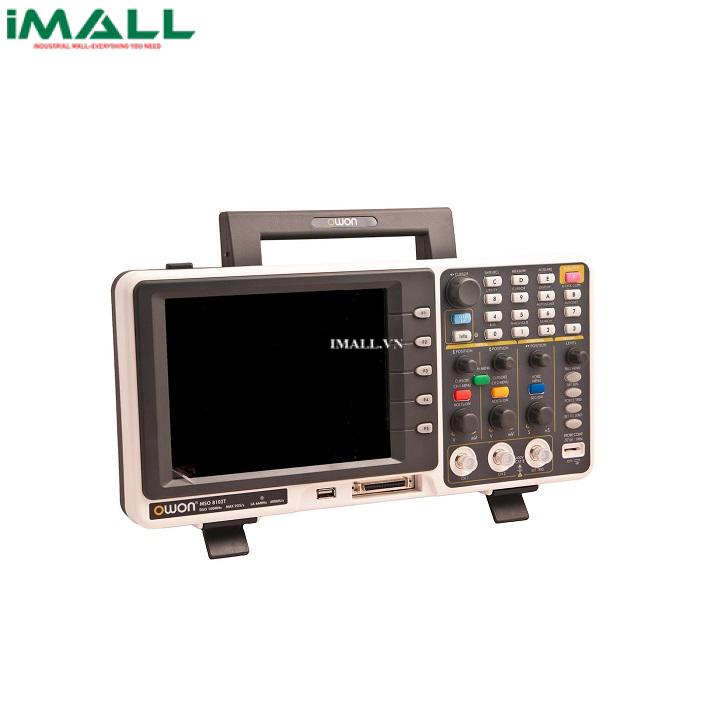

Máy hiện sóng số, phân tích Logic OWON MSO8102T (100MHz, 2 Channels, 2GSa/s)

Technical Specifications

• 1) Máy hiện sóng
  • Băng thông : 100MHz
  • Lấy mẫu : 2GS/s
  • S/div : 2ns/div-100s/div
  • Thời gian tăng : ≤3.5ns
  • Hiện thị : 8''color LCD
  • Số kênh : 2 kênh + 1 kênh kích
  • Trở kháng : 1MΩ±2%, 15pF±5pF
  • Độ phân giải :    8 bits
  • Điện áp vào lớn nhất : 400V (DC + AC PK-PK)
  • Độ chia que trong : 1X, 10X, 100X, 1000X
  • V/div : 2mV/div～10V/div
  • Chế độ kích Triger : Edge, Video, Alternate
  • Chế độ lấy dữ liệu :  Normal, Peak Detect, Average
  • Dạng sóng lưu : 4
  • Tính toán sóng :  ＋, －, ×, ÷,FFT
  • Nguồn : 100-240V ACRMS,50Hz/60Hz,CATII
  • Truyền thông : USB,USB Flash.
  • Cầu chì : 2A, 250V
• 2 ) Phân tích logic
  • Lấy mẫu : 20S/s～2GS/s
  • Băng thông : 200MHz
  • Số kênh :  16Que đo, Đầu nguồn, Module phân tích logic, USB cable, CD Rom, HDSD
  • Chiều dài ghi :  4M/kênh
  • Chế độ kích Trigger:  Edge trigger, Bus trigger, State trigger, Data alignment trigger, Data width trigger,Distributed queue trigger
  • Vị trí kích Trigger : pre-trigger, mid-trigger, re-trigger
  • Ngưỡng điện áp : ±6V
  • Giải tín hiệu vào : ±30V
  • Hệ thống dữ liệu  : Binary system, Decimal system, Hex
  • Lọc số :  0,1,2 tùy chọn
