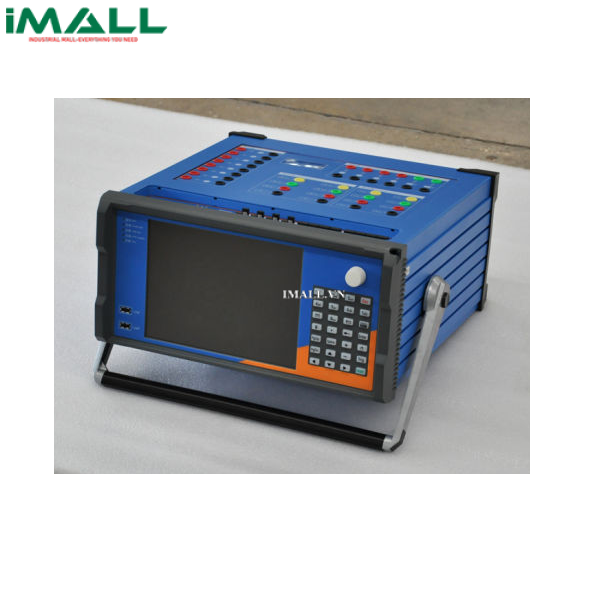

Hệ thống kiểm tra bảo vệ rơle trạm biến áp thông minh HV HIPOT GDJB-6000M

Technical Specifications

•  Đầu ra nguồn điện áp AC
  • Dải đo: 6 × 120 V, 120V/60VA mỗi chiều
  • Độ chính xác: ± 10mV trong 0.2 ~ 2V; ± 0.2% trong 2V ~ 120V
  • Độ phân giải: 1mV
•  Đầu ra nguồn dòng AC
  • Dải đo: 6 × 30A, 30A / 150VA mỗi chiều
  • Độ chính xác: ± 10mA cho 0 ~ 500mA; ± 0.2% cho 500mA ~ 30A
  • Độ phân giải: 1mA
•  Pha đầu ra
  • Dải đo: 0 ~ 360 °
  • Độ chính xác: ± 0.1 °
  • Độ phân giải: 0.1 °
•  Tần số đầu ra
  • Dải đo: 0 ~ 1000Hz
  • Độ chính xác:
    • <± 0.001Hz (0 ~ 65Hz)
    • <± 0.01Hz (65 ~ 450Hz)
    • <± 0.02Hz (450 ~ 1000Hz)
  • Độ phân giải: 0.001 Hz
•  Đầu ra nguồn điện áp DC
  • Dải đo: 6 chiều, mỗi chiều 0 ~ 130V / 60VA
  • Độ chính xác: 0.2%
•  Đầu ra nguồn dòng DC
  • Dải: 6 cách, mỗi chiều 0 ~ 20A / 100VA
  • Độ chính xác: 0.2%
•  Giao diện giao tiếp IEC 61850
  • Số lượng cổng: 6 cặp thích ứng 100M; 2 cặp thích ứng 100 / 1000M thích ứng
  • Loại giao diện: LC
  • Bước sóng: 1310nm
•  Giao diện kết nối IEC 60044
  • Số cổng: 6 cổng truyền, 2 cổng nhận
  • Kiểu giao diện: ST
  • Bước sóng: 850nm
•  Giao diện đồng bộ hóa
  • Số lượng: 1 GPS / BD ANT; 2 tín hiệu quang IRIG-B / PPS: 1 cho thời gian, 1 cho thời gian; IRIG-B / PPS 2 cặp tín hiệu điện: 1 cặp thời gian, 1 cặp thời gian cho; IEEE 1588 1 cặp
  • Loại giao diện: Tín hiệu quang GPS / BD ANT, IRIG-B / PPS; Tín hiệu điện IRIG-B / PPS; IEEE 1588
•  Đo thời gian
  • Dải đo: 10ms ~ 9999.999s
  • Độ chính xác: 1ms
•  Chuyển đổi đầu vào
  • Số lượng: 8 cặp
  • Công suất ngắt: DC250V / 0.5A
•  Chuyển đổi đầu ra
  • Số lượng: 6 cặp, trong đó có 2 cặp để mở nhanh
•  Kết nối không dây
•  Loại giao diện: WIFI
  • Kết nối có dây (giao diện Ethernet)
  • Số lượng cổng: 2
  • Loại giao diện: Cổng LAN 100 megabyte, RJ45
•  Nguồn
  • Nguồn: AC/DC 220 V, độ lệch cho phép: -20% ~ 15%
  • Tần số: 47 ~ 65 Hz
•  Đầu vào tín hiệu nhỏ tương tự
  • Số lượng kênh: 12 chiều;
  • Loại giao diện: Aviation plug, Điện áp xoay chiều
•  Giao diện USB
  • số lượng: 2
•  Môi trường làm việc
  • Nhiệt độ làm việc: -20 ° C ~ 70 ° C
  • Độ ẩm: ≤95%, không ngưng tụ
•  Thông số khác
  • Giao diện trực tuyến: RJ45
  • Màn hình: 10.4 inch 1024 * 768 Màn hình LCD màu thật với chức năng cảm ứng
